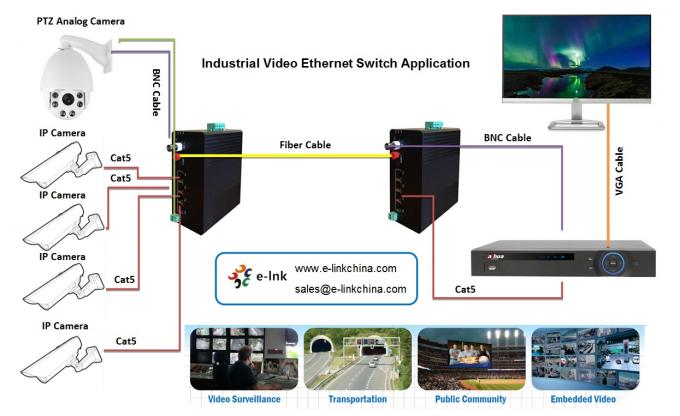

الصناعية الفيديو إيثرنت التبديل 4x10 / 100 متر إيثرنت + 1x فيديو + 1xRS485 البيانات + 1xGigabit الألياف

1 × منفذ جيجابت الألياف (فك الافتراضي)

4 × 10 / 100M منفذ إيثرنت مع العزلة المادية للمشاركة بسرعة 100M

1 × الفيديو التناظري

1 x rs485 عودة البيانات

الإسكان: سبائك الألومنيوم المواد مع حماية IP40

البعد: 138mm (ل) x 112mm (w) x 60mm (h)

الوزن: 690g

التثبيت: دين السكك الحديدية تصاعد، جدار تصاعد

4 منافذ RJ45

يتوافق مع IEEE802.3، IEEE802.3u، 10 / 100BASE-T (X)

10 / 100BASE-T (X) سرعة التفاوض السيارات

كامل / نصف وضع مزدوج

أوتو مدي-مدي-X اتصال

ما يصل إلى 100M كات-5 مسافة انتقال

1 ميناء بنك

تنسيق الفيديو بال / نتسك / سيكام

معاوقة الفيديو 75Ω

1 منفذ البيانات

تنسيق البيانات RS485

1 ميناء الألياف

يتوافق مع IEEE802.3u، 1000BASE-فكس

معدل: 1000Mbps

الطول الموجي: 1310nm / 1550nm

ما يصل إلى 500m بعد انتقال مع وضع متعددة

تصل إلى 20km، 40km، 60km، 80km بعد انتقال مع وحيد-- وضع

سك / ست / فك واجهات اختيارية

مساهمة الجهد: 24VDC (18-36VDC)، مدخلات مزدوجة زائدة عن الحاجة

الإدخال الحالي: <0.5A @ 24VDC

الزائد الحماية الحالية: الدعم

عكس قطبية حماية: دعم

الحماية الزائدة: الدعم

اتصال: 6-بين كتل المحطة الطرفية

درجة حرارة التشغيل: -40 ℃ -85 ℃

درجة حرارة التخزين: -40 ℃ -85 ℃

الرطوبة النسبية المحيطة: 5٪ -95٪ (دون تكاثف)

سلامة:

أول 60950-1

EMI:

فك الجزء 15 الجزء الفرعي B الفئة A، إن 55022 الفئة A

EMS:

• EN61000-4-2 (إسد)، المستوى 3

• EN61000-4-3 (رس)، المستوى 3

• EN61000-4-4 (إفت)، المستوى 3

• EN61000-4-5 (الطفرة)، المستوى 3

• EN61000-4-6 (كس)، المستوى 3

• EN61000-4-8، المستوى 3

صدمة: إيك 60068-2-27

السقوط الحر: إيك 60068-2-32

الاهتزاز: إيك 60068-2-6

الصناعة: IEC61000-6-2

سكة حديدية: EN50155، EN50121-4

حركة المرور: نيما تيسي-2
