E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| معايير الفيديو: | DVI 1.0; DVI 1.0 ؛ HDCP 1.2 HDCP 1.2 | ساعة بكسل الحد الأقصى: | 165 ميجا هرتز |
|---|---|---|---|
| واجهة الألياف الضوئية: | موصل LC | درجة حرارة التشغيل: | -5 ℃ ~ +70 ℃ |
| الأبعاد (WXDXH): | 148*115*28mm | تبديد السلطة: | ماكس 6W |
| إبراز: | 1Ch GPIO DVI Fiber Extender,1Ch RS232 DVI Fiber Extender,1Ch DVI Fiber Extender (موسع الألياف),1Ch RS232 DVI Fiber Extender,1Ch DVI Fiber Extender |
||
DVI KVM Fiber Optic Extender 1080P USB RS232 صوت GPIO إرسال لمسافات طويلة
نظرة عامة

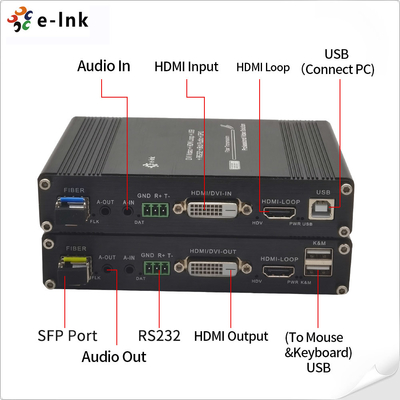

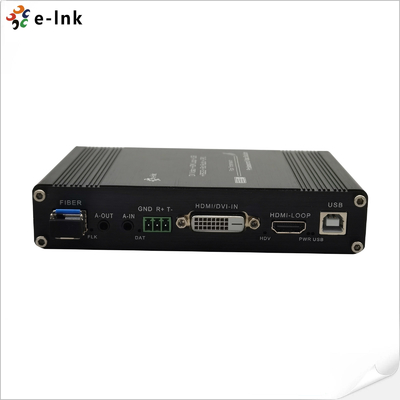

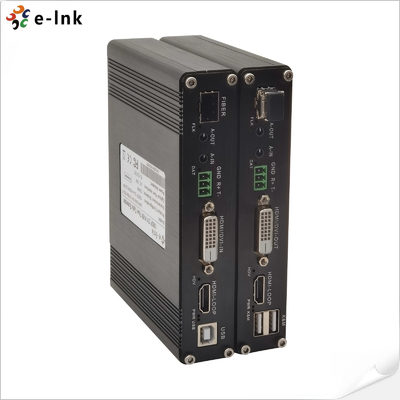

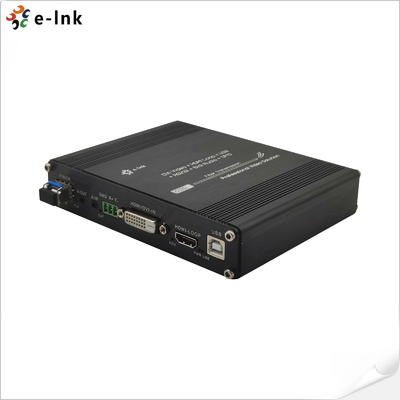

الـE-link LNK-KVM-DVI-1D1BA1GO DVI USB KVM Fiber Extenderهو حل صناعي
مصممةإرسال فيديو DVI عالي الوضوح، لوحة مفاتيح / فأر USB، إشارات التحكم RS232،
صوت ستيريو ثنائي الاتجاه، و GPIO عبر كابل ألياف بصرية واحد.
إنه يسمحتمديد إشارة DVI لمسافات طويلة تصل إلى 60 كممعدقة 1080P واضحة,
ضمانأداء مستقر ، وتأخير منخفض ، والحصانة الممتازة للتداخل الكهرومغناطيسي.
هذاDVI عبر محول الأليافالعروضنقل الفيديو والبيانات الآمن والموثوق بهلـالتحكم
المراكز، الإذاعة، التصوير الطبي، والبيئات الآلية الصناعيةحيث
الاتصالات بعيدة المدى وعالية النطاق الترددي وخالية من الضوضاءهو مطلوب.
معتصميم plug-and-play,الحجرة المعدنية، وتكنولوجيا نقل بصرية متقدمة,
LNK-KVM-DVI-1D1BA1GO تسلمجودة الصورة العالية، حماية النظام المحسنة، و
الاستقرار التشغيلي المتميزللتطبيقات المهنية لتوسيع الألياف البصرية.
الخصائص
إرسال DVI لمسافات طويلة:يمتد بدون ضغطإشارات الفيديو DVI تصل إلى 60 كممن خلال
واحدوصلة الألياف الضوئية، وتوفير جودة صورة مستقرة وخالية من التداخلات لتطبيقات المسافات الطويلة.
وضوح بصري عالي الوضوح:دعمدقة فيديو عالية الوضوح تصل إلى 1920 × 1200 @ 60Hz,
ضمان إعادة إنتاج الصور الدقيقة ودقة الألوان لأنظمة العرض المهنية.
وظيفة USB KVM المدمجة:يمكّن من التسلسل السلسلوحة مفاتيح وجهاز تحكم عن بعد بالفأرة
من خلال واجهة USB، مثالية لمراكز البيانات وإعدادات محطات العمل عن بعد.
دعم صوت ستيريو ثنائي الاتجاه:يوفرإرسال صوتي واضح في الاتجاهينعلى الألياف
الحفاظ على مزامنة مثالية بين الصوت والصورة.
إرسال البيانات المتسلسلة RS232:دعمالاتصال RS232 في الاتجاه الواحدمعمعدل البود التلقائي
الكشف، مما يسمح بالاندماج الفعال مع أنظمة التحكم وأجهزة المراقبة.
واجهة GPIO متعددة الاستخدامات:مدمجةالمدخلات/المخرجات ذات الأغراض العامة (GPIO)القناة تسمح بالمرونة الخارجية
خيارات تشغيل الجهاز والتحكم في النظام.
إمكانية إيقاف HDMI:العروضمخرج مراقبة HDMI المحلي، تمكين العرض في الوقت الحقيقي في
جانب المرسل دون تأخير الإشارة.
الامتثال والتوافق:متوافقة تماما معمعايير DVI 1.0 و HDCP 1.2و تلقائياً
يتكيف مع مختلفأجهزة المصدر والعرضمن أجل اتصال سلس.
أداء الصورة المحسّن:الخصائصآلية ضبط تلقائيةالتي تحسن الفيديو
الجودة للصور الواضحة الخالية من التوهج في ظل ظروف نقل مختلفة.
حماية ESD متقدمة:مدمجةحماية التفريغ الكهربائييضمن موثوقية طويلة الأجل
استقرار النظام في البيئات القاسية.
التثبيت بدون جهد:ضيقةتصميم plug-and-playيدعم الإعداد السريع دون الحاجة إلى سائق
تبسيط الاندماج في شبكات الألياف الضوئية القائمة.
المؤشرات التقنية
| المعلم | الوصف | |
| فيديو | المعايير | (دي في آي 1)0؛ HDCP 1.2 |
| ساعة أقصى بكسل | 165 ميغاهرتز | |
| معدل بيانات أقصى | 2.97 جيجابايت في الثانية | |
| القرار |
1920*1200@60Hz 1920*1080@50Hz 1920*1080@30Hz 1920*1080@25Hz 1920*1080@24 هرتز 1080I@60Hz 1080I@50Hz 1280*720@60هرتز 1280*720@50هرتز |
|
| المرفق | DVI-D | |
| عائق | 100Ω | |
| الصوت | واجهة | 3مقعد سماعة سماعة 5 ملم |
| نوع الإشارة | ستيريو | |
| كيلومتر | واجهة |
إلى الكمبيوتر: MINI-USB إلى لوحة المفاتيح والفأرة: USB-A |
| GPIO | واجهة | محطة صناعية |
| RS232 | واجهة | محطة صناعية |
| اتجاه الإشارة | واحد الاتجاه | |
| معدل البود | التكيف الذاتي، ماكس:115200bps | |
| بتات البيانات | 8 | |
| الألياف البصرية | واجهة | رابط LC |
| نوع الألياف | ألياف أحادية الوضع | |
| طول الموجة | الوضع الواحد 1310nm | |
| عرض النطاق الترددي للواجهة | 3 جيجابايت في الثانية | |
| مسافة الإرسال | 10 كم قياسي | |
| غيرها | إمدادات الطاقة | محول الطاقة: DC 12V / 1A |
| تبديد الطاقة | ماكس 6W | |
| الحرارة | التشغيل: -5°C ~ +70°C | |
| الرطوبة | تشغيل: 5% ~ 90% | |
| البعد (LxWxH) | 148*115*28ملم | |
| الضمان | ضمان لمدة سنة واحدة | |
معلومات الطلب
| النموذج | الوصف |
| LNK-KVM-DVI-1D1BA1GO | 1Ch 1080P DVI + 1Ch USB KVM + 1Ch RS232 + 1Ch Bidi Stereo Audio + 1Ch GPIO عبر Fiber Extender ، HDMI Loop Out ، SMF ، 20KM |
التطبيق
الـ1Ch 1080P DVI + USB KVM + RS232 + صوت ثنائي الاتجاه + GPIO عبر Fiber Extenderهو على نطاق واسع
تستخدم في التطبيقات التي تتطلبفيديو عالية الوضوح، التحكم في الإشارة الموثوق بها، والبيانات بعيدة المدى
النقلعلى الألياف الضوئية. أدائها المستقر والواجهات متعددة الاستخدامات تجعلها مثالية
أنظمة الاتصالات الصناعية والتجارية والحيوية.
إنتاج البث والفيديو:يضمنتمديد فيديو 1080P DVI بدون خسارةبين التحرير
غرف، مراكز التحكم، وشاشات الاستوديو، والحفاظ على دقة اللون ومزامنة في الوقت الحقيقي
من خلالنقل الألياف البصرية.
غرف التحكم ومراكز القيادة:مثاليمراقبة مركزية,محطة عمل بعيدة
العملية، وإدارة الشاشات المتعددة، تقدمتحكم KVMوالاتصالات المتسلسلةطويلاً
المسافات بدون تأخير
أنظمة الأمن والمراقبة:دعمإشارات الفيديو والصوت عالية الدقةمن الكاميرات
إلى محطات المراقبة عبر الألياف، وتعزيز موثوقيةمراقبة المراقبة في الشبكة والتحكم الأمني
البيئات.
الأتمتة الصناعية ومراقبة العمليات:يدمجالاتصالات المتسلسلة RS232والـ GPIO
الواجهاتلإدارة المعدات عن بُعد، وتشغيل أجهزة الاستشعار، والتغذية الراجعة الآلية، وضمانآمنة
نقل البيانات في بيئات صناعية قاسية.
الحكومة والدفاع وشبكات النقل:مصممة لالأنظمة البصرية ذات الأهمية المهمة
مثل مراقبة الحركة الجوية، ومركز النقل، ومركز عمليات الطوارئ التي تتطلبمستقر DVI
وتوسيع USB KVMعلى وصلات الألياف الطويلة
أنظمة التصوير الطبي والتعليم:يسمحنقل الفيديو عالي الجودة في الوقت الحقيقيولوحة مفاتيح / فأر
التفاعليةبين غرف العمليات، قاعات المحاضرات، ووحدات التحكم، وضمان الأمان
اتصالات خالية من التداخل
الإشارات الرقمية وشاشة المؤتمرات:يُسلمونتوزيع محتوى بصري عالي الجودةعبر الكبيرة
أماكن المعارض و غرف الاجتماعاتتمديد إشارة HDMI / DVI مع حلقة محلية
المراقبة.
التكامل الالكتروني وتصميم النظام:مثالي لالشبكات السمعية البصرية المهنية، دعم
الفيديو والتحكم والتزامن الصوتي لمسافات طويلةبين الأجهزة من خلال النواة الواحدة
الألياف البصرية
