E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| واجهة الألياف: | Simplex LC | مسافة الإرسال: | 550 م - 20 كم |
|---|---|---|---|
| طول الموجة: | 1310 نانومتر / 1550 نانومتر | درجة حرارة العمل: | -20 درجة مئوية +70 درجة مئوية |
| الأبعاد (WxDxH): | 168 * 115 * 28 ملم | الوزن: | 7 كجم / زوج |
| إبراز: | محول الألياف 3G-SDI 4 قناة,محول الألياف 3G-SDI ثنائي الاتجاه |
||
4- القناةثنائي الاتجاه 3محول الألياف G-SDI
DVI Fiber Extendeرالمزايا
إرسال الفيديو ثلاثي الاتجاه 3G-SDI عبر الألياف البصرية
تعادل الكابلات التلقائي لضمان سلامة الإشارة
إعادة التوقيت الآلي 270Mbit/s - 1.48Gbit/s - 3Gbit/s
متوافق مباشرة مع أنظمة الكاميرات 3G-SDI ودعم بروتوكولات بيانات RS-485 العكسية
قدرة نقل طويلة على الأقل 10 كم (6.2 ميل) ، تصل إلى 120 كم
إدخال طاقة بلوك المحطة للتطبيق الصناعي
يدعم التبديل الساخن والتوصيل الساخن
- إرسال مستوى البث الرقمي الكامل بدون ضغط
- النطاق الديناميكي السوبر البصري وخالي من التعديل قبل الاستخدام
تقنية WDM/CWDM/DWDM بالألياف الضوئية
إضافة الألياف DVI المؤشرات التقنية
| فيديو | |
| واجهة الفيديو | BNC |
| عائق مدخل/مخرج فيديو | 75Ω |
| فولتاج مدخل/مخرج فيديو | النموذجي:1Vpp، Min 0.5Vpp، Max 1.5Vpp |
| معدل بتات الفيديو | ماكس 3.2Gb/s |
| المكاسب التفاضلية (10٪ ٪ 90٪ APL) | < 1% |
| دعم تنسيق SDI | 625/25 PAL |
| 525/29.97 NTSC، 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| معيار فيديو SDI | 270Mbps (SD-SDI) ، 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s الرسم البياني ((3G-SDI) | |
| SMPTE424M 3Gb / s واجهة سلسلية ((3G-SDI) | |
| البيانات | |
| الواجهة الفيزيائية | محطة المسمار الصناعية القياسية |
| نوع البيانات | RS485 العكسي |
| دعم التردد/المعدل | أقصى 57600bps لـ RS485 |
| BER | <10 9 |
| الكهرباء | |
| محول الطاقة | التيار المتردد 110 ~ 220 فولت |
| استهلاك الطاقة | < 15 واط |
| مؤشر LED | |
| SDI A/B/C/D/E/F/G/H | فيديو SDI |
| PWR | إمدادات الطاقة |
| الميكانيكية | |
| الأبعاد (LxWxH) | 19 بوصة 1 يو (483 × 220 × 44.45 ملم) |
| الوزن | 7 كجم لكل زوج |
| الغلاف | غلاف من الألومنيوم |
| خيارات التثبيت | مصعد الرف |
| MTBF | ≥100000 ساعة |
محول وسائل الإعلام الصناعية إيثيرنثنظرة عامة

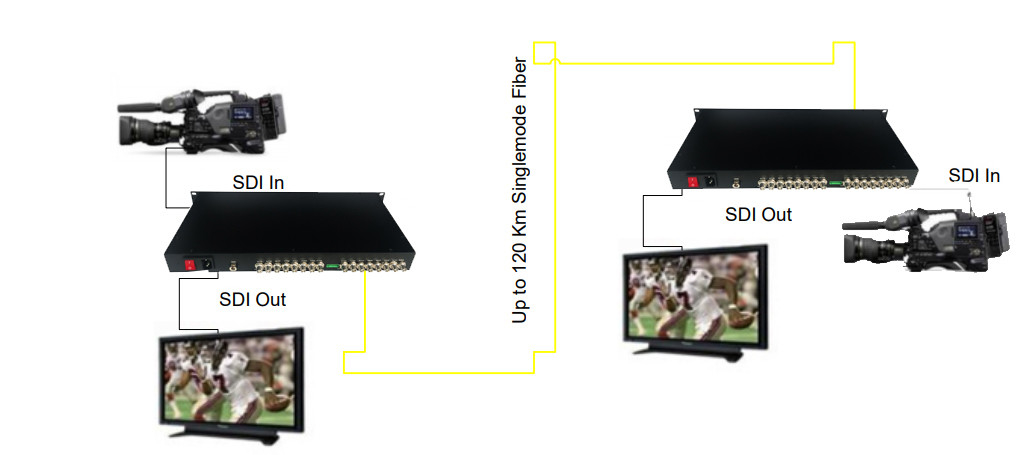

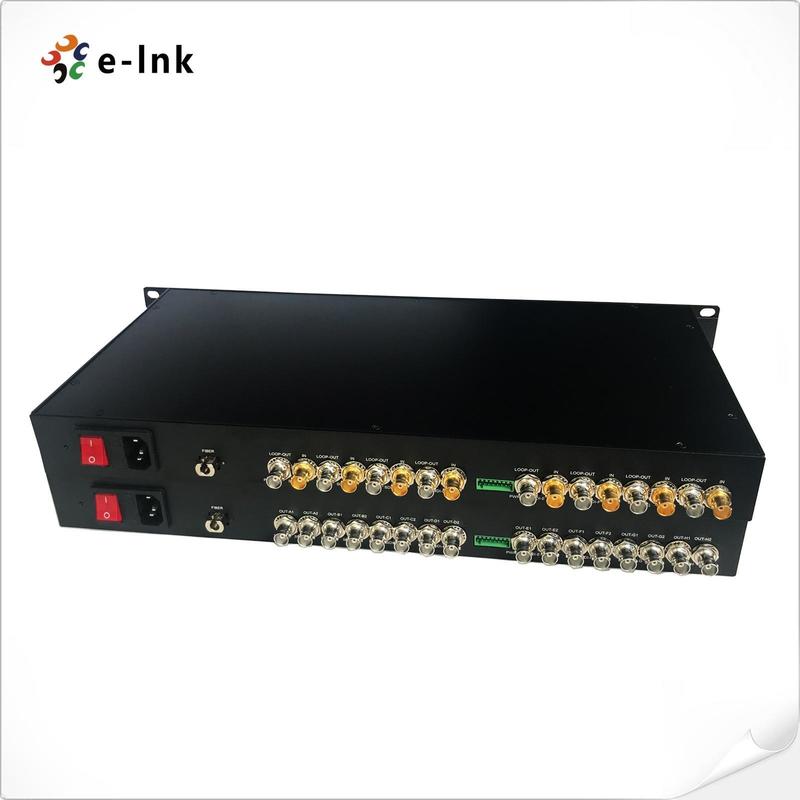

سلسلة LNK-3GSDI-4BV تدعم إشارة فيديو عالية الوضوح 3G-SDI قياسية ثنائية الاتجاه ذات 4 قنوات يتم نقلها عبر كابل واحد للألياف الضوئية ،ومراقبة الإشارة محليًا عبر مخرج حلقة 3G / HD-SDIيشتمل 3G-SDI Video over Fiber Converters على جهاز إرسال واحد ومستقبل واحد لإشارة 1080P 3G-SDI.محولات الألياف 3G-SDI E-link يمكن أن تنقل في وقت واحد 4-Ch ثنائي الاتجاه 3G-SDI الفيديو، 1-Ch عكس بيانات RS-485 ، إشارة عبر ألياف بصرية واحدة. نوعية الفيديو حتى معيار البث ، نوعية الصوت حتى مستوى القرص المضغوط تدعم تنسيق اتصالات البيانات عكس RS-485.
معلومات الطلب
| النموذج | الوصف |
| LNK-3GSDI-4BV | فيديو 3G-SDI ثنائي الاتجاه 4-Ch مع الحلقة الخارجة ، 20km ، SM ، FC ، بما في ذلك جهاز إرسال 1 ومستقبل 1 ، يستخدم من قبل الأزواج |
| LNK-3GSDI-4BV1R | فيديو SDI ثنائي الاتجاه 4-Ch مع حلقة خارج + 1-Ch RS485 البيانات العكسية ، 20km ، SM ، FC ، بما في ذلك جهاز إرسال 1 ومستقبل 1 ، تستخدم من قبل الأزواج |
