E-لينك الصين التكنولوجيا المحدودة.
المهنية الألياف البصرية الاتصالات و كتف الأمن نقل المنتج الصانع
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| واجهة الألياف: | Simplex LC | مسافة الإرسال: | 550 م - 20 كم |
|---|---|---|---|
| طول الموجة: | 1310 نانومتر / 1550 نانومتر | درجة حرارة العمل: | -20 درجة مئوية +70 درجة مئوية |
| الأبعاد (WxDxH): | 19 بوصة 1U (483 × 220 × 44.45 ملم) | الوزن: | 7 كجم / زوج |
| إبراز: | الموسع غير المضغوط CWDM,3G-SDI عبر مُطول الألياف الواحدة,SDI قابل للتركيب على الرف فوق الموسع الألياف,3G-SDI Over Single Fiber Extender,Rack-Mountable SDI Over Fiber Extender |
||

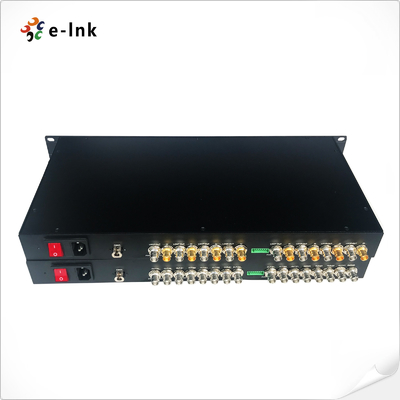

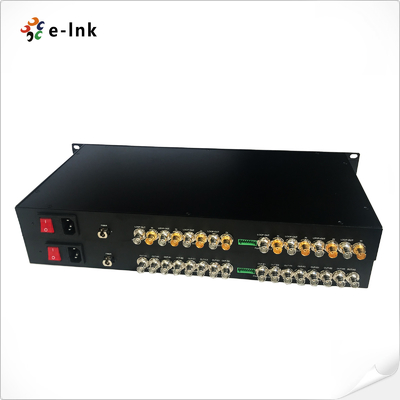

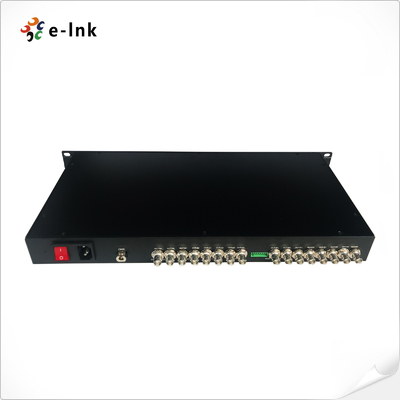

1U SD / HD / 3G-SDI 8-Channel قابل للتركيب على الرفع عبر CWDM غير مضغوط
DVI Fiber Extendeرالمزايا
إرسال الفيديو SD/HD/3G-SDI عبر الألياف البصرية
تعادل الكابلات التلقائي لضمان سلامة الإشارة
إعادة التشغيل التلقائي 270Mbit/s - 1.48Gbit/s - 3Gbit/s
متوافق مباشرة مع أنظمة الكاميرات 3G-SDI ودعم بروتوكولات بيانات RS-485 العكسية
قدرة نقل طويلة على الأقل 10 كم (6.2 ميل) ، تصل إلى 120 كم
إدخال طاقة بلوك المحطة للتطبيق الصناعي
يدعم التبديل الساخن والتوصيل الساخن
- إرسال مستوى البث الرقمي الكامل بدون ضغط
- النطاق الديناميكي السوبر البصري وخالي من التعديل قبل الاستخدام
تقنية WDM/CWDM/DWDM بالألياف الضوئية
مؤشرات LED في الوقت الفعلي لحالة الإصلاح والرصد
- نطاق درجة الحرارة الواسع للغاية على مستوى الصناعة، قابلة للتكيف مع مختلف البيئات.
إضافة الألياف DVI المؤشرات التقنية
| فيديو | |
| واجهة الفيديو | BNC |
| عائق مدخل/مخرج فيديو | 75Ω |
| فولتاج مدخل/مخرج فيديو | النموذجي:1Vpp، Min 0.5Vpp، Max 1.5Vpp |
| معدل بتات الفيديو | ماكس 3.2Gb/s |
| المكاسب التفاضلية (10٪ ٪ 90٪ APL) | < 1% |
| دعم تنسيق SDI | 625/25 PAL |
| 525/29.97 NTSC، 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| معيار فيديو SDI | 270Mbps (SD-SDI) ، 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s الرسم البياني ((3G-SDI) | |
| SMPTE424M 3Gb / s واجهة سلسلية ((3G-SDI) | |
| البيانات | |
| الواجهة الفيزيائية | محطة المسمار الصناعية القياسية |
| نوع البيانات | RS485 العكسي |
| دعم التردد/المعدل | أقصى 57600bps لـ RS485 |
| BER | <10 9 |
| الكهرباء | |
| محول الطاقة | التيار المتردد 110 ~ 220 فولت |
| استهلاك الطاقة | < 15 واط |
| مؤشر LED | |
| SDI A/B/C/D/E/F/G/H | فيديو SDI |
| PWR | إمدادات الطاقة |
| الميكانيكية | |
| الأبعاد (LxWxH) | 19 بوصة 1 يو (483 × 220 × 44.45 ملم) |
| الوزن | 7 كجم لكل زوج |
| الغلاف | غلاف من الألومنيوم |
| خيارات التثبيت | الرفع |
| MTBF | ≥100000 ساعة |
محول وسائل الإعلام الصناعية إيثيرنثنظرة عامة

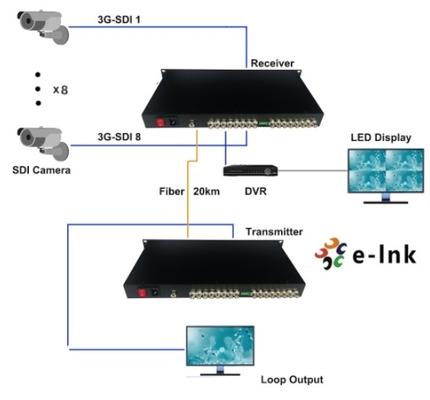

تدعم سلسلة LNK-SDI-8V إشارة الفيديو عالية الوضوح SD / HD / 3G-SDI القياسية ذات 8 قنوات يتم نقلها عبر كابل واحد للألياف الضوئية ، وتراقب الإشارة محلياً عبر مخرج حلقة SD / HD / 3G-SDI.يحتوي محولات الفيديو عبر الألياف على جهاز إرسال واحد ومستقبل واحد لإشارة 3G-SDI 1080Pيمكن أن ينقل محولات الألياف SD / HD / 3G-SDI في وقت واحد 8-Ch SD / HD / 3G-SDI الفيديو ، 1-Ch Reverse RS-485 البيانات ، الإشارة من خلال ألياف ضوئية واحدة.جودة الفيديو حتى معيار البث، والجودة الصوتية حتى مستوى القرص المضغوط تدعم صيغة الاتصال بالبيانات RS-485 العكسية.
معلومات الطلب
| النموذج | الوصف |
| LNK-SDI-8V | 19 " 1U 8-Ch HD-SDI الفيديو مع Loop-out ، 20km ، SM ، LC ، بما في ذلك جهاز إرسال 1 ومستقبل 1 ، يستخدم من قبل الأزواج |
| LNK-SDI-8V1R | 19 " 1U 8-Ch HD-SDI الفيديو مع Loop-out + 1-Ch RS485 البيانات العكسية ، 20km ، SM ، LC ، بما في ذلك 1 جهاز إرسال و 1 جهاز استقبال ، تستخدم من قبل الأزواج |
| LNK-SDI-8V1A | 19 " 1U 8-Ch HD-SDI الفيديو مع Loop-out + 1-Ch للأمام الصوت، 20km، SM، LC، بما في ذلك 1 جهاز إرسال و 1 جهاز استقبال، تستخدم من قبل الأزواج |
| LNK-3GSDI-8V | 19 " 1U 8-Ch 3G-SDI 1080P فيديو مع Loop-out ، 20km ، SM ، LC ، بما في ذلك 1 جهاز إرسال و 1 جهاز استقبال ، يستخدم من قبل الأزواج |
| LNK-3GSDI-8V1R | 19 " 1U 8-Ch 3G-SDI 1080P الفيديو مع Loop-out + 1-Ch RS485 البيانات العكسية ، 20km ، SM ، LC ، بما في ذلك 1 جهاز إرسال و 1 جهاز استقبال ، تستخدم من قبل الأزواج |
| LNK-3GSDI-8V1A | 19 " 1U 8-Ch 3G-SDI 1080P فيديو مع Loop-out + 1-Ch للأمام الصوت، 20km، SM، LC، بما في ذلك 1 جهاز إرسال و 1 جهاز استقبال، تستخدم من قبل الأزواج |
