E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| واجهة الألياف: | Simplex LC | مسافة الإرسال: | 20 كم |
|---|---|---|---|
| طول الموجة: | 1310 نانومتر / 1490 نانومتر // 1550 نانومتر | درجة حرارة العمل: | -20 درجة مئوية +70 درجة مئوية |
| الأبعاد (WxDxH): | 85 × 70 × 30 ملم | الوزن: | 1.1 كجم / زوج |
| إبراز: | 1Ch 100M Ethernet Fiber Extender,1Ch BIDI RS422 Fiber Extender |
||
1Ch BIDI 3G-SDI فيديو + 2Ch إلى الوراء الصوت التناظري + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch إلى الوراء حساب + 1Ch إلى الوراء التناظرية التناظرية ثلاثية المستوياتعلى Fiber Extender
SDI Fiber Extendeرالمزايا
1Ch BIDI 3G-SDI الفيديو + 2Ch إلى الوراء الصوتية التناظرية + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch إلى الوراء حساب + 1Ch إلى الوراء التناظرية ثلاثي المستوى التنسيق على ألياف واحدة
متوافق مع HD-SDI و SD-SDI و DVB-AST
نطاق النطاق الترددي من 19.4Mb/s إلى 2.97Gb/s
تعافي ساعة SMPTE 424M (2.97Gb / s)
دعم جميع المعايير الشائعة لنقل الفيديو الرقمي مثل SMPTE 424M و SMPTE 292M و SMPTE 259M و SMPTE 297M تعمل على 3G-SDI و HD-SDI و SD-SDI و ASI على التوالي
نظام CWDM مدمج ، وحدات SFP لكل مسار
دعم التعادل التلقائي للكابلات بناءً على معدل البيانات المكتشف
مؤشرات الحالة LED مراقبة المعلمات الحرجة
مُطول الألياف SDI المؤشرات التقنية
| فيديو 3G-SDI | |
| واجهة الفيديو | BNC |
| عائق مدخل/مخرج فيديو | 75Ω |
| فولتاج مدخل/مخرج فيديو | النموذجي:1Vpp، Min 0.5Vpp، Max 1.5Vpp |
| معدل بتات الفيديو | ماكس 3.2Gb/s |
| المكاسب التفاضلية (10٪ ٪ 90٪ APL) | < 1% |
| معيار فيديو SDI | 270Mbps (SD-SDI) ، 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s الرسم البياني ((3G-SDI) | |
| SMPTE424M 3Gb / s واجهة سلسلية ((3G-SDI) | |
| مدخل الفيديو | 1Ch SDI IN + 1Ch SDI OUT على TX |
| مخرج الفيديو | 1Ch SDI IN + 1Ch SDI OUT على RX |
| أصوتي | |
| واجهة الصوت | 3.5 ملم جاك |
| تنسيق الصوت | @48KHz |
| مدخلات الصوت | 1Ch الصوت داخل أو 1Ch مايك + 1Ch الصوت خارج على TX |
| مخرجات الصوت | 1Ch الصوت داخل أو 1Ch مايك + 1Ch الصوت خارج على RX |
| البيانات المتسلسلة RS422/485 | |
| الواجهة الفيزيائية | محطة المسمار الصناعية القياسية |
| نوع البيانات | RS422/RS485 ثنائي الاتجاه |
| دعم التردد/المعدل |
الحد الأقصى 115200bps لـ RS422 الحد الأقصى 115200bps لـ RS485 |
| BER | < 10 ¢ 9 |
| Tحليف | |
| واجهة تالي | محطة المسمار الصناعية القياسية |
| نوع حمولة LED | يمكن تشغيل مؤشر LED مباشرة |
| مدخلات الحساب | (تالي-2+) (تالي-2) |
| الناتج الحسابي | (تالي-1+) (تالي-1 - |
| الايثرنت | |
| واجهة | 1 × 10/100BASE-TX RJ45 |
| وضع العمل | التفاوض التلقائي بشكل افتراضي |
| مزامنة ثلاثية المستويات | |
| واجهة المزامنة | 75Ω BNC |
| ترجمة: | انفجار أسود / SDTV مستوى ثنائي / HDTV ثلاثي المستوى |
| الإشارة | مزامنة ثلاثية المستويات SMPTE ST 274, ST 276 |
| خسارة العائد | 46.5 ديسيبل إلى 10 ميغاهرتز |
| المدخلات | 1Ch Sync IN + 1Ch Sync OUT على TX |
| الناتج | 1Ch Sync IN + 1Ch Sync OUT على RX |
| الكهرباء | |
| إدخال الطاقة | DC12V 1A |
| استهلاك الطاقة | < 6W |
| الميكانيكية | |
| الغلاف | غلاف من الألومنيوم |
| خيارات التثبيت | الجدار أو سطح المكتب |
محول وسائل الإعلام الصناعية إيثيرنثنظرة عامة

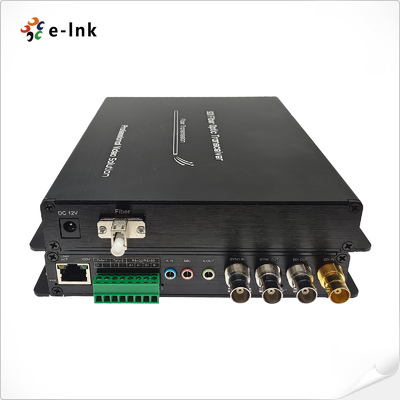

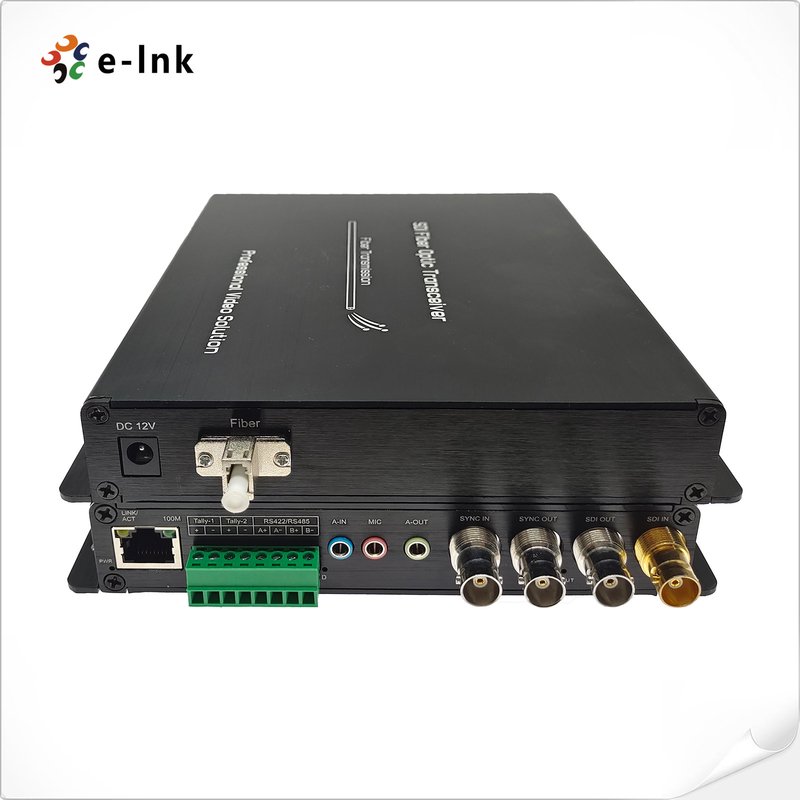

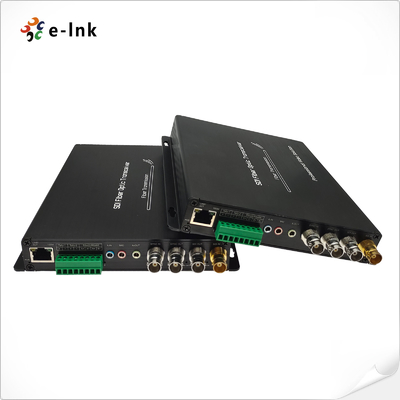

يوفر مُوسع الألياف 3G-SDI من E-link LNK-3G2V2BA2D1E1T1S نقل 1Ch BIDI 3G-SDI Video ، 2Ch Backward Analog Audio ، 1Ch BIDI RS422 ، 1Ch 100M Ethernet ،1Ch التسجيل إلى الوراء و 1Ch التسجيل التناظري إلى الوراء مزامنة ثلاثية المستويات عبر محول الألياف، بما في ذلك جهاز إرسال و جهاز استقبال واحد، تستخدم من قبل أزواج على كابلات بصرية ذات وضع واحد.هذا محول الألياف الضوئية 3G-SDI يتيح أداءً بصريًا عاليًا ومعالجة فيديو HD رائعة في الوقت الحقيقيويمكن أن تزيد واجهات IP بشكل كبير من قابلية التوسع والتوافق مع جميع أنظمة الشبكات الحديثة الراقية.
معلومات الطلب
| النموذج | الوصف |
| LNK-3G2V2BA2D1E1T1S | 1Ch BIDI 3G-SDI فيديو + 2Ch خلفية الصوتية التناظرية + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch خلفية التعداد + 1Ch خلفية التناظرية ثلاثي المستوى المزامنة على محول الألياف ، SMF ، LC ، 20KM ،بما في ذلك 1 جهاز إرسال و 1 جهاز استقبال، تستخدم من قبل الأزواج |
