E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| واجهة الألياف: | Simplex LC | مسافة الإرسال: | 20 كم |
|---|---|---|---|
| طول الموجة: | 1310 نانومتر / 1550 نانومتر | درجة حرارة العمل: | -20 درجة مئوية +70 درجة مئوية |
| الأبعاد (WxDxH): | 120 × 105 × 28 ملم | الوزن: | 1.5 كجم / زوج |
| إبراز: | محول الألياف 3G-SDI 1Ch محول الألياف ثنائية الاتجاه,1Ch Bidirectional Fiber Converter |
||

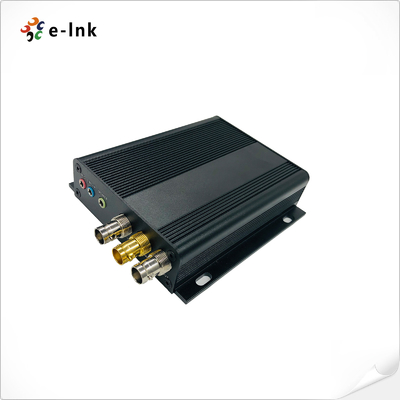

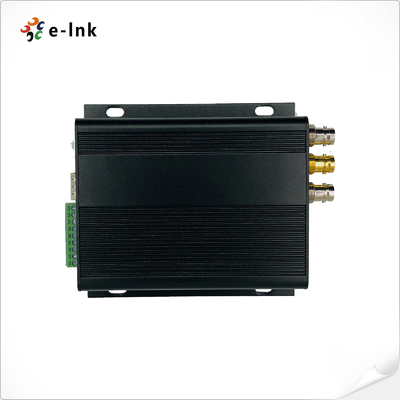

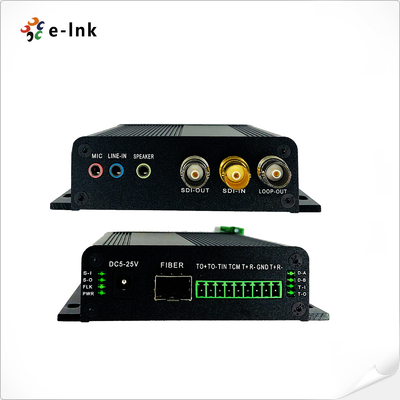

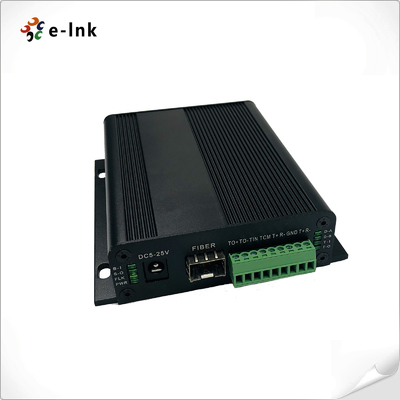

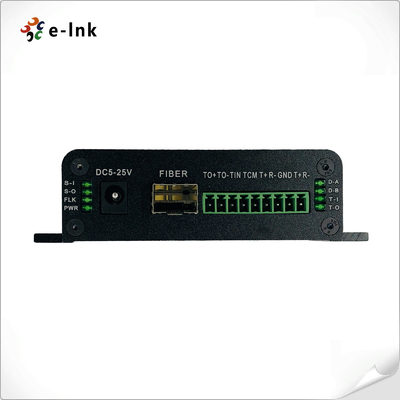

1Ch ثنائي الاتجاه 3G-SDI مع Loop-out + 1Ch Tally + 2Ch ثنائي الاتجاه RS485 أو RS422 + 2Ch صوت ستيريو + 1Ch الميكروفونoمحول الألياف
SDI Fiber Extendeرالمزايا
1Ch فيديو ثنائي الاتجاه 3G-SDI مع حلول
إشارة 1Ch Tally
بيانات 2Ch ثنائية الاتجاه RS485 أو RS422
صوت ستيريو 2Ch
ميكروفون 1Ch
إعادة التشغيل التلقائي 270Mbit/s - 1.48Gbit/s - 3Gbit/s
دعم HDTV 720P، 1080I، 1080P، 1920*1080@60Hz
القدرة على نقل الطرق الطويلة تصل إلى 20 كم (SMF)
التبادل الساخن والسداد الساخن
إرسال مستوى البث الرقمي بالكامل دون ضغط
مُطول الألياف SDI المؤشرات التقنية
| واجهة الألياف البصرية | |
| واجهة الألياف | سيبلكس LC |
| مسافة الإرسال | 0-20 كم |
| طول الموجة | 1310nm/1550nm |
| فيديو | |
| واجهة الفيديو | BNC |
| عائق مدخل/مخرج فيديو | 75Ω |
| فولتاج مدخل/مخرج فيديو | النموذجي:1Vpp، Min 0.5Vpp، Max 1.5Vpp |
| معدل بتات الفيديو | ماكس 3.2Gb/s |
| المكاسب التفاضلية (10٪ ٪ 90٪ APL) | < 1% |
| دعم تنسيق SDI | 625/25 PAL |
| 525/29.97 NTSC، 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| معيار فيديو SDI | 270Mbps (SD-SDI) ، 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s الرسم البياني ((3G-SDI) | |
| SMPTE424M 3Gb / s واجهة سلسلية ((3G-SDI) | |
| البيانات أو الحسابات | |
| الواجهة الفيزيائية | محطة المسمار الصناعية القياسية |
| نوع البيانات | إشارة RS485 (المعيار الافتراضي) أو RS422 (اختياري) ، إشارة Tally |
| دعم التردد/المعدل |
الحد الأقصى 115200bps لـ RS422 أقصى 57600bps لـ RS485 |
| BER | <10 9 |
| صوت ستيريو أو ميكروفون | |
| مدخلات ومخرجات الصوت | 3.5 ملم صوت |
| تنسيق الصوت | @48KHz |
| الكهرباء | |
| محول الطاقة | التيار المتردد 5 ~ 25 فولت |
| استهلاك الطاقة | < 5W |
| مؤشر LED | |
| ب/س | إمدادات الطاقة |
| DAT | البيانات |
| الغلاف | غلاف من الألومنيوم |
| خيارات التثبيت | صلّة الجدار |
محول وسائل الإعلام الصناعية إيثيرنثنظرة عامة
LNK-3G-1BV1T2BD2A1M سلسلة 3G/HD-SDI محول الألياف يدعم 3-قناة ثنائية الاتجاه 3G/HD-SDI الفيديو (الصوت المدمج) مع Loop-out، 1-قناة Tally، 2-قناة ثنائية الاتجاه بيانات RS485 أو RS422.2-قناة الصوت الستيريو الخارجي، وإشارة ميكروفون 1 قناة يتم نقلها عبر كابل الألياف الضوئية. يشتمل E-link 3G / HD-SDI Video over Fiber Converters على جهاز إرسال واحد ومستقبل واحد لإشارة 1080P 3G / HD-SDI.هذه السلسلة من فيديو إلى محول الألياف لديها أداء مستقريمكن مراقبة حالة عمل الأجهزة بصريًا. التطبيقات المحتملة لهذا المنتج،على سبيل المثال: نظام مراقبة حركة المرور الذكي. نظام الأمن شبكات المدارس مراقبة الصناعة (الكهرباء، الكيمياء، الصلب، النفط، السكك الحديدية، الخ) مراقبة العسكرية (المستودع، الحدود، الحرس،الخ نظام بث البرامج التلفزيونيةالملاعب (للفيديو HD الحي ، الإرسال الصوتي).
معلومات الطلب
| النموذج | الوصف |
| (إل إن كي-3 جي-1 بي في1 تي2 بي دي2 أيه1 إم) | 1Ch ثنائي الاتجاه 3G-SDI مع الحلقة + 1Ch Tally + 2Ch ثنائي الاتجاه RS485 أو RS422 + 2Ch ستيريو الصوت + 1Ch الميكروفون عبر محول الألياف ، الألياف النمط الواحد ، LC ، 20km ،بما في ذلك جهاز الإرسال والإستقبال، تستخدم من قبل الأزواج |
اتصل شخص: Sophia Zhang
الهاتف :: 166 7542 9687
الفاكس: 86-755-8312-8674
