E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| واجهة الألياف: | Simplex LC | مسافة الإرسال: | 20 كم |
|---|---|---|---|
| طول الموجة: | 1310 نانومتر / 1550 نانومتر | درجة حرارة العمل: | -20 درجة مئوية +70 درجة مئوية |
| الأبعاد (WxDxH): | 483 × 270 × 45 ملم (19 بوصة 1U) | الوزن: | 8 كجم / زوج |
| إبراز: | 3G-SDI عبر Fiber Extender,8Ch 3G-SDI عبر Fiber Extender,10G Ethernet عبر Fiber Extender,8Ch 3G-SDI over Fiber Extender,10G Ethernet over Fiber Extender |
||

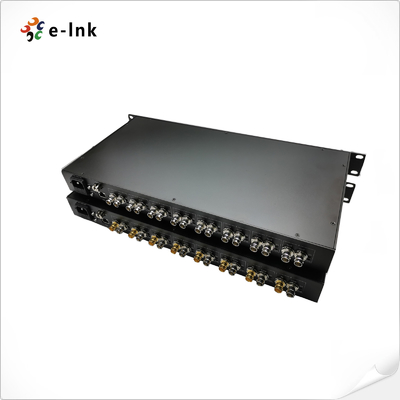

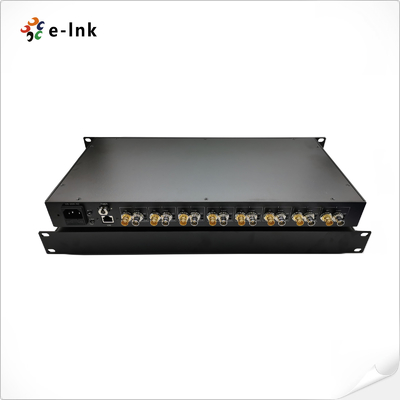

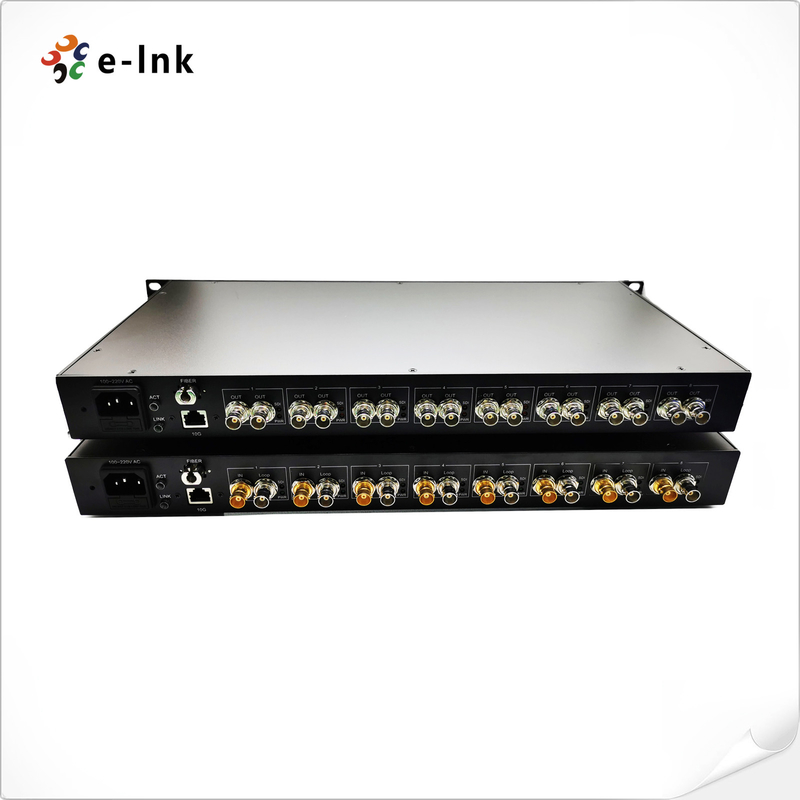

8Ch 3G-SDI + 1Ch 10G Ethernet عبر Fiber Extender
SDI Fiber Extendeرالمزايا
فيديو 8Ch 3G-SDI / ASI مع صوت مضمن و 10G Ethernet عبر ألياف واحدة
متوافق مع HD-SDI و SD-SDI و DVB-AST
نطاق النطاق الترددي من 19.4Mb/s إلى 2.97Gb/s
تعافي ساعة SMPTE 424M (2.97Gb / s)
دعم جميع المعايير الشائعة لنقل الفيديو الرقمي مثل SMPTE 424M و SMPTE 292M و SMPTE 259M و SMPTE 297M تعمل على 3G-SDI و HD-SDI و SD-SDI و ASI على التوالي
نظام CWDM مدمج ، وحدات SFP لكل مسار
دعم التعادل التلقائي للكابلات بناءً على معدل البيانات المكتشف
مؤشرات الحالة LED مراقبة المعلمات الحرجة
مُطول الألياف SDI المؤشرات التقنية
| واجهة الألياف البصرية | |
| واجهة الألياف | سيبلكس LC |
| مسافة الإرسال | 20 كيلومتر |
| طول الموجة | 1310nm/1550nm |
| فيديو | |
| واجهة الفيديو | BNC |
| عائق مدخل/مخرج فيديو | 75Ω |
| فولتاج مدخل/مخرج فيديو | النموذجي:1Vpp، Min 0.5Vpp، Max 1.5Vpp |
| معدل بتات الفيديو | ماكس 3.2Gb/s |
| المكاسب التفاضلية (10٪ ٪ 90٪ APL) | < 1% |
| معيار فيديو SDI | 270Mbps (SD-SDI) ، 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s الرسم البياني ((3G-SDI) | |
| SMPTE424M 3Gb / s واجهة سلسلية ((3G-SDI) | |
| مدخل الفيديو | قناة 8 مع Loop Out على TX |
| مخرج الفيديو | قناة 8 مع حلقه خارج على RX |
| الايثرنت | |
| المعايير |
IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T الـ IEEE 802.3bz 2.5G/5GBASE-T IEEE 802.3an 10GBASE-T الـ IEEE 802.3ae 10Gbps Ethernet تحكم تدفق IEEE 802.3x مزدوج كامل |
| واجهة | 1 × 10G/5G/2.5G/1G/100BASE-T RJ45 |
| وضع العمل | التفاوض التلقائي بشكل افتراضي |
| الكهرباء | |
| إدخال الطاقة | 100VAC إلى 220VAC |
| استهلاك الطاقة | < 12 واط |
| مؤشر LED | |
| PWR | إمدادات الطاقة |
| SDI 1 ~ 8 | إشارة 3G-SDI |
| الـ ACT | إشارة RJ45 Ethernet |
| الرابط | حالة الرابط |
| الميكانيكية | |
| الأبعاد (LxWxH) | 483 × 270 × 45 ملم (19 بوصة 1 وحدة) |
| الوزن | 8 كجم لكل زوج |
| الغلاف | غلاف معدني |
| خيارات التثبيت | صلّة الرف |
محول وسائل الإعلام الصناعية إيثيرنثنظرة عامة

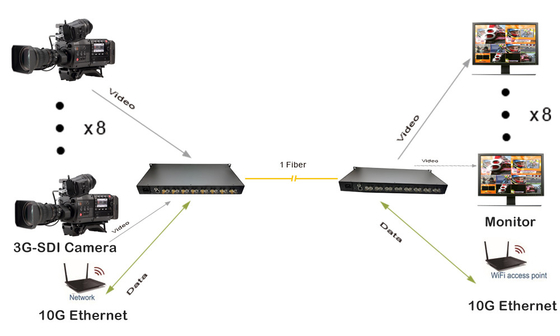

يوفر إلكترونية الارتباط LNK-3G8V10GE 3G-SDI & Ethernet extender الألياف نقل قناة واحدة 3G-SDI مع قنوات IP 10G Ethernet عبر كابلات بصرية أحادية الوضع.هذا SDI و IP إلى محول الألياف الضوئية تمكن من الأداء الضوئي العالي ومعالجة الفيديو HD الرائعة في الوقت الحقيقيويمكن أن تزيد واجهات IP بشكل كبير من قابلية التوسع والتوافق مع جميع أنظمة الشبكات الحديثة الراقية.
بما أن الإشارات البصرية لا تتأثر بالضوضاء الكهرومغناطيسية، فإن LNK-3G8V10GE يجعل نظامك أكثر موثوقية وأماناً.إنه حل جيد لأي نظام مراقبة عالي الجودة أو تطبيق بث مباشركل الأشياء نظرت،LNK-3G8V10GE يدفع حدود كوكس CCTV التقليدية أو نظام البث إلى مستوى جديد تمامًا ويسمح لك بتوسيع مسافات الإرسال تصل إلى 20 كم (اختياري 40/60/80 كم).
معلومات الطلب
| النموذج | الوصف |
| (إل إن كي-3 جيه 8 في 10 جيه) | 8Ch 3G-SDI محول الألياف مع 10G Ethernet و loop out ، SMF ، LC Fiber Connector 20KM ، بما في ذلك جهاز الإرسال والمتلقي ، يستخدم من قبل الأزواج |
