E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| رقم الجزء: | LNK-CWDM-SFP3G-XX60 | شكل عامل: | جهاز إرسال واستقبال فيديو SFP |
|---|---|---|---|
| معدل البيانات: | 3 جيجابت / ثانية | طول الموجة: | 1270 ~ 1610 ميل بحري |
| الأعلى. مسافة: | 60 كم | درجة حرارة العمل: | 0 درجة مئوية إلى 70 درجة مئوية (32 درجة فهرنهايت إلى 158 درجة فهرنهايت) |

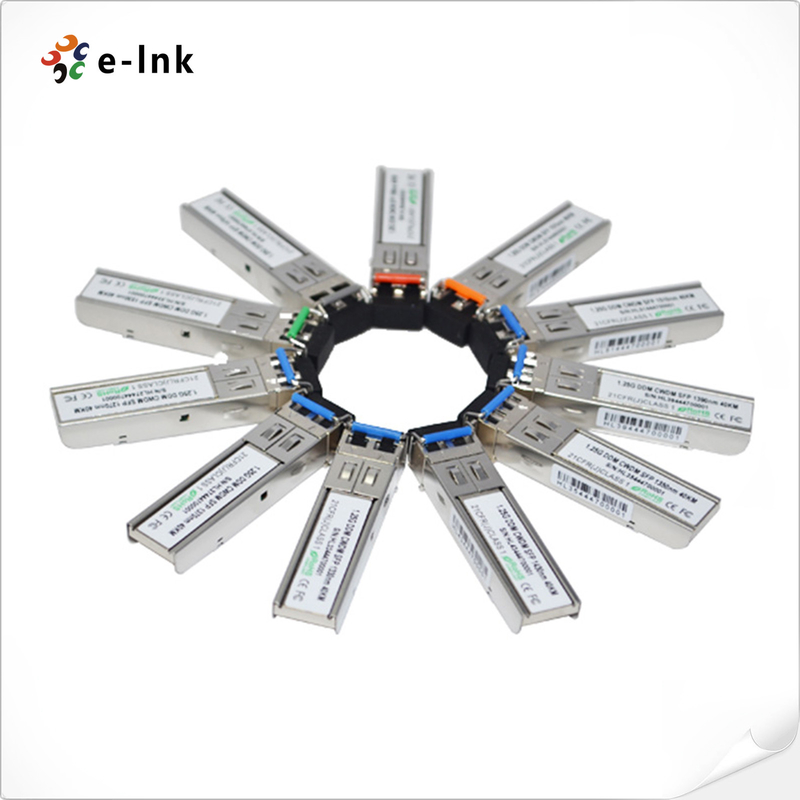

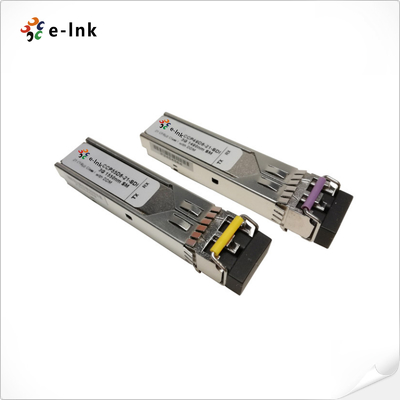

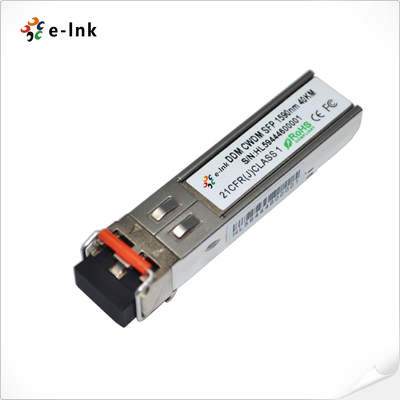

3G-SDI CWDM 1270 ~ 1610nm 60km فيديو رقمية SFP جهاز استقبال بصري (MSA)
وحدة SFP الفيديو SDI المزايا
الخصائص المتوافقة مع SMPTE 297-2006
السرعة من 50 ميجابايت / ثانية إلى 2.97 جيجابايت / ثانية
مسافة تصل إلى 60 كم لـ 3G-SDI
دعم أنماط الفيديو المرضية لـ SD-SDI و HD-SDI و 3G-SDI
إرسال CWDM DFB بطول موجة 18
بصمة أجهزة SFP ذات الشاشة الساخنة
متوافقة مع SFP MSA
وظائف التشخيص الرقمي متاحة من خلال واجهة I2C
إمدادات طاقة واحدة +3.3 فولت
استهلاك طاقة منخفض
متوافقة مع Ohs وخالية من الرصاص
وحدة SFP الفيديو SDI المؤشرات التقنية
| المعايير: | INF-8074i SFP (عامل الشكل الصغير Plug gable) جهاز الاستقبال |
| SFF-8472 واجهة مراقبة التشخيصية للمستقبل | |
| SMPTE 259M-2008 SDTV الإشارة الرقمية / بيانات واجهة رقمية متسلسلة (SD-SDI) | |
| SMPTE 292M-2008 1.5 جيجابايت في الثانية الإشارة / البيانات المتسلسلة واجهة (HD-SDI) | |
| واجهة رقمية متسلسلة SMPTE 344M-2000 540 Mbps | |
| SMPTE 424M-2006 3Gbps إشارة / بيانات واجهة متسلسلة (3G-SDI) | |
| طول الموجة | 1270~1610nm |
| نوع الألياف | الـ SMF |
| أقصى مسافة | 60 كم |
| المكونات البصرية | DFB/APD |
| قوة جهاز الإرسال | -2 ~ 4 ديسيبل |
| نسبة الانقراض | > 5 ديسيبل |
| حساسية المستقبل | < -28 ديسيبل |
| الحمل الزائد للمستقبل | > 10 ديسيبل |
| المرفق | مكبرات المياه |
| مراقبة التشخيص الرقمي (DDM) | دعم افتراضي |
| الوزن | 0.025 كجم |
| درجة حرارة العمل | 0°C إلى 70°C (32°F إلى 158°F) |
| درجة حرارة التخزين | -40°C إلى 85°C (-40°F إلى 185°F) |
| التطبيق | SMPTE 424M (2.97Gb / s) |
| SMPTE 292M (1.485Gb / s) | |
| SMPTE 259M (270/360Mb/s) | |
| محول الألياف 3G-SDI/HD-SDI/SD-SDI | |
| أجهزة توجيه الفيديو الرقمية ذات الكثافة العالية والمفاتيح | |
| كاميرات البث، كاميرات HD أو أنظمة مراقبة | |
| MTBF | > 200،000 ساعة |
محول وسائل الإعلام الصناعية إيثيرنثنظرة عامة
يعد E-link LNK-CWDM-SFP3G-XX60 وحدات ناقل بصري 3G-SDI CWDM عالية الأداء وفعالة من حيث التكلفة لتطبيقات نقل الفيديو بعيدة المدى عبر الألياف ذات الوضع الواحد (SMF).يوفر معدلات البيانات من 50Mbps إلى 2.97Gbps وهي مصممة خصيصًا للأداء القوي في وجود أنماط SDI المرضية لمعدلات SMPTE 259M و SMPTE 344M و SMPTE 292M و SMPTE 424M.يوفر أقصى مسافة إرسال 60 كم على ألياف الوضع الواحد في 3Gbps الإشارات المرضيةوهي متوفرة لجميع قنوات CWDM 18 من 1270nm إلى 1610nm،هذا يساعد العميل على زيادة عرض النطاق الترددي للبنية التحتية البصرية الفيديو الحالية دون إضافة خيوط جديدة من الألياف. LNK-CWDM-SFP3G-XX60 متوافق مع MSA.
هذه الوحدة 3G SDI CWDM الفيديو SFP هي منتجات الليزر من الفئة الأولى وفقًا لمعايير FDA / CDRH و IEC-60825.
معلومات الطلب
| النموذج | الوصف |
| LNK-CWDM-SFP3G-2760 | 3Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1270nm، 60km، LC، DDMI، MSA |
| LNK-CWDM-SFP3G-2960 | 3Gb / s SDI CWDM SFP جهاز استقبال فيديو بصري ، 1290nm ، 60km ، LC ، DDMI ، MSA |
| LNK-CWDM-SFP3G-3160 | 3Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1310nm، 60km، LC، DDMI، MSA |
| LNK-CWDM-SFP3G-3360 | 3Gb / s SDI CWDM SFP جهاز استقبال فيديو بصري ، 1330nm ، 60km ، LC ، DDMI ، MSA |
| LNK-CWDM-SFP3G-3560 | 3Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1350nm، 60km، LC، DDMI، MSA |
| LNK-CWDM-SFP3G-3760 | 3Gb / s SDI CWDM SFP جهاز استقبال فيديو بصري ، 1370nm ، 60km ، LC ، DDMI ، MSA |
| LNK-CWDM-SFP3G-3960 | 3Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1390nm، 60km، LC، DDMI، MSA |
| LNK-CWDM-SFP3G-4160 | 3Gb / s SDI CWDM SFP جهاز استقبال فيديو بصري ، 1410nm ، 60km ، LC ، DDMI ، MSA |
| LNK-CWDM-SFP3G-4360 | 3Gb / s SDI CWDM SFP جهاز استقبال فيديو بصري ، 1430nm ، 60km ، LC ، DDMI ، MSA |
| LNK-CWDM-SFP3G-4560 | 3Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1450nm، 60km، LC، DDMI، MSA |
| LNK-CWDM-SFP3G-4760 | 3Gb / s SDI CWDM SFP جهاز استقبال فيديو بصري ، 1470nm ، 60km ، LC ، DDMI ، MSA |
| LNK-CWDM-SFP3G-4960 | 3Gb / s SDI CWDM SFP جهاز استقبال فيديو بصري ، 1490nm ، 60km ، LC ، DDMI ، MSA |
| LNK-CWDM-SFP3G-5160 | 3Gb / s SDI CWDM SFP جهاز استقبال فيديو بصري ، 1510nm ، 60km ، LC ، DDMI ، MSA |
| LNK-CWDM-SFP3G-5360 | 3Gb / s SDI CWDM SFP جهاز استقبال فيديو بصري ، 1530nm ، 60km ، LC ، DDMI ، MSA |
| LNK-CWDM-SFP3G-5560 | 3Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1550nm، 60km، LC، DDMI، MSA |
| LNK-CWDM-SFP3G-5760 | 3Gb / s SDI CWDM SFP جهاز استقبال فيديو بصري ، 1570nm ، 60km ، LC ، DDMI ، MSA |
| LNK-CWDM-SFP3G-5960 | 3Gb / s SDI CWDM SFP جهاز استقبال فيديو بصري ، 1590nm ، 60km ، LC ، DDMI ، MSA |
| LNK-CWDM-SFP3G-6160 | 3Gb / s SDI CWDM SFP جهاز استقبال فيديو بصري ، 1610nm ، 60km ، LC ، DDMI ، MSA |
