E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| رقم الجزء: | LNK-CWDM-SFP1G-XX20 | شكل عامل: | جهاز إرسال واستقبال فيديو SFP |
|---|---|---|---|
| معدل البيانات: | 1.485 جيجابايت/ثانية | طول الموجة: | 1270 ~ 1610 ميل بحري |
| الأعلى. مسافة: | 20 كم | درجة حرارة العمل: | 0 درجة مئوية إلى 70 درجة مئوية (32 درجة فهرنهايت إلى 158 درجة فهرنهايت) |

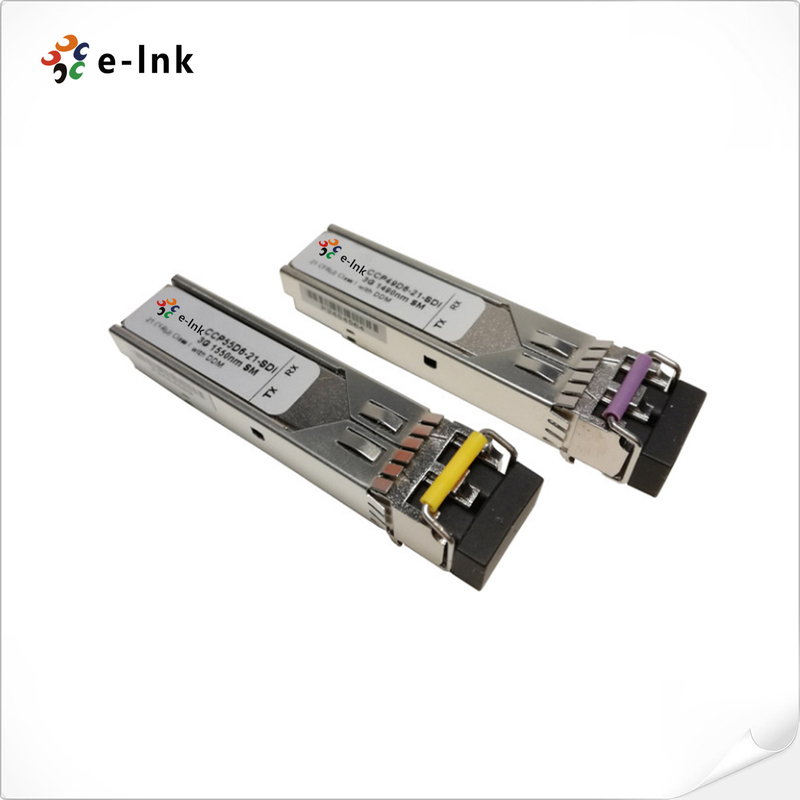

HD-SDI CWDM 1270~1610nm 20km فيديو رقمية SFP جهاز استقبال بصري (MSA)
وحدة SFP الفيديو SDI المزايا
الخصائص المتوافقة مع SMPTE 297-2006
السرعة من 50 ميجابايت في الثانية إلى 1.485 جيجابايت في الثانية
مسافة تصل إلى 20 كم لـ HD-SDI
دعم أنماط المرضية فيديو لSD-SDI، HD-SDI

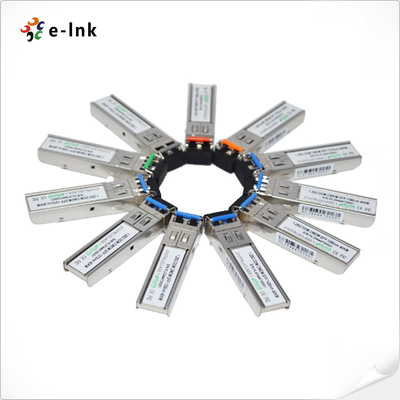

إرسال CWDM DFB بطول موجة 18
بصمة SFP القابلة للتوصيل الساخن
متوافقة مع SFP MSA
وظائف التشخيص الرقمي متاحة من خلال واجهة I2C
إمدادات طاقة واحدة +3.3 فولت
استهلاك طاقة منخفض
متوافقة مع RoHS وخالية من الرصاص
وحدة SFP الفيديو SDI المؤشرات التقنية
| المعايير: | INF-8074i SFP (عامل الشكل الصغير Plug gable) جهاز الاستقبال |
| SFF-8472 واجهة مراقبة التشخيصية للمستقبل | |
| SMPTE 259M-2008 SDTV الإشارة الرقمية / بيانات واجهة رقمية متسلسلة (SD-SDI) | |
| SMPTE 292M-2008 1.5 جيجابايت في الثانية الإشارة / البيانات المتسلسلة واجهة (HD-SDI) | |
| واجهة رقمية متسلسلة SMPTE 344M-2000 540 Mbps | |
| طول الموجة | 1270~1610nm |
| نوع الألياف | الـ SMF |
| أقصى مسافة | 20 كم |
| المكونات البصرية | DFB/PIN |
| قوة جهاز الإرسال | -9~-3 ديسيبل |
| نسبة الانقراض | > 9 ديسيبل |
| حساسية المستقبل | < -24 ديسيبل |
| الحمل الزائد للمستقبل | >-3 ديسيبل |
| المرفق | مكبرات المياه |
| مراقبة التشخيص الرقمي (DDM) | دعم افتراضي |
| الوزن | 0.025 كجم |
| درجة حرارة العمل | 0°C إلى 70°C (32°F إلى 158°F) |
| درجة حرارة التخزين | -40°C إلى 85°C (-40°F إلى 185°F) |

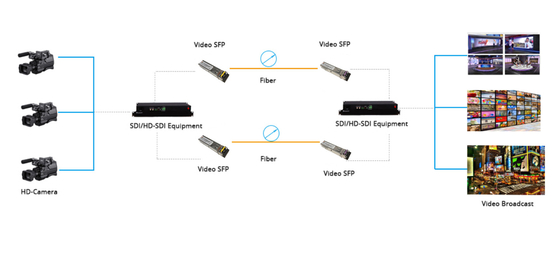

| التطبيق | SMPTE 292M (1.485Gb / s) |
| SMPTE 259M (270/360Mb/s) | |
| محول الألياف HD-SDI / SD-SDI | |
| أجهزة توجيه الفيديو الرقمية ذات الكثافة العالية والمفاتيح | |
| كاميرات البث، كاميرات HD أو أنظمة مراقبة | |
| MTBF | > 200،000 ساعة |
محول وسائل الإعلام الصناعية إيثيرنثنظرة عامة
E-link LNK-CWDM-SFP1G-XX20 هي وحدات ناقل بصري HD-SDI CWDM عالية الأداء وفعالة من حيث التكلفة لتطبيقات نقل الفيديو الطويل المدى عبر الألياف ذات الوضع الواحد (SMF).يوفر معدلات البيانات من 50Mbps إلى 1.485Gbps وهي مصممة خصيصًا للأداء القوي في وجود أنماط SDI المرضية لمعدلات SMPTE 259M و SMPTE 344M و SMPTE 292M.يوفر أقصى مسافة نقل 20 كم على الألياف النمطية الواحدة في 1إشارات مرضية.5 جيجابايت في الثانية، وهي متاحة لجميع قنوات CWDM الـ 18 من طول الموجة 1270nm إلى 1610nm،هذا يساعد العميل على زيادة عرض النطاق الترددي للبنية التحتية البصرية الفيديو الحالية دون إضافة خيوط جديدة من الألياف. LNK-CWDM-SFP1G-XX420 متوافق مع MSA.
معلومات الطلب
| النموذج | الوصف |
| LNK-CWDM-SFP1G-2720 | 1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1270nm، 20km، LC، DDMI، MSA |
| LNK-CWDM-SFP1G-2920 | 1.5 جيجابايت/ثانية SDI CWDM SFP جهاز استقبال فيديو بصري، 1290nm، 20km، LC، DDMI، MSA |
| LNK-CWDM-SFP1G-3120 | 1.5 جيجابايت/ثانية SDI CWDM SFP جهاز استقبال فيديو بصري، 1310nm، 20km، LC، DDMI، MSA |
| LNK-CWDM-SFP1G-3320 | 1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1330nm، 20km، LC، DDMI، MSA |
| LNK-CWDM-SFP1G-3520 | 1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1350nm، 20km، LC، DDMI، MSA |
| LNK-CWDM-SFP1G-3720 | 1.5 جيجابايت/ثانية SDI CWDM SFP المرسل البصري الفيديو، 1370nm، 20km، LC، DDMI، MSA |
| LNK-CWDM-SFP1G-3920 | 1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1390nm، 20km، LC، DDMI، MSA |
| LNK-CWDM-SFP1G-4120 | 1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1410nm، 20km، LC، DDMI، MSA |
| LNK-CWDM-SFP1G-4320 | 1.5 جيجابايت/ثانية SDI CWDM SFP جهاز استقبال فيديو بصري، 1430nm، 20km، LC، DDMI، MSA |
| LNK-CWDM-SFP1G-4520 | 1.5 جيجابايت/ثانية SDI CWDM SFP جهاز استقبال فيديو بصري، 1450nm، 20km، LC، DDMI، MSA |
| LNK-CWDM-SFP1G-4720 | 1.5 جيجابايت/ثانية SDI CWDM SFP جهاز استقبال فيديو بصري، 1470nm، 20km، LC، DDMI، MSA |
| LNK-CWDM-SFP1G-4920 | 1.5 جيجابايت/ثانية جهاز استقبال بصري فيديو CWDM SFP، 1490nm، 20km، LC، DDMI، MSA |
| LNK-CWDM-SFP1G-5120 | 1.5 جيجابايت/ثانية SDI CWDM SFP جهاز استقبال فيديو بصري، 1510nm، 20km، LC، DDMI، MSA |
| LNK-CWDM-SFP1G-5320 | 1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1530nm، 20km، LC، DDMI، MSA |
| LNK-CWDM-SFP1G-5520 | 1.5 جيجابايت/ثانية SDI CWDM SFP المرسل البصري الفيديو، 1550nm، 20km، LC، DDMI، MSA |
| LNK-CWDM-SFP1G-5720 | 1.5 جيجابايت/ثانية SDI CWDM SFP جهاز استقبال فيديو بصري، 1570nm، 20km، LC، DDMI، MSA |
| LNK-CWDM-SFP1G-5920 | 1.5Gb/s SDI CWDM SFP جهاز استقبال فيديو بصري، 1590nm، 20km، LC، DDMI، MSA |
| LNK-CWDM-SFP1G-6120 | 1.5 جيجابايت/ثانية SDI CWDM SFP جهاز استقبال فيديو بصري، 1610nm، 20km، LC، DDMI، MSA |
