تفاصيل المنتج:
شروط الدفع والشحن:
|
| القرار: | 10 بت | مستوى الإشارة: | <380mVp-p |
|---|---|---|---|
| الطول الموجي القياسي SM: | 1310 نانومتر ، 1550 نانومتر | الطول الموجي CWDM: | 1270 ~ 1610 نانومتر، شبكة 20 نانومتر وفقًا لـ ITU-T |
| الأبعاد (LxWxH): | 58 × 21 × 20 ملم | درجة حرارة العمل: | 0 درجة مئوية إلى 70 درجة مئوية (32 درجة فهرنهايت إلى 158 درجة فهرنهايت) |

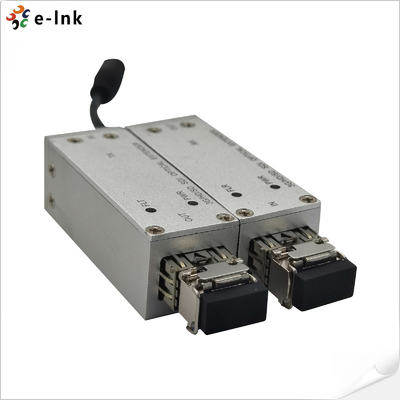

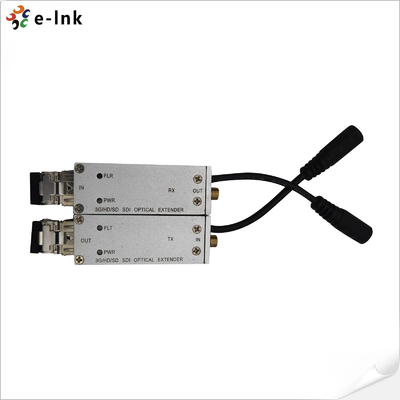

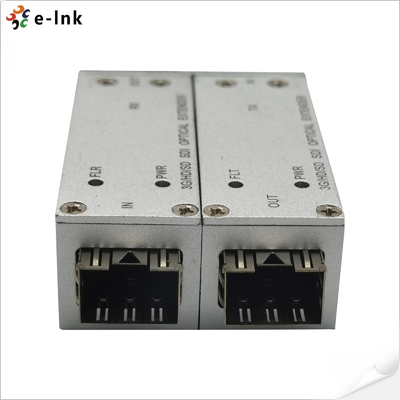

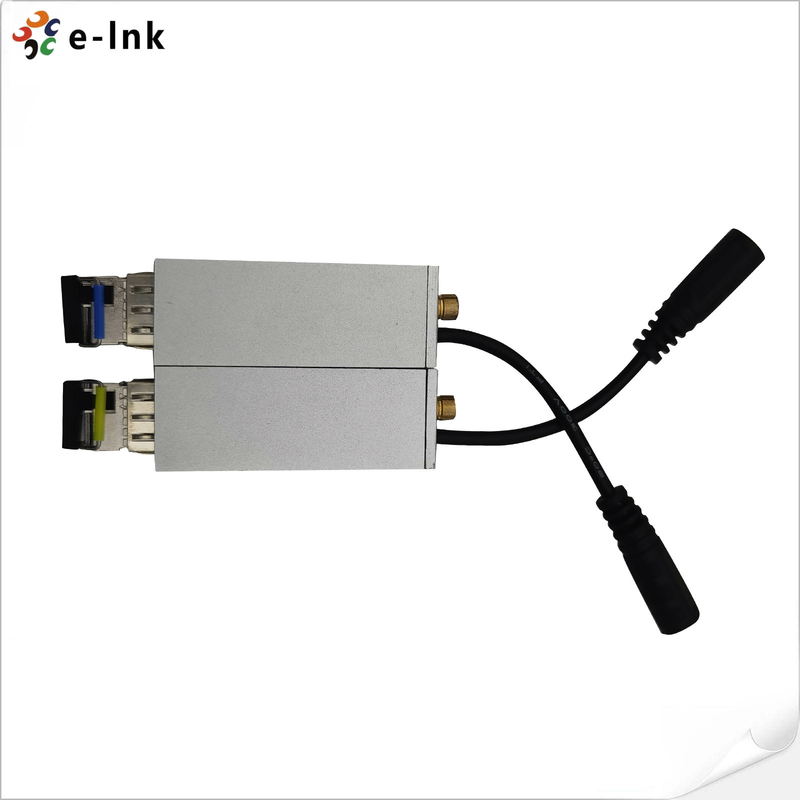

SMB 3G/HD/SD-SDI Micro-Extender الضوئي
وحدة SFP الفيديو SDI المزايا
التعرف التلقائي على إشارة 3G-SDI / HD-SDI / SD-SDI ، لا حاجة إلى اختيار يدوي
مسافة نقل تصل إلى 120 كم
تقنية CWDM للسماح لنحو 18 قناة لنقل عبر ألياف واحدة
متوافق مع SMPTE424M، SMPTE292M، SMPTE259M، SMPTE297M، SMPTE310M، SMPTE305M، SMPTE344N
متوافق مع DVB-ASI ((EN50083-9)
إرشادات مريحة لحالة LED مؤشر وصلة الألياف، الطاقة.
لوحات PCB صديقة للبيئة (خالية من Pb)
لوحات PCB مع تصميم متعدد الطبقات لضمان نقل إشارة مستقر وموثوق به
وحدة SFP الفيديو SDI المؤشرات التقنية
| مدخلات SDI | |
| معيار الفيديو | SMPTE424M، SMPTE292M، SMPTE259M، SMPTE297M، SMPTE310M، SMPTE305M (SDTI) |
| معيار الإشارة | SD-SDI ((270Mbps) ، HD-SDI ((1.485Gbps) ، 3G-SDI ((2.97Gbps) |
| عائق | 75Ω |
| المرفق | الشركات الصغيرة والمتوسطة |
| مخرجات SDI | |
| مستوى الإشارة | 800mVp-p ± 10% |
| وقت الارتفاع / الانخفاض | < 0.8ns |
| HD-SDI Jitter | < 0.2UI ((134ps) @ 100kHz ، < 1.0UI ((673ps) @ 10Hz |
| SDI Jitter | < 0.2UI ((740ps) @ 10Hz ، 0.2UI ((740ps) @ 1kHz |
| عائق | 75Ω |
| المرفق | الشركات الصغيرة والمتوسطة |
| الواجهة البصرية | |
| الـ SFP | مكالمة بسيطة، 3,125 جيجابايت في الثانية، مسافة إرسال ≤120 كم |
| طول موجة SM القياسي | 1310nm، 1550nm |
| طول الموجة CWDM | 1270~1610nm، شبكة 20nm وفقا لITU-T |
| نطاق الحرارة | 0 ~ 70 ̊C |
| الكهرباء | |
| القوة | 5VDC، 1A |
| الاستهلاك | < 5W |
| مؤشر LED | |
| FLT | حالة رابط الألياف (الباعث) |
| FLR | حالة رابط الألياف (المستقبل) |
| PWR | حالة الطاقة |
| الميكانيكية | |
| الأبعاد (LxWxH) | 58 × 21 × 20 ملم |
| الوزن | 100 غرام/زوج |
| الغلاف | غلاف من الألومنيوم |
| خيارات التثبيت | سطح المكتب |
محول وسائل الإعلام الصناعية إيثيرنثنظرة عامة
LNK-M3G-SMB1V-20 Series 3G-SDI/HD-SDI/SD-SDI micro extender نظام نقل بالألياف الضوئية الذي ينقل 3G-SDI، HD-SDI،الفيديو الرقمي عالي الوضوح SD-SDI أو تدفق DVB-ASI واحد من خلال نوع واحد أو ألياف متعددة الأوضاع تدعم SMPTE424M، SMPTE259M ، SMPTE297M ، SMPTE310M ، SMPTE305M (SDTI) معايير. مع تكنولوجيا نقل الألياف الضوئية الرقمية المتقدمة ، لا توجد هناك تعديلات ضرورية ، بسيطة في الإعداد وسهلة في التشغيل.تستخدم سلسلة SDI micro extender إمدادات الطاقة 5 فولت مع استهلاك طاقة منخفض.
معلومات الطلب
| النموذج | الوصف |
| (إل إن كي-إم 3 جي-إس إم بي 1 في 20) | SMB 3G/HD/SD-SDI Optical Micro-Extender، 1310/1550nm، Simplex LC، وضع واحد، 20KM بما في ذلك جهاز الإرسال والإستقبال، تستخدم من قبل الأزواج |
