E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| مدخلات SDI: | رقم الإدخال: 4 | بصريات: | النوع: الوضع الواحد |
|---|---|---|---|
| مسافة الإرسال: | 20 كم (مسافة أخرى اختيارية) | مدخلات الطاقة: | 1A@12VDC |
| إخراج SDI: | مستوى الإشارة: 800 مللي فولت اسمي | درجة حرارة العمل: | -10 ℃ ～ ＋ 55 |

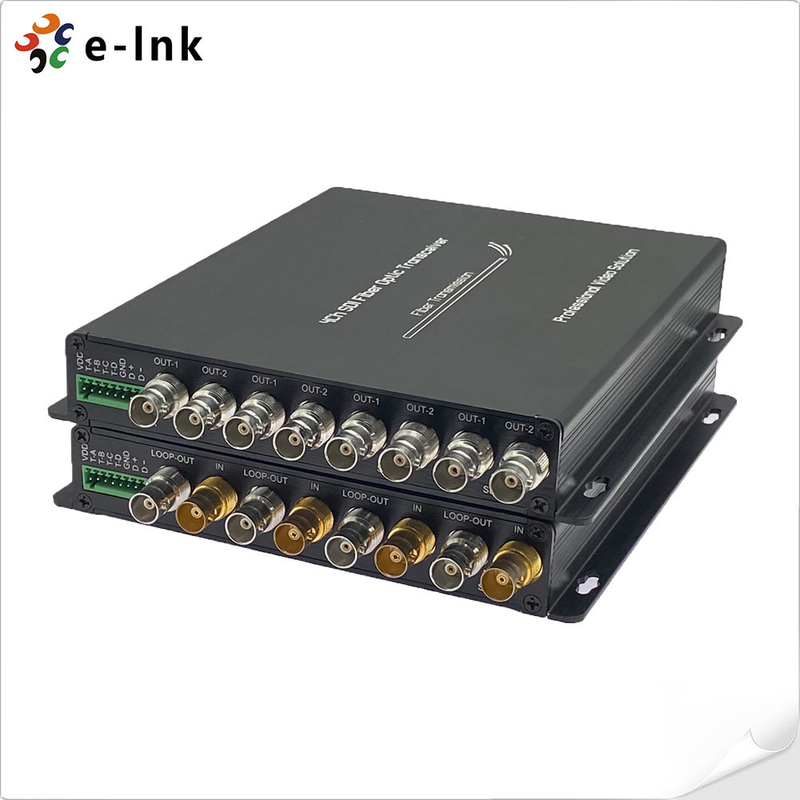

4-قناة 3G-SDIمحول الألياف wإث RS485 & الحساب
وحدة SFP الفيديو SDI المزايا

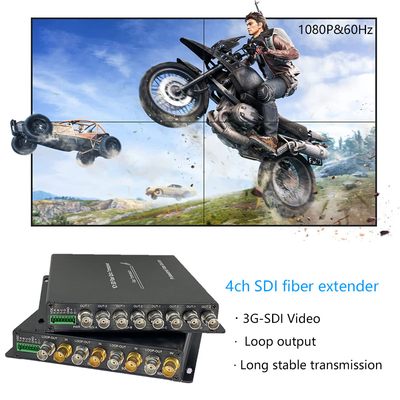

إرسال الفيديو 3G/HD-SDI عبر الألياف البصرية
تعادل الكابلات التلقائي لضمان سلامة الإشارة
إعادة التشغيل التلقائي 270Mbit/s - 1.48Gbit/s-3Gbit/s
متوافقة مباشرة مع أنظمة الكاميرا 3G / HD-SDI ودعم خروج حلقة 4Ch
إرسال طويل يصل إلى 20 كم (12.5 ميل) (المسافة الأخرى اختياري)
يدعم 4Ch Tally
- إرسال مستوى البث الرقمي الكامل بدون ضغط
دعم 1Ch إلى الوراء RS485 و 4Ch Tally
وحدة SFP الفيديو SDI المؤشرات التقنية
| مدخلات SDI | SMPTE 424M ، SMPTE 292M ، SMPTE 259M ، DVB-ASI ، DVB-SSI و Telecom / Datacom |
| 270Mbit/s - 1.48Gbit/s 3Gbit/s | |
| رقم الإدخال: 4 | |
| خسارة الانعكاس: > 15DB | |
| التوازن: 0-150m @ 3Gb / s | |
| رابط: BNC | |
| البصريات | القناة: 1 |
| النوع: الوضع الواحد | |
| مسافة الإرسال: 20 كم (المسافة الأخرى اختيارية) | |
| خسارة الانعكاس: > 15dB | |
| التخفيف: < 0.2UI | |

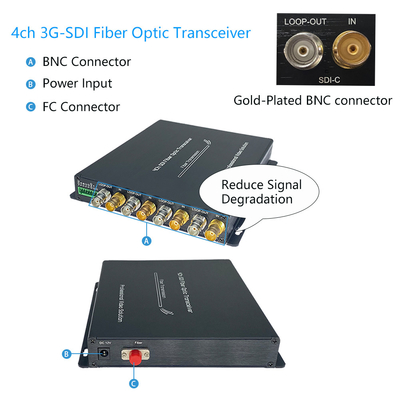

| الاتصال: FC/UPC (SC، LC، ST اختياري) | |
| مخرجات SDI | رقم الإخراج:4 |
| مستوى الإشارة: 800mV الاسمية | |
| وقت الارتفاع / الانخفاض: إشارة 200ps | |
| التجاوز: نطاق أقل من 10% | |
| خسارة الانعكاس: > 15 ديسيبل | |
| التخفيف: < 0.2UI | |
| رابط: 75Ω BNC | |
| البيانات | 1Ch RS-485 (كامل / نصف مزدوج) ودعم NRZ و RZI و Manchester |
| أقصى 57600bps لـ RS485 | |
| الاتصال: محطة المسمار الصناعية القياسية | |
| أربعة أرقام: أ، ب، ج، د |
محول وسائل الإعلام الصناعية إيثيرنثنظرة عامة

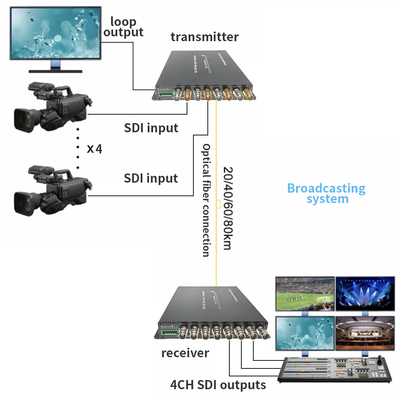

تدعم سلسلة LNK-3GSDI-4V1DT إشارة الفيديو عالية الوضوح HD/3G-SDI القياسية ذات 4 قنوات وإشارة RS485 و Tally المنقولة عبر كابل ألياف ضوئية واحد.يحتوي محولات الفيديو عبر الألياف على جهاز إرسال واحد ومستقبل واحد لإشارة 3G-SDI 1080P. يمكن لمحولات الألياف 3G-SDI E-link نقل إشارة الفيديو 4-Ch 3G-SDI من خلال ألياف بصرية واحدة ، وتدعم إنتاج الحلقة ، 4Ch Tally وRS485 إلى الوراء.جودة الفيديو هي مستوى البث غير المضغوطيستخدم على نطاق واسع في مجال البث.
معلومات الطلب
| LNK-HDSDI-4V1D4T | 4-Ch HD-SDI الفيديو مع خروج الحلقة + 1Ch إلى الوراء RS485 + 4Ch Tally ، SM 20km ، FC ، بما في ذلك 1 جهاز إرسال و 1 جهاز استقبال ، يستخدم من قبل الأزواج |
| LNK-3GSDI-4V1D4T | فيديو 4-Ch 3G-SDI مع خروج الحلقة + RS485 إلى الوراء + 4Ch Tally ، SM 20km ، FC ، بما في ذلك جهاز إرسال 1 ومستقبل 1 ، تستخدم من قبل الأزواج |
