E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| Standards: | IEEE802.3 | Optical Port: | 1 x SFP 100Base-FX |
|---|---|---|---|
| Input Power: | 12~48VDC, 4-pin terminal block | Dimensions (WxDxH):: | 95 x 70 x 30 mm |
| Weight:: | 0.25Kg | Mounting Options:: | DIN-Rail / Wall-mount |
نظرة عامة

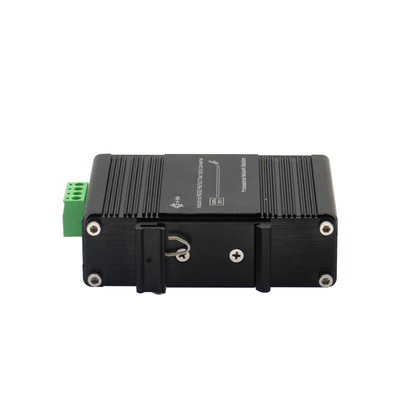

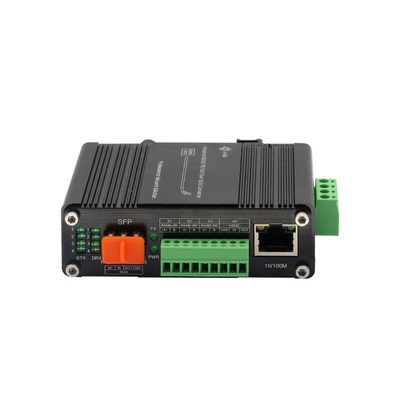

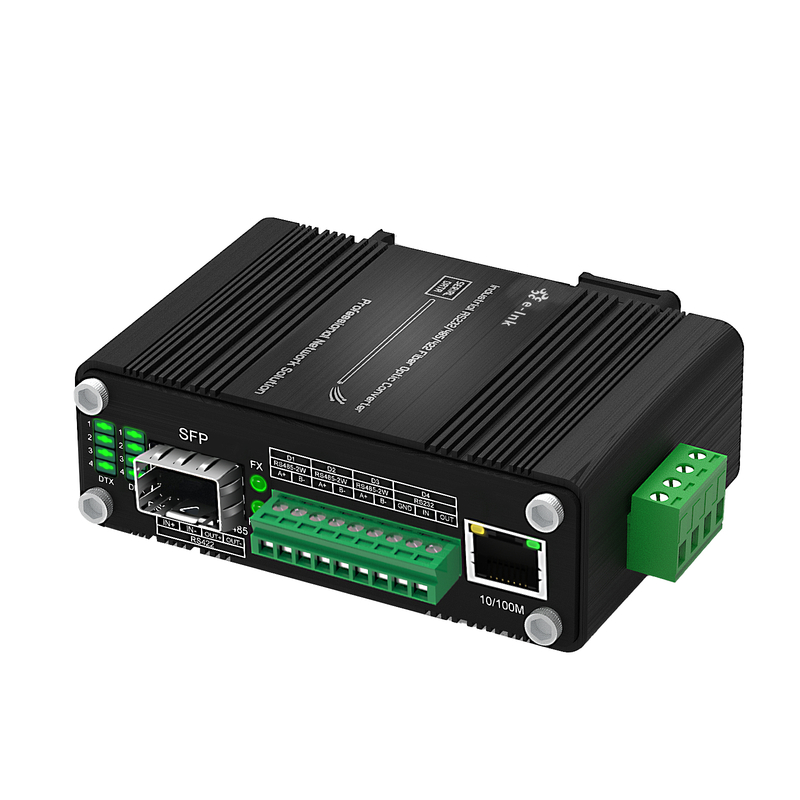

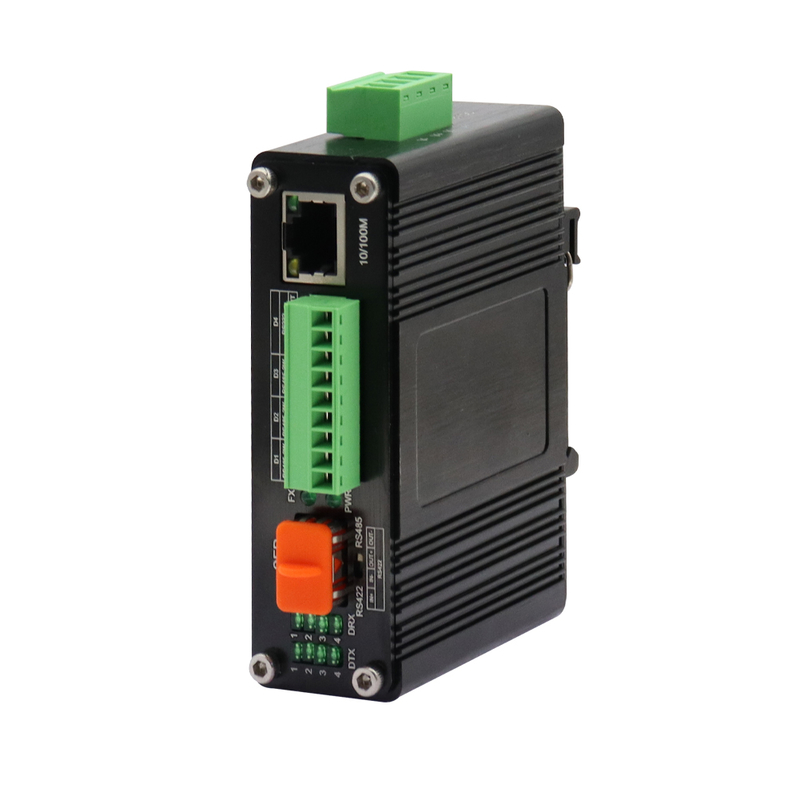

LNK-IMCRS1100-SFP هو محول وسائط من نوع سكة DIN يدعم وحدات SFP الخارجية
ويلبي معيار EN55022. إنه منتج من الدرجة القاسية، ودرجة حرارة التشغيل الخاصة به
تتراوح من -40 درجة مئوية إلى +75 درجة مئوية. يدعم LNK-IMCRS1100-SFP 10/100Base-T و 100Base-X SFP
و RS232/RS485/RS422 بيانات تسلسلية. يدعم منفذ إيثرنت كلاً من الوضع نصف المزدوج والمزدوج الكامل.
يمكن للمستخدمين استخدام أنواع مختلفة من وحدات SFP (ألياف أحادية الوضع/متعددة الأوضاع، 1/2 نواة) حسب
الحاجة. يقوم بتحويل إشارة RS232/RS485/RS422 القياسية / بيانات RJ45 إلى وصلة ألياف ضوئية من أجل
تمديد الإشارة حتى 2 كم على ألياف متعددة الأوضاع و 80 كم على ألياف أحادية الوضع.
الميزات
الفهارس الفنية
|
إيثرنت |
|||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
المعايير: |
IEEE802.3 10Base-T |
||||||||||||||||||||||
|
IEEE802.3u 100Base-TX/FX |
|||||||||||||||||||||||
|
IEEE 802.3az إيثرنت الموفرة للطاقة (EEE) |
|||||||||||||||||||||||
|
نوع المعالجة: |
التخزين وإعادة التوجيه |
||||||||||||||||||||||
|
معدل تصفية التمرير: |
14,880pps (10Mbps) |
||||||||||||||||||||||
|
148,800pps (100Mbps) |
|||||||||||||||||||||||
|
ذاكرة مخزن مؤقت للحزم: |
1 ميغابت |
||||||||||||||||||||||
|
الحد الأقصى لطول الحزمة: |
9K بايت |
||||||||||||||||||||||
|
حجم جدول العناوين |
2K عناوين MAC |
||||||||||||||||||||||
|
الواجهة |
|||||||||||||||||||||||
|
الموصل: |
1x RJ45 |
||||||||||||||||||||||
|
المنفذ البصري: |
1 x SFP 100Base-FX |
||||||||||||||||||||||
| المنفذ التسلسلي: |
1 x RS232/RS485/RS422 طرفية صناعية |
||||||||||||||||||||||
|
|||||||||||||||||||||||
|
الكهربائية والميكانيكية |
|||||||||||||||||||||||
|
طاقة الإدخال: |
12~48VDC، كتلة طرفية ذات 4 سنون |
||||||||||||||||||||||
|
استهلاك الطاقة: |
3 واط كحد أقصى. |
||||||||||||||||||||||
|
مؤشرات LED: |
|||||||||||||||||||||||
|
PWR: |
حالة الطاقة |
||||||||||||||||||||||
|
FX: |
حالة وصلة البيانات |
||||||||||||||||||||||
|
10/100M: |
حالة إيثرنت |
||||||||||||||||||||||
|
DTX 1 2 3 4: |
حالة البيانات التسلسلية |
||||||||||||||||||||||
|
DRX 1 2 3 4 |
حالة البيانات التسلسلية |
||||||||||||||||||||||
|
الأبعاد (العرض × العمق × الارتفاع): |
95 × 70 × 30 ملم |
||||||||||||||||||||||
|
الوزن: |
0.25 كجم |
||||||||||||||||||||||
|
الغلاف: |
علبة ألومنيوم |
||||||||||||||||||||||
|
خيارات التركيب: |
سكة DIN / تركيب على الحائط |
||||||||||||||||||||||
|
البيئية |
|||||||||||||||||||||||
|
درجة حرارة التشغيل: |
-40 درجة مئوية إلى 75 درجة مئوية (-40 درجة فهرنهايت إلى 167 درجة فهرنهايت) |
||||||||||||||||||||||
|
درجة حرارة التخزين: |
-40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت) |
||||||||||||||||||||||
|
الرطوبة النسبية: |
5% إلى 95% بدون تكثف |
||||||||||||||||||||||
|
MTBF |
> 200,000 ساعة |
||||||||||||||||||||||
|
الموافقات التنظيمية
|
ISO9001، CE، FCC، RoHS | ||||||||||||||||||||||
|
EMI: EN55022:2010+AC: 2011، الفئة A EN 61000-3-2: 2006+A1: 2009+A2: 2009 EN 61000-3-3: 2013 EN55024: 2010 |
|||||||||||||||||||||||
|
EMS: IEC 61000-4-2: 2008 (ESD) IEC 61000-4-3: 2010 (RS) IEC 61000-4-4: 2012 (EFT) IEC 61000-4-5: 2014 (Surge) IEC 61000-4-6: 2013 (CS) IEC 61000-4-8: 2009 (PFMF) |
|||||||||||||||||||||||
معلومات الطلب
|

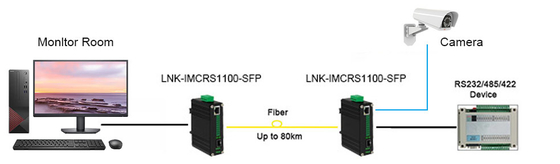

التطبيق
