E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| مسافة الإرسال: | 550 م - 20 كم | طول الموجة: | 1310 نانومتر / 1550 نانومتر |
|---|---|---|---|
| استهلاك الطاقة: | <5 واط | الأبعاد (LxWxH): | 73 × 44 × 17 ملم |
| محول كهرباء: | 5 فولت متزامن | نوع البيانات: | TALLY & Reverse RS485 |

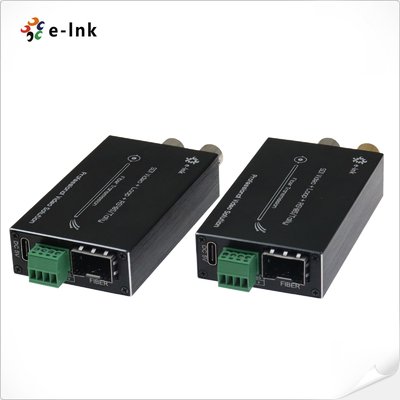

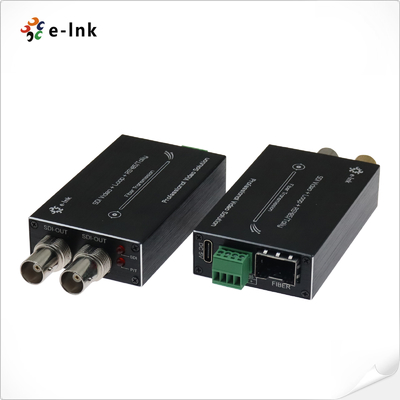

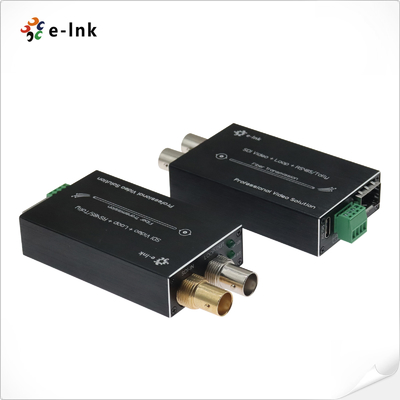

محول ألياف من النوع المصغر 3G-SDI مع Tally و RS485 العكسي
نظرة عامة
يدعم محول الألياف Mini 3G/HD-SDI قناة واحدة من فيديو 3G/HD-SDI (مع صوت مضمن) وإشارة Tally وإشارة RS485 العكسية عبر الألياف الضوئية، ويمكنه إخراج إشارة مراقبة محلية عبر حلقة 3G/HD-SDI. يتضمن محول ألياف الفيديو E-link 3G/HD-SDI جهاز إرسال وجهاز استقبال، ويدعم إرسال إشارات 1080P 3G/HD-SDI.
الميزات
► تتضمن كل قناة 8 قنوات صوت مضمنة؛
► معادلة الكابلات التلقائية، المستخدمة لجميع المعدلات أقل من 3.2 جيجابت/ثانية (Belden 1694A)؛
► إعادة توقيت تلقائي 270 ميجابت/ثانية - 1.48 جيجابت/ثانية - 3 جيجابت/ثانية
► متوافق مباشرة مع أنظمة كاميرات SDI
► قدرة إرسال طويلة تصل إلى 80 كم
► التبديل السريع والتوصيل السريع؛
► التعامل مع جميع الأنماط المرضية، إرسال على مستوى البث الرقمي بالكامل غير المضغوط؛
► مؤشر حالة LED لمراقبة ظروف العمل؛
► نطاق ديناميكي بصري فائق وخالٍ من التعديل؛
► أطوال موجية CWDM 1470~1610nm اختيارية؛
► نطاق درجة حرارة واسع للغاية على المستوى الصناعي (-20℃~+70℃)، قابل للتكيف مع البيئات المختلفة؛
الفهارس الفنية
| واجهة الألياف الضوئية | |
| واجهة الألياف | LC أحادي الاتجاه |
| مسافة الإرسال | 550 متر - 20 كم |
| الطول الموجي | 1310 نانومتر/1550 نانومتر |
| فيديو | |
| واجهة الفيديو | BNC |
| مقاومة إدخال/إخراج الفيديو | 75Ω |
| جهد إدخال/إخراج الفيديو | نموذجي: 1Vpp، دقيقة 0.5Vpp، كحد أقصى 1.5Vpp |
| معدل بتات الفيديو | كحد أقصى 3.2 جيجابت/ثانية |
| الكسب التفاضلي (10%～90% APL) | <1% |
| دعم تنسيق SDI | 625/25 PAL |
| 525/29.97 NTSC، 525/23.98 NTSC | |
| 720p50، 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| معيار فيديو SDI | 270 ميجابت في الثانية (SD-SDI)، 1.485 جيجابت في الثانية/م (HD-SDI) |
| SMPTE425M3Gb/s Mapping(3G-SDI) | |
| واجهة تسلسلية SMPTE424M 3Gb/s (3G-SDI) | |
| بيانات | |
| الواجهة المادية | طرف لولبي قياسي صناعي |
| نوع البيانات | Tally و RS485 العكسي |
| دعم التردد/المعدل | كحد أقصى. 115200 بت في الثانية لـ RS422 |
| BER | <10ˉ9 |
| كهربائي | |
| محول الطاقة | تيار مستمر 5 فولت |
| استهلاك الطاقة | <5W |
| مؤشر LED | |
| SDI | فيديو SDI |
| P/T | مزود الطاقة |
| ميكانيكي | |
| الأبعاد (الطول × العرض × الارتفاع) | 73 × 44 × 17 ملم (TX) |
| الوزن | 75 جرام (TX) |
| الغلاف | علبة ألومنيوم |
| خيارات التركيب | سطح المكتب |
| بيئي | |
| درجة حرارة التشغيل | -20℃～+70℃ |
| درجة حرارة التخزين | -40℃～+80℃ |
| رطوبة التشغيل | 0~95% |
| MTBF | ≥100000 ساعة |

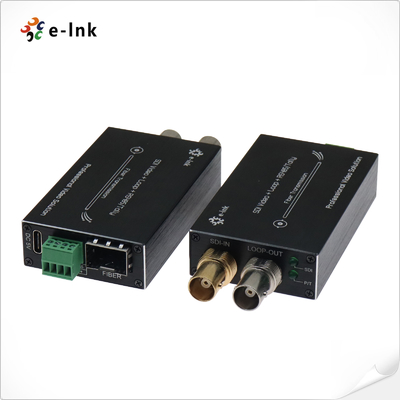

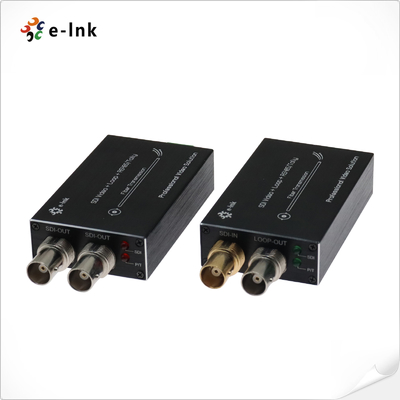

الواجهة و LED
معلومات الطلبالموديل الوصف LNK-M3G-1V-MM من النوع المصغر3G-SDI إلى محول الألياف مع Tally و RS485 العكسي و loop out, MMF, موصل ألياف LC 500 متر, بما في ذلك جهاز الإرسال والاستقبال، يستخدم في أزواج LNK-M3G-1V-20 من النوع المصغر3G-SDI إلى محول الألياف مع Tally و RS485 العكسي و loop out, SMF, موصل ألياف LC 20KM, بما في ذلك جهاز الإرسال والاستقبال، يستخدم في أزواج LNK-M3G-1V-40 من النوع المصغر3G-SDI إلى محول الألياف مع Tally و RS485 العكسي و loop out, SMF, موصل ألياف LC 40KM, بما في ذلك جهاز الإرسال والاستقبال، يستخدم في أزواج

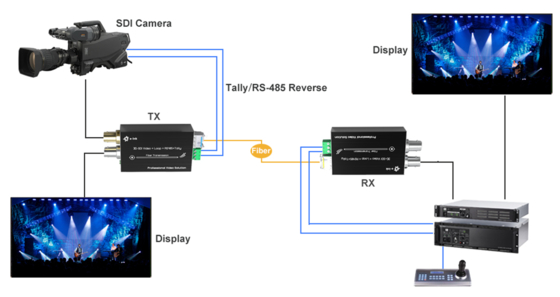

التطبيق
