E-لينك الصين التكنولوجيا المحدودة.
تفاصيل المنتج:
شروط الدفع والشحن:
|
اسم المنتج: | SDI لتحويل الألياف البصرية | القوة: | 12 فولت تيار مستمر |
---|---|---|---|
استهلاك الطاقة: | 6 وات (الحد الأقصى) | البعد: | 117 × 80 × 24 (ملم) |
واجهة الألياف: | Simplex LC | درجة حرارة العمل: | -10 ℃ ~ 70 ℃ |
2G-SDI إلى محول الألياف مع Gigabit Ethernet و 2Ch إلى الوراء RS485
نظرة عامة

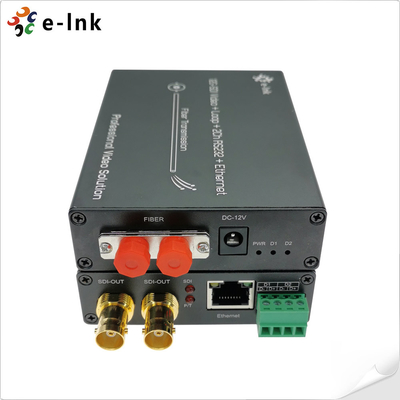

محول الألياف LNK-12GSDI-1V2R1GE سلسلة 12G-SDI
هذا محول الألياف الضوئية عالي الأداء يدعم:
- 1 قناة فيديو 12G-SDI (مع صوت مضمن)
- قناة 1 جيجابيت إثنتر
- قنوات 2 بيانات RS485 ثنائية الاتجاه
يتم نقل جميع الإشارات عبر كابل ألياف ضوئية واحد، مع مراقبة محلية عبر مخرج حلقة 12G.

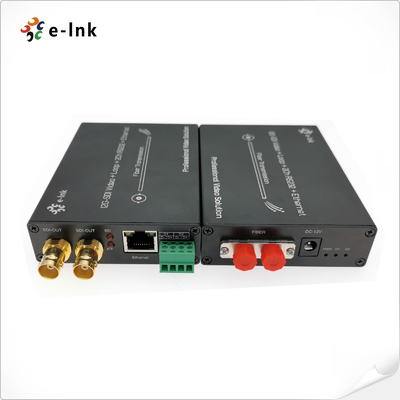

مجموعة E-link 12G Video over Fiber Converters تتضمن جهاز إرسال واحد ومستقبل واحد ، متوافق
مع تنسيقات الفيديو عالية الدقة، بما في ذلك:
- 4K/UltraHD (3840×2160@60Hz)
- 1080p، 1080i، 720p
مثالي للبث المهني، الإنتاج المباشر، ونقل الفيديو عالية الجودة على مسافات طويلة.
الخصائص
كل قناة SDI تتضمن 8-قناة الصوت المدمجة
أقفال Reclocker المتكاملة إلى SMPTE معدلات 11.88Gbps ، 5.94Gbps ، 2.97Gbps ، 1.485Gbps أو
مقسمة على 1.001 سوبراتس و 270 Mbps
يدعم ST-2082-1 ((12G) ، ST-2081-1 ((6G) ، ST-424 ((3G) ، ST-292 ((HD) و ST-259 ((SD)
يدعم 1Ch 10/100/1000M Ethernet
تقنية الألياف الضوئية WDM/CWDM/DWDM؛
يدعم 4K * 2K ((3840 * 2160 @ 60Hz) ، 1080P ، 1080I ، 720P.

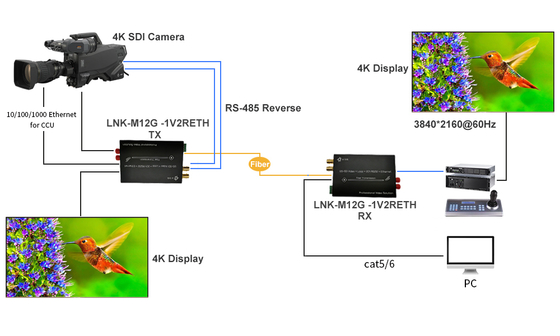

التطبيق
المؤشرات التقنية
الصيغ | يدعم ST-2082-1 ((12G) ، ST-2081-1 ((6G) ، ST-424 ((3G) ، ST-292 ((HD) و ST-259 ((SD) |
متوافق | متوافق مع DVB-ASI و AES10 (MADI) |
المدخلات | 1 × 12G-SDI على BNC |
الناتج | 2 × ألياف FC الضوئية |
1 × 12G-SDI حلقة خارج على BNC | |
القرار المدعوم | التلفزيون عالي الدقة 4K*2K، 1080P، 1080I، 720P |
نطاق الدقة | 3840*2160@60Hz |
مواصفات كابلات الدخول | ≤70m@12G SDI Belden 1694A |
مواصفات كابل الخروج | ≤60m@12G SDI Belden 1694A |
الايثرنت | 10/100/1000Mbps |
نوع البيانات | 2Ch إلى الوراء RS485 |
عرض النطاق الترددي للنقل البصري | 270 ميغاهرتز 12 غيغاهرتز |
القوة | 12 VDC |
استهلاك الطاقة | 6 واط (حد أقصى) |
الأبعاد (LxWxH) | 117 × 80 × 24 (ملم) |
درجة حرارة العمل | -10 درجة مئوية 70 درجة مئوية |
درجة حرارة التخزين | -40 درجة مئوية 85 درجة مئوية |
لوحة
اتصال RS485
الدبوس | - | + |
RS485 | د- | D+ |
