E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| المدخلات: | 1 × 12G-SDI على BNC | القرار المدعوم: | HDTV 4K * 2K ، 1080P ، 1080I ، 720P |
|---|---|---|---|
| نطاق القرار: | 3840 * 2160 عند 60 هرتز | نوع البيانات: | متخلف RS485 |
| القوة: | 5-15 فولت تيار مستمر | الأبعاد (LxWxH): | 80 × 40 × 20 (مم) |
| درجة حرارة العمل: | -40 درجة مئوية 85 درجة مئوية |
نظرة عامة

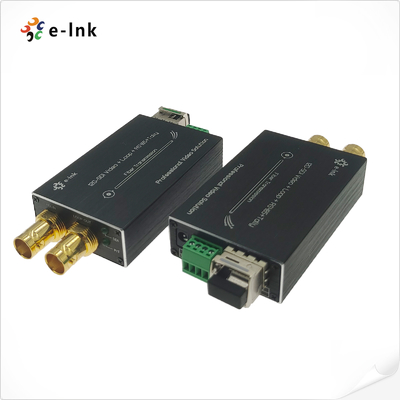

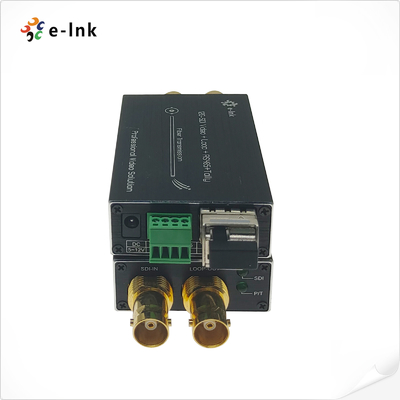

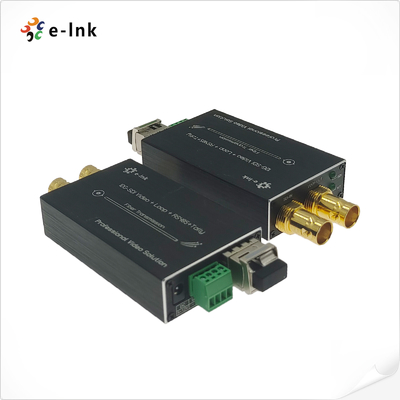

محول الألياف البصرية من سلسلة LNK-M12G-1V1T1D Mini 12G-SDI
هذا محول الألياف المدمجة يدعم:
- 1 قناة 12G-SDI فيديو ((مع صوت مضمن)
- 1 قناة إشارة Tally (لسيطرة الكاميرا / مكالمة داخلية)
- 1 قناة بيانات RS485 ثنائية الاتجاه
يتم نقل جميع الإشارات عبر كابل واحد للألياف الضوئية، مع مراقبة في الوقت الحقيقي عبر حلقة 12G
المخرجات
مجموعة E-link 12G Video over Fiber Converters تتضمن جهاز إرسال واحد ومستقبل واحد ، متوافق
مع تنسيقات الفيديو عالية الدقة، بما في ذلك:
- 4K/UltraHD (3840×2160@60Hz)
- 1080p، 1080i، 720p
مصممة للبث، الإنتاج المباشر، والأنظمة AV المهنية، هذا محول صغير يضمن
إرسال إشارة موثوق به لمسافات طويلة مع تأخير منخفض.
الخصائص
يدعم ST-2082-1 ((12G) ، ST-2081-1 ((6G) ، ST-424 ((3G) ، ST-292 ((HD) و ST-259 ((SD)
متوافقة مباشرة مع أنظمة الكاميرات 12G/6G/3G-SDI
أقفال Reclocker المتكاملة إلى SMPTE معدلات 11.88Gbps ، 5.94Gbps ، 2.97Gbps ، 1.485Gbps أو
مقسمة على 1.001 سوبراتس و 270 Mbps
تقنية الألياف الضوئية WDM/CWDM/DWDM؛
يدعم 4K * 2K ((3840 * 2160 @ 60Hz) ، 1080P ، 1080I ، 720P.
يدعم Tally و RS485 إلى الوراء
يدعم التبديل الساخن والإغلاق الساخن
التطبيق
المؤشرات التقنية
| الصيغ | يدعم ST-2082-1 ((12G) ، ST-2081-1 ((6G) ، ST-424 ((3G) ، ST-292 ((HD) و ST-259 ((SD) |
| متوافق | متوافق مع DVB-ASI و AES10 (MADI) |
| المدخلات | 1 × 12G-SDI على BNC |
| الناتج | 1 × الألياف الضوئية LC |
| 1 × 12G-SDI حلقة خارج على BNC | |
| القرار المدعوم | التلفزيون عالي الدقة 4K*2K، 1080P، 1080I، 720P |
| نطاق الدقة | 3840*2160@60Hz |
| مواصفات كابلات الدخول | ≤70m@12G SDI Belden 1694A |
| مواصفات كابل الخروج | ≤70m@12G SDI Belden 1694A |
| نوع البيانات | إحصاءات متخلفة |
| نوع البيانات | إلى الوراء RS485 |
| عرض النطاق الترددي للنقل البصري | 270 ميغاهرتز 12 غيغاهرتز |
| القوة | 5-15 VDC |
| استهلاك الطاقة | 2 واط (على الأكثر) |
| الأبعاد (LxWxH) | 80 × 40 × 20 (ملم) |
| درجة حرارة التخزين | -40 درجة مئوية 80 درجة مئوية |
| درجة حرارة العمل | -40 درجة مئوية 85 درجة مئوية |
معلومات الطلب
| النموذج | الوصف |
| LNK-M12G-1 فولت1T1D-20 | نوع مصغر 12G-SDI إلى محول الألياف مع Tally ، Reverse RS485 و loop out ، SMF ، LC Fiber Connector 20KM ، بما في ذلك جهاز الإرسال والمتلقي ، يستخدم من قبل الأزواج |
