مُبدِّل إيثرنت مُدار ومُحصَّن مع PoE لشبكات المراقبة الصناعية

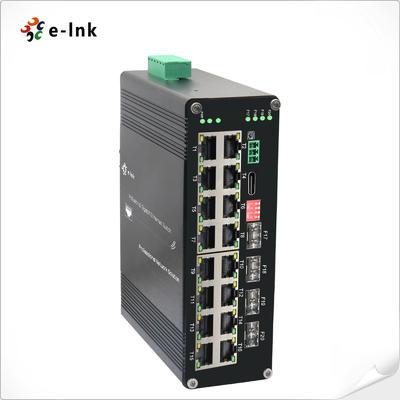

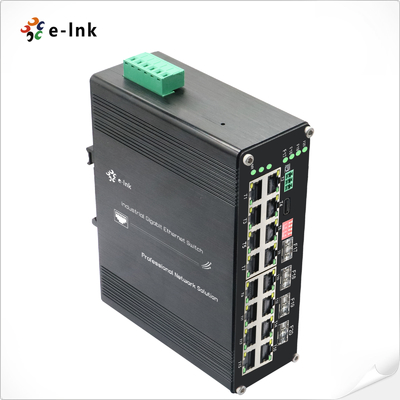

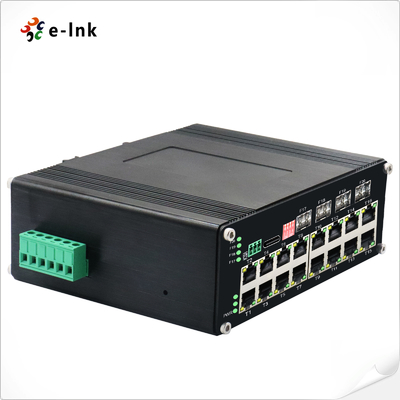

الصناعية L2 + 16-البوابة 10/100/1000T 802.3at PoE + 4-البوابة 1000X SFP مدير Ethernet Switch

نظرة عامة

هذامفتاح الايثنر المتصلب المدار L2+مزودة بـ 16 منفذ RJ45 جيجابيت (10/100/1000Base-T) تدعم IEEE 802.3at PoE + و 4 منفذات SFP Gigabit uplink (1000Base-X) للاتصال بالألياف. تتميز منافذ RJ45وضع كامل / نصف مزدوجوالسيارةMDI/MDI-X، في حين أن فتحات SFP تدعم الألياف أحادية الوضع أو متعددة الوضع ، مما يوفر خيارات نشر متعددة الأبعاد لمسافات طويلة.

تم تصميم هذا التبديل المدار من أجل البيئات الصناعية والصعبة لتوفير الطاقة والبيانات من خلال كابل واحد، وبالتالي تقليل تعقيد التثبيت لكاميرات IP،نقاط وصول لاسلكية، وغيرها من أجهزة PoE عبر المواقع النائية. إدارة L2 + المتقدمة لهذا المنتج، والتي تشمل VLAN، QoS، وميزات الأمن، تضمن مستقرة، فعالة،وتأمين أداء الشبكة للتطبيقات الحرجة.

الخصائص

دعم 16x10/100/1000Base-T + 4x1000Base-X SFP

10/100/1000Mbps RJ45 يدعم منفذ Full/Half-duplex ، التفاوض التلقائي ، MDI / MDIX التلقائي

متوافقة مع الـ IEEE802.3af/at

يدعم DIP Switch VLAN ذات مفتاح واحد ، وإدارة الحلقة ذات مفتاح واحد ، وإعادة تعيين PoE و 250m PoE Network

دعم توصيل منفذ USB-C لإدارة سهلة ، دون الحاجة إلى الوصول إلى منفذ RS232 المتسلسل على الإطلاق

إطار عملاق بـ 10K بايت

إيه إي إي 802.3az إيثيرنت كفاءة في استخدام الطاقة (إيه إي)

‬ غلاف الألومنيوم IP40

يدعم تركيب DIN-Rail

درجة حرارة التشغيل من -40°C إلى 80°C (-40°F إلى 176°F)

المؤشرات التقنية

الايثرنت
المعايير:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d شجرة العرض
معدل الإرسال والفلتر:	14,880pps (10Mbps)
	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
ذاكرة عازلة الحزم:	12M بت
نوع المعالجة:	التخزين والتحويل
عرض النطاق الترددي للخلفية	110 جيجابايت في الثانية
أقصى طول للحزمة:	10K بايتات إطار جمبو
حجم جدول العناوين:	عناوين ماك 8K
واجهة
رابط:	16 × RJ45
RS485:	1 × RS485 (اختياري)
الميناء البصري	4 × 1000Base-X SFP
USB-C:	1 × USB-C (لإدارة)
الواجهة المتسلسلة RS485 (اختياري)
الواجهة الفيزيائية	محطة المسمار الثلاثية الدبوس الصناعية القياسية
نوع البيانات	1Ch RS485 ثنائي الاتجاه
إشارات RS-485	البيانات +، البيانات، GND
مسافة خط الميناء التسلسلي (النحاس)	1000 متر
معدل البود	0 ~ 800kbps
PoE (السلطة عبر Ethernet)
القياسية:	IEEE 802.3at الطاقة عبر الايثنتر بلس
	IEEE 802.3af الطاقة عبر الايثنتر
الميناء:	RJ45
تعيين دبوس الطاقة	4/5 ((+) ، 7/8 ((-)
ميزانية PoE:	ما يصل إلى 480 واط من ميزانية PoE
البيئةنطال
درجة حرارة العمل:	-40°C إلى 80°C (-40°F إلى 176°F)
درجة حرارة التخزين:	-40°C إلى 85°C (-40°F إلى 185°F)
الرطوبة النسبية:	5-95% غير مكثفة
MTBF	> 200،000 ساعة
الكهربائية والميكانيكية

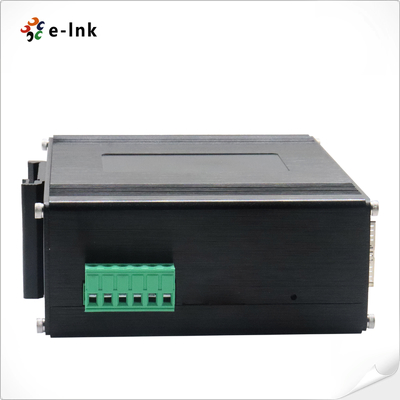

قوة الدخول:	48 ~ 57VDC ، الطاقة الزائدة (6-pin Terminal Block)
استهلاك الطاقة:	8W Max. ((PoE في الاستخدام <480W)
الحماية:
إدخال الطاقة المفرطة:	يمكن إعادة تعيينها تلقائيًا
قطبية عكسية	الحاضر
إدالبديل

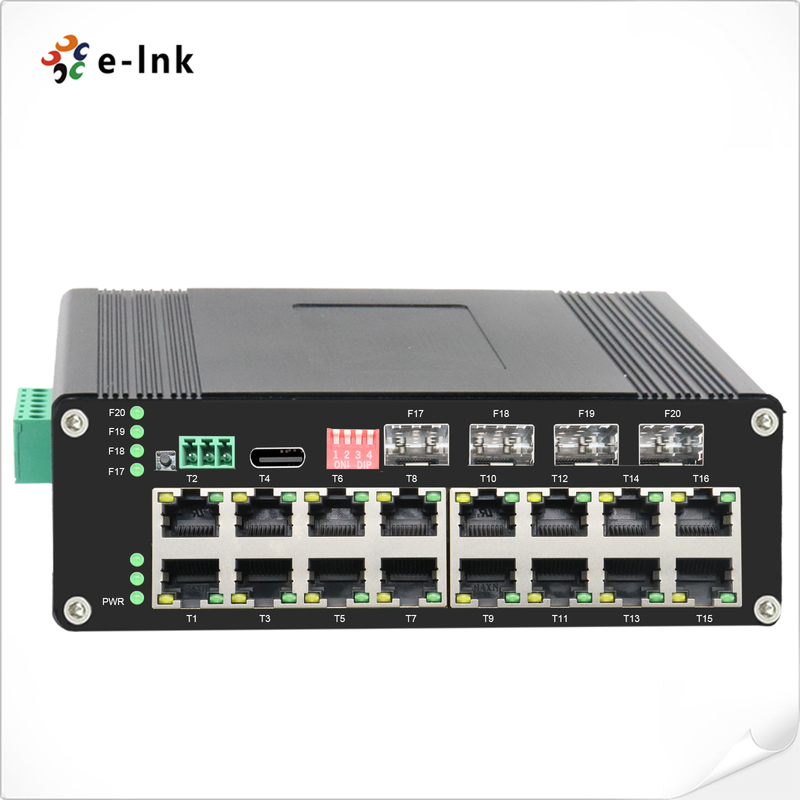

وظيفة مفتاح DIP ذات الأرقام الأربعة	DIP	الوظيفة	الإعدادات
	SW 1	شبكة VLAN	تشغيل	OFF - معاق
	SW 2	إدارة الحلقات	تشغيل	OFF - معاق
	SW 3 (يتم ترقيتها)	250m شبكة PoE	تشغيل	OFF - معاق
	SW 4 (يتم ترقيتها)	إعادة تعيين PoE	تشغيل	OFF - معاق
مؤشرات LED:
(بي دبليو آر):	حالة الطاقة
الايثنتر (على كل منفذ):	الرابط/النشاط
(بوي):	حالة PoE
الألياف:	منفذ SFP جيجابيت: F17 ~ F20
الأبعاد (WxDxH):	155 × 115 × 85 مم
وزن:	1.2 كجم
الغلاف:	غلاف من الألومنيوم
خيارات التثبيت:	صلّة DIN-Rail
ميزات البرنامج
بروتوكولات الإفراج	دعم STP/RSTP/MSTP/ERPSv2، تجميع الروابط
دعم البث المتعدد	دعم IGMP Snooping V1/V2/V3, دعم GMRP, GVMP,802.1Q
شبكة VLAN	دعم IEEE 802.1Q 4K VLAN، دعم QINQ، VLAN مزدوج،
إدارة الوقت	SNTP
QOS	إعادة التوجيه القائم على التدفق الحد من المعدل القائم على التدفق تصفية الحزم على أساس التدفق 8*صفوف الإخراج لكل منفذ 802.1p/DSCP تعيين الأولوية تقييم الجودة للخدمة المختلفة، علامة الأولوية/الملاحظة خوارزمية جدولة الطابور (SP، WRR، SP+WRR)
خط الجهاز	إصدار ACL من الميناء ACL القائمة على المنفذ و VLAN تصفية الحزم من L2 إلى L4، مطابقة لأول 80 بايت من الرسالة. توفير ACL على أساس MAC ، عنوان MAC الوجهة ، مصدر IP ، IP الوجهة ، نوع بروتوكول IP ، TCP / UDP Port ، TCP / UDP Port Range ، و VLAN ، الخ
إدارة PoE	الحد الأقصى للطاقة الكلية لمصدر الطاقة PoE تخصيص الطاقة الخارجة PoE تكوين أولوية مخرج PoE حالة عمل PoE جدولة عملية PoE
الصيانة التشخيصية	دعم مرايا الموانئ، سيسلوغ، بينغ
وظيفة الإدارة	دعم CLI، WEB، SNMPv1/v2/v3، خادم Telnet للإدارة، EEE، LLDP، DHCP Server/Client (IPv4/IPv6) ، Cloud/MQTT
إدارة الإنذار	دعم إطلاق إنذار إرسال واحد، RMON، TRAP
الأمن	حماية العواصف الإذاعية، HTTPS/SSLv3، AAA و RADIUS، SSH2.0 دعم DHCP Snooping، الخيار 82،802.1X الوصول الأمني دعم إدارة التسلسل الهرمي للمستخدم، قائمة تحكم وصول ACL، دعم DDOS، تصفية / ربط MAC القائم على الموانئ، الثقوب السوداء MAC، حماية مصدر IP، عزل الموانئ، حد سرعة رسالة ARP
الميزات المتقدمة الطبقة 2+	إدارة IPv4/IPv6 مسار ثابت
الموافقات التنظيمية
ISO9001، CE، RoHS، FCC
EN55022:2010+AC: 2011، الفئة A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (الارتفاع)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)

معلومات الطلب

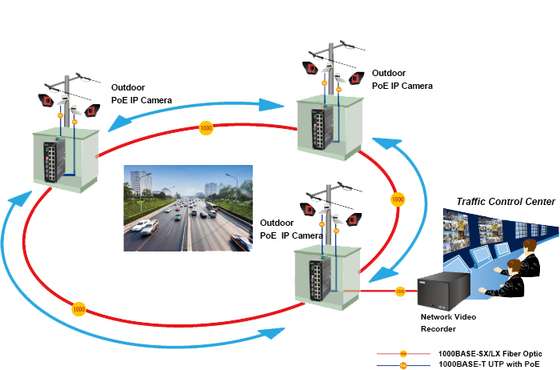

التطبيق
