E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| محول كهرباء: | 5 فولت متزامن | استهلاك الطاقة: | <5 واط |
|---|---|---|---|
| البعد: | 73 × 44 × 17 مم (تكساس) 73 × 44 × 17 مم (RX) 185 × 132 × 100 مم (حزمة) | طول الموجة: | 1310 نانومتر / 1550 نانومتر |
| مسافة الإرسال: | 550 م - 20 كم | الوزن: | 75G (TX) 75G (RX) 450G (حزمة) |

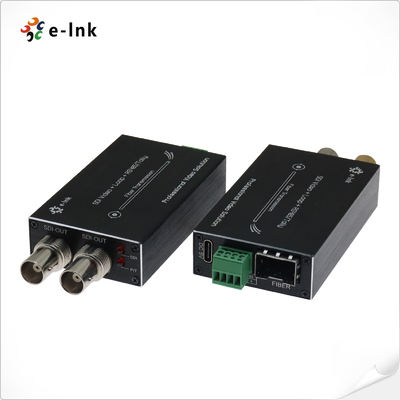

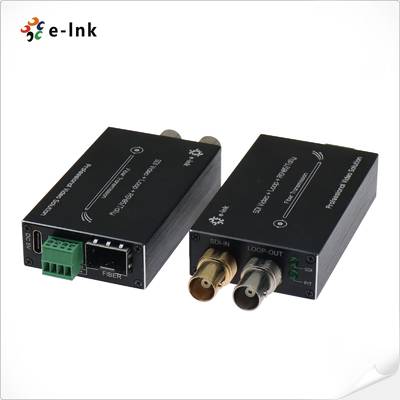

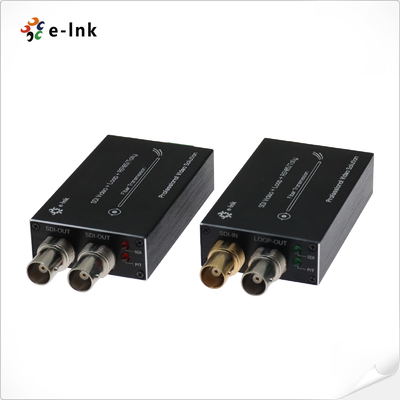

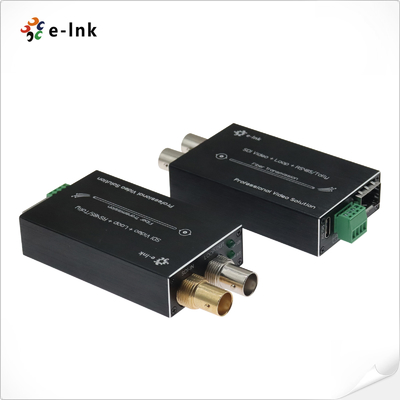

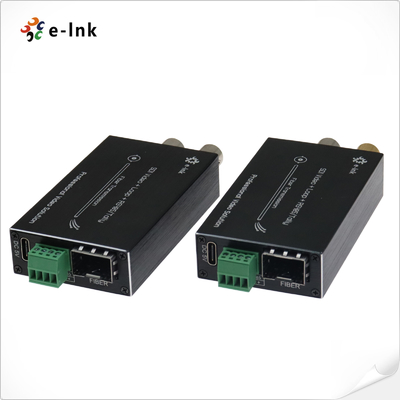

محول الألياف من النوع المصغر 3G-SDI مع Tally و RS485 العكسي
الميزات ► تتضمن كل قناة صوتًا بـ 8 قنواتمضمنًا؛ ► معادلة الكابلات التلقائية، المستخدمة لجميع المعدلات أقل من 3.2 جيجابت/ثانية (Belden 1694A)؛ ► إعادة توقيت تلقائي 270 ميجابت/ثانية - 1.48 جيجابت/ثانية - 3 جيجابت/ثانية ► متوافق مباشرة مع أنظمة كاميرات SDI ► قدرة إرسال طويلة تصل إلى 80 كم ► التبديل السريع والتوصيل السريع؛ ► التعامل مع جميع الأنماط المرضية، إرسال مستوى البث الرقمي بالكامل غير المضغوط؛ ► مؤشر حالة LED لمراقبة ظروف العمل؛ ► نطاق ديناميكي بصري فائق وخالٍ من التعديل؛ ► 1470~1610nm CWDM أطوال موجية اختيارية؛ ► نطاق درجة حرارة واسع للغاية على المستوى الصناعي (-20℃~+70℃)، قابل للتكيف مع البيئات المختلفة؛ الفهارس الفنية بحد أقصى 115200 بت في الثانية لـ RS422 73 × 44 × 17 مم (TX) 75 جرام (TX) معلومات الطلب
نظرة عامة
يقوم محول الألياف 3G/HD-SDI من النوع المصغر بنقل فيديو 3G/HD-SDI أحادي القناة (مع صوت مضمن)، و
Tally، و إشارات RS485 العكسية عبر كابل ألياف ضوئية واحد. وهو يدعم حلقة 3G/HD-SDI محلية
إخراج للمراقبة في الوقت الفعلي. هذا
الحل المدمج يتضمن جهاز إرسال
وجهاز استقبال، مما يوفر 1080P 3G/HD-SDI إرسالًا مستقرًا وعالي الجودة للبث,
الأحداث المباشرة وأنظمة الفيديو الاحترافية.
واجهة الألياف الضوئية واجهة الألياف Simplex LC مسافة الإرسال 550 متر - 20 كم الطول الموجي 1310 نانومتر/1550 نانومتر فيديو واجهة الفيديو BNC مقاومة إدخال/إخراج الفيديو 75Ω جهد إدخال/إخراج الفيديو نموذجي: 1Vpp، دقيقة 0.5Vpp، بحد أقصى 1.5Vpp معدل بت الفيديو بحد أقصى 3.2 جيجابت/ثانية الكسب التفاضلي (10%～90% APL) <1% دعم تنسيق SDI 625/25 PAL 525/29.97 NTSC, 525/23.98 NTSC 720p50, 720p59.94 1080i 23/24/30/50/59.94 1080P 23.98/24/30/50/60 معيار فيديو SDI 270 ميجابت في الثانية (SD-SDI)، 1.485 جيجابت في الثانية/م (HD-SDI) SMPTE425M3Gb/s Mapping(3G-SDI) SMPTE424M 3 جيجابت/ثانية واجهة تسلسلية (3G-SDI) بيانات الواجهة المادية طرف لولبي قياسي صناعي نوع البيانات Tally & Reverse RS485 دعم التردد/المعدل
بحد أقصى 57600 بت في الثانية لـ RS485BER <10ˉ9 كهربائي محول الطاقة DC 5V استهلاك الطاقة <5W مؤشر LED SDI فيديو SDI P/T مزود الطاقة ميكانيكي الأبعاد (الطول × العرض × الارتفاع)
73 × 44 × 17 مم (RX)
185 × 132 × 100 مم (الحزمة)الوزن
75 جرام (RX)
450 جرام (الحزمة)الغلاف علبة ألومنيوم خيارات التركيب سطح المكتب بيئي درجة حرارة التشغيل -20℃～+70℃ درجة حرارة التخزين -40℃～+80℃ رطوبة التشغيل 0~95% MTBF ≥100000 ساعة
الموديل الوصف LNK-M3G-1V-MM من النوع المصغر 3G-SDI إلى محول الألياف مع Tally & Reverse RS485 وخرج الحلقة، MMF, موصل ألياف LC 500 متر، بما في ذلك جهاز الإرسال وجهاز الاستقبال، المستخدمة في أزواج LNK-M3G-1V-20 من النوع المصغر 3G-SDI إلى محول الألياف مع Tally & Reverse RS485 وخرج الحلقة، SMF، موصل ألياف LC 20 كم، بما في ذلك جهاز الإرسال وجهاز الاستقبال، المستخدمة في أزواج LNK-M3G-1V-40 من النوع المصغر 3G-SDI إلى محول الألياف مع Tally & Reverse RS485 وخرج الحلقة، SMF، موصل ألياف LC 40 كم، بما في ذلك جهاز الإرسال وجهاز الاستقبال، المستخدمة في أزواج

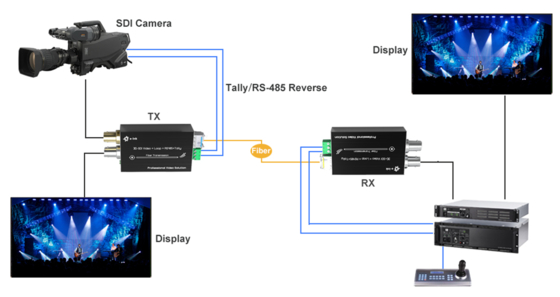

التطبيق
