E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | محول وسائط إيثرنت الصناعي | درجة حرارة التخزين: | -40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت) |
|---|---|---|---|
| منفذ بصري: | 1 × SFP 1000Base-X أو 100Base-FX (الكشف التلقائي) | الأبعاد: | 95 × 70 × 30 ملم |
| مدخل الطاقة: | 12 ~ 48 فولت تيار مستمر | موصل: | 1 منفذ RJ45 |

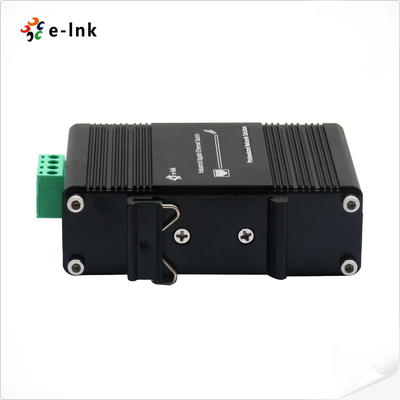

LNK-IMC3012-SFP هو محول وسائط من الدرجة الصناعية مصمم للتركيب على سكة DIN لشبكات موثوقة
الاتصال في البيئات القاسية. يوفر هذا الجهاز المقوى تحويلًا سلسًا بين
إيثرنت النحاسي 10/100/1000Base-T وشبكات الألياف 100/1000Base-X من خلال فتحة SFP المرنة الخاصة به،
دعم وحدات SFP المختلفة أحادية أو متعددة الأوضاع (أحادية/ثنائية النواة) لتلبية متطلبات التطبيقات المتنوعة.
تم تصميمه للتطبيقات الصناعية، ويتميز المحول بما يلي:
- نطاق درجة حرارة التشغيل الممتد ** (-40 درجة مئوية إلى +75 درجة مئوية)
- تصميم متين ** يفي بمعايير **EN55022 EMC**
- منفذ إيثرنت مزدوج الوضع ** يدعم كلاً من ** التشغيل نصف المزدوج والتشغيل المزدوج الكامل
- توافق SFP القابل للتبديل السريع ** لاتصال الألياف المرن
- تركيب سكة DIN المضغوط ** لسهولة التركيب في خزائن التحكم
بفضل تصميمه القوي وخيارات الاتصال المتنوعة، يعتبر LNK-IMC3012-SFP مثاليًا لـ
الأتمتة الصناعية وأنظمة النقل وشبكات المرافق التي تتطلب تحويل وسائط موثوق به
في البيئات الصعبة. يضمن الجهاز أداءً مستقرًا مع توفير المرونة لـ
التكيف مع احتياجات البنية التحتية للألياف المختلفة.
الميزات
► إدخال طاقة كتلة طرفية 12~48VDC

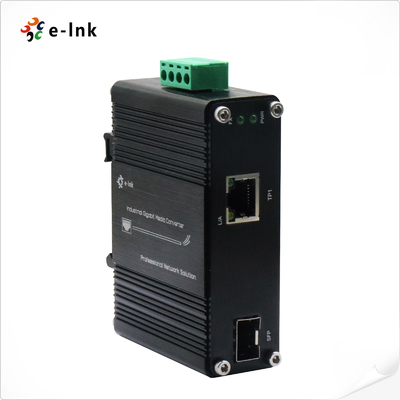

► يدعم تركيب سكة DIN وتركيب على الحائط
► مقاوم للبيئة -40 درجة مئوية إلى 75 درجة مئوية (-40 درجة فهرنهايت إلى 167 درجة فهرنهايت) درجة حرارة التشغيل
► يدعم التشغيل المزدوج الكامل/نصف المزدوج، والتفاوض التلقائي
► متوافق مع IEEE 802.3az إيثرنت موفر للطاقة (EEE)
► مؤشرات LED واسعة النطاق لتشخيص الشبكة

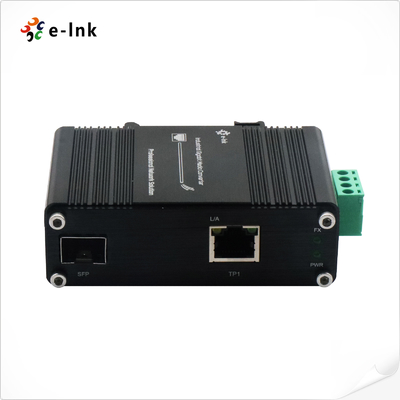

► منفذ واحد 10/100/1000BASE-T RJ45 مع وظيفة MDI / MDI-X التلقائية
► منفذ SFP واحد، وضع مزدوج 100Base-FX أو 1000Base-X (كشف تلقائي)

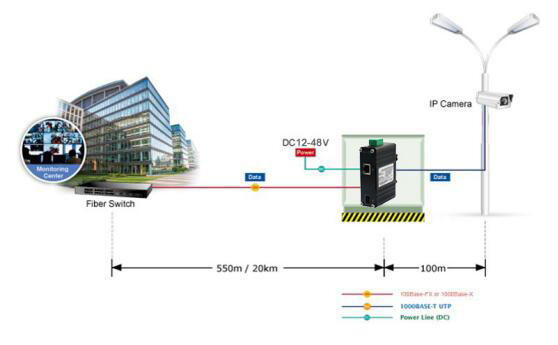

التطبيق
الفهارس الفنية
إيثرنت
المعايير:
| IEEE802.3 10Base-T | |
| IEEE802.3u 100Base-TX/FX | IEEE802.3ab 1000Base-T |
| IEEE802.3z 1000Base-X | |
| IEEE 802.3az إيثرنت موفر للطاقة (EEE) | |
| نوع المعالجة: | |
| التخزين وإعادة التوجيه | |
| معدل تصفية التمرير: | 14,880pps (10 ميجابت في الثانية) |
| 148,800pps (100 ميجابت في الثانية) | 1,488,000pps (1000 ميجابت في الثانية) |
| ذاكرة مخزن مؤقت للحزم: | |
| 1 ميجابت | |
| الحد الأقصى لطول الحزمة: | 9 كيلو بايت |
| حجم جدول العناوين | 2K عناوين MAC |
| الواجهة | الموصل: |
| 1x RJ45 | |
| المنفذ البصري: | 1 x SFP 1000Base-X أو 100Base-FX (كشف تلقائي) |
| كهربائي وميكانيكي | طاقة الإدخال: |
| 12~48VDC، كتلة طرفية ذات 4 سنون | |
| استهلاك الطاقة: | 3 واط كحد أقصى. |
| مؤشرات LED: | PWR: |
| حالة الطاقة | |
| L/A: | حالة رابط البيانات |
| SPD: | حالة إيثرنت |
| 100M/1000M: | حالة رابط الألياف |
| الأبعاد (العرض × العمق × الارتفاع): | 95 × 70 × 30 ملم |
| الوزن: | 0.25 كجم |
| الغلاف: | علبة ألومنيوم |
| خيارات التركيب: | سكة DIN / تركيب على الحائط |
| بيئي | درجة حرارة التشغيل: |
| -40 درجة مئوية إلى 75 درجة مئوية (-40 درجة فهرنهايت إلى 167 درجة فهرنهايت) | |
| درجة حرارة التخزين: | -40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت) |
| الرطوبة النسبية: | 5% إلى 95% بدون تكاثف |
| MTBF | > 200,000 ساعة |
| الموافقات التنظيمية | ISO9001، CE، FCC، RoHS |
| EMI: | |
| EN55022:2010+AC: 2011، الفئة أ | |
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009 EN 61000-3-3: 2013 EN55024: 2010 EMS: IEC 61000-4-2: 2008 (ESD) |
|
|
IEC 61000-4-3: 2010 (RS) IEC 61000-4-4: 2012 (EFT) IEC 61000-4-5: 2014 (Surge) IEC 61000-4-6: 2013 (CS) IEC 61000-4-8: 2009 (PFMF) معلومات الطلب الموديل |
|
الوصف
| LNK-IMC3012-SFP | محول وسائط إيثرنت SFP المقوى من 10/1001000BASE-TX إلى 100/1000BASE-X |
| خيارات SFP | ► خيار SFP. يرجى تحديد SFP الخاص بك في صفحة خيارات SFP (SFP الصناعي). |
| ► يجب شراء وحدة SFP بشكل منفصل. | خيارات التركيب |
| ► مثبت قوس سكة DIN الافتراضي؛ يتم تضمين قوس التثبيت على الحائط. | |
| خيارات الطاقة | ► مزود طاقة 24W/1A 24VDC. سلك مفتوح للكتلة الطرفية |
| ► يجب شراء مزود الطاقة بشكل منفصل. | |
