E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| موصل: | 2 منفذ RJ45 | منفذ بصري: | 1 × SFP 1000Base-X أو 100Base-FX (الكشف التلقائي) |
|---|---|---|---|
| مدخل الطاقة: | 12 ~ 48VDC ، كتلة طرفية ذات 4 سنون | الأبعاد (WxDxH): | 95 × 70 × 30 ملم |
| الوزن: | 0.25 كجم | الغلاف: | حالة الألومنيوم |
نظرة عامة

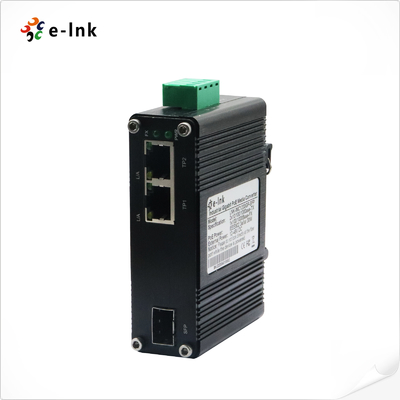

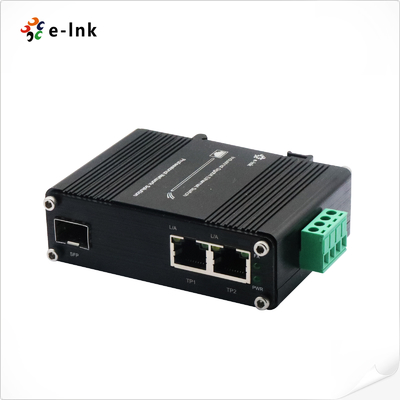

تمثل سلسلة LNK-IMC1200G-SFP خطًا قويًا من محولات الوسائط المثبتة على سكة DIN والمصممة
لتطبيقات الشبكات الصناعية. تتميز هذه الأجهزة ذات الدرجة القوية باتصال بمنفذين مع
إيثرنت نحاسي 10/100/1000Base-T وواجهات ألياف 100/1000Base-X SFP، مما يوفر وسائط مرنة
إمكانيات التحويل. تم تصميمها من أجل الموثوقية في البيئات القاسية، تعمل السلسلة عبر
نطاق درجة حرارة ممتد من -40 درجة مئوية إلى +75 درجة مئوية مع الحفاظ على الامتثال لمعايير EN55022.
بدعم كل من وضعي نصف الازدواج والازدواج الكامل، تستوعب هذه المحولات وحدات SFP المختلفة
(أحادي الوضع / متعدد الأوضاع، 1/2 نواة) لتلبية متطلبات شبكة الألياف المتنوعة. مثالية للصناعية
الأتمتة والنقل والتركيبات الخارجية، توفر سلسلة LNK-IMC1200G-SFP أداءً مستقرًا
حيث تفشل المعدات القياسية ذات الدرجة التجارية.
التحسينات الرئيسية:
1. يحدد بوضوح كسلسلة بدلاً من نموذج واحد
2. مواصفات فنية منظمة بشكل أفضل
3. اقتراح قيمة أقوى للاستخدام الصناعي
4. يتضمن أمثلة تطبيق محددة
5. لغة فنية أكثر احترافية
6. يحافظ على جميع المواصفات الهامة مع تحسين التدفق
7. يضيف سياقًا حول ظروف التشغيل ("حيث تفشل المعدات القياسية")
الميزات
► مدخل طاقة كتلة طرفية 12~48VDC

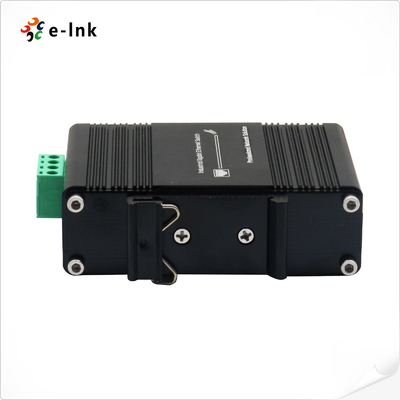

► يدعم تركيب DIN-Rail و Wall-mount
► بيئة قاسية -40 درجة مئوية إلى 75 درجة مئوية (-40 درجة فهرنهايت إلى 167 درجة فهرنهايت) درجة حرارة التشغيل
► يدعم الازدواج الكامل / نصف الازدواج، التفاوض التلقائي
► IEEE 802.3az إيثرنت موفرة للطاقة (EEE)
► منفذان 10/100/1000BASE-T RJ45 مع وظيفة MDI / MDI-X التلقائية
► منفذ SFP واحد، وضع مزدوج 100Base-FX أو 1000Base-X (الكشف التلقائي)

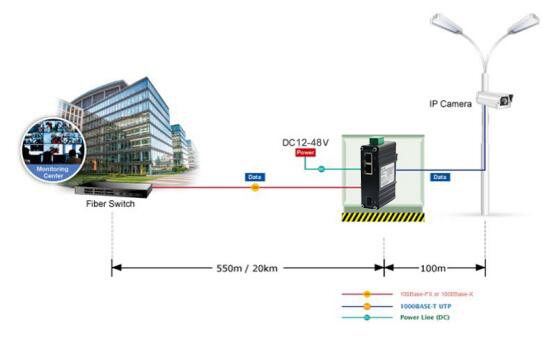

التطبيق
الفهارس الفنية
| إيثرنت | |
| المعايير: | IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX | |
| IEEE802.3ab 1000Base-T | |
| IEEE802.3z 1000Base-X | |
| IEEE 802.3az إيثرنت موفرة للطاقة (EEE) | |
| نوع المعالجة: | التخزين وإعادة التوجيه |
| معدل تصفية التمرير: | 14,880pps (10Mbps) |
| 148,800pps (100Mbps) | |
| 1,488,000pps (1000Mbps) | |
| ذاكرة مخزن مؤقت للحزم: | 1 ميغابت |
| الحد الأقصى لطول الحزمة: | 9K بايت |
| حجم جدول العناوين | 2K عناوين MAC |
| الواجهة | |
| الموصل: | 2 × RJ45 |
| المنفذ البصري: | 1 x SFP 1000Base-X أو 100Base-FX (الكشف التلقائي) |
| كهربائي وميكانيكي | |
| طاقة الإدخال: | 12~48VDC، كتلة طرفية ذات 4 سنون |
| استهلاك الطاقة: | 5 واط كحد أقصى. |
| مؤشرات LED: | |
| PWR: | حالة الطاقة |
| L/A: | حالة رابط البيانات |
| SPD: | حالة إيثرنت |
| 100M/1000M: | حالة رابط الألياف |
| الأبعاد (العرض × العمق × الارتفاع): | 95 × 70 × 30 مم |
| الوزن: | 0.25 كجم |
| الغلاف: | علبة ألومنيوم |
| خيارات التركيب: | DIN-Rail / Wall-mount |
| بيئي | |
| درجة حرارة التشغيل: | -40 درجة مئوية إلى 75 درجة مئوية (-40 درجة فهرنهايت إلى 167 درجة فهرنهايت) |
| درجة حرارة التخزين: | -40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت) |
| الرطوبة النسبية: | 5% إلى 95% بدون تكاثف |
| MTBF | > 200,000 ساعة |
| موافقات تنظيمية | |
| ISO9001، CE، FCC، RoHS | |
|
EMI: EN55022:2010+AC: 2011، الفئة أ EN 61000-3-2: 2006+A1: 2009+A2: 2009 EN 61000-3-3: 2013 EN55024: 2010
|
|
|
EMS: IEC 61000-4-2: 2008 (ESD) IEC 61000-4-3: 2010 (RS) IEC 61000-4-4: 2012 (EFT) IEC 61000-4-5: 2014 (Surge) IEC 61000-4-6: 2013 (CS) IEC 61000-4-8: 2009 (PFMF) |
|
معلومات الطلب
| الموديل | الوصف |
| LNK-IMC1200G-SFP | محول وسائط SFP 100/1000BASE-X إلى 10/1001000BASE-TX ذو منفذين |
| خيارات SFP | ► خيار SFP. يرجى تحديد SFP الخاص بك في صفحة خيارات SFP (SFP الصناعي). |
| ► يجب شراء وحدة SFP بشكل منفصل. | |
| خيارات التركيب | ► مثبت قوس DIN-Rail افتراضي؛ يتم تضمين قوس تثبيت الحائط. |
| خيارات الطاقة | ► 24W/1A 24VDC مزود الطاقة. سلك مفتوح للكتلة الطرفية |
| ► يجب شراء مزود الطاقة بشكل منفصل. |
