E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| مدخل: | 1 × 12G-SDI على BNC | قرار مدعوم: | HDTV 4K * 2K ، 1080P ، 1080I ، 720P |
|---|---|---|---|
| درجة حرارة التشغيل: | -40 درجة مئوية 85 درجة مئوية | الأبعاد (LXWXH): | 80 × 40 × 20 (مم) |
| قوة: | 5-15 فولت تيار مستمر | استهلاك الطاقة: | 2W (كحد أقصى) |
| إبراز: | محول RS485 من SDI إلى الألياف,محول صوت SDI إلى الألياف الضوئية,محول Tally SDI إلى الألياف الضوئية,Audio SDI To Fiber Optic Converter,Tally SDI To Fiber Optic Converter |
||

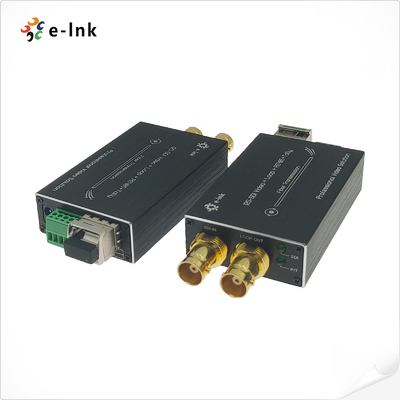

محول Mini 12G-SDI إلى ألياف ضوئية مع Tally و RS485
نظرة عامة على محول Mini 12G-SDI إلى ألياف ضوئية
يدعم محول الألياف الضوئية Mini 12G-SDI هذا الإرسال المتزامن لقناة واحدة من فيديو 12G
(مع صوت مضمن) ، وقناة واحدة من إشارة التجميع ، وقناة واحدة من إشارة التحكم RS485 العكسية عبر
ألياف ضوئية واحدة. كما يتميز بمنفذ إخراج حلقي 12G للمراقبة المحلية.
يتكون محول الفيديو بالألياف الضوئية E-link 12G من جهاز إرسال وجهاز استقبال ، ويدعم دقة فيديو عالية الدقة
مثل 4K×2K (3840×2160@60Hz), 1080P, 1080I, و 720P. إنه مناسب لـالبث, الاستوديو, البث المباشر,
و ما بعد الإنتاج عالي الدقة.
ميزات محول Mini 12G-SDI إلى ألياف ضوئية
دعم الصوت المضمن:
تحمل كل قناة SDI 8 قنوات من الصوت المضمن للإرسال السمعي البصري المتزامن.
المعادلة التلقائية للكابل:
تضمن سلامة الإشارة المثلى عبر أطوال وظروف الكابلات المختلفة.
دعم شامل لمعيار SDI:
متوافق تمامًا مع ST-2082-1 (12G) و ST-2081-1 (6G) و ST-424 (3G) و ST-292 (HD) و ST-259 (SD).
Reclocker مدمج:
يقفل على معدلات SMPTE بما في ذلك 11.88 جيجابت في الثانية و 5.94 جيجابت في الثانية و 2.97 جيجابت في الثانية و 1.485 جيجابت في الثانية والمعدلات الفرعية (مقسومة على 1.001) و 270 ميجابت في الثانية.
الإرسال لمسافات طويلة:
يدعم مسافات من 10 كم (6.2 ميل) حتى 80 كم ، اعتمادًا على التكوين.
دعم Tally و RS485:
يوفر دعم إشارة التجميع واتصال RS485 الخلفي للتحكم والمراقبة.
تشغيل قابل للتبديل السريع:
يدعم التبديل السريع والتوصيل السريع لسهولة الصيانة والتشغيل المستمر.
جودة البث:
يوفر إرسال إشارة رقمية كاملة غير مضغوطة لتطبيقات البث الاحترافية.
دعم واسع للدقة:
متوافق مع تنسيقات 4K×2K (3840×2160@60Hz) و 1080P و 1080I و 720P.
تكنولوجيا بصرية متقدمة:
يستخدم تقنيات الألياف الضوئية WDM / CWDM / DWDM مع نطاق ديناميكي فائق ولا يتطلب أي تعديل.

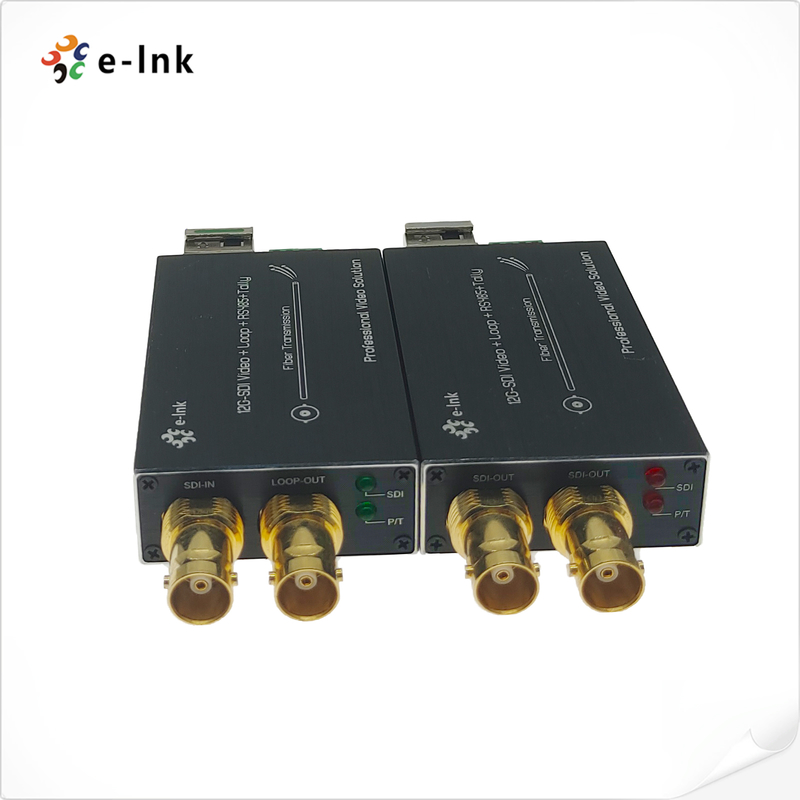

لوحة وواجهة محول Mini 12G-SDI إلى ألياف ضوئية
فهرس تقنيات ميزات محول Mini 12G-SDI إلى ألياف ضوئية
| التنسيقات | يدعم ST-2082-1 (12G) و ST-2081-1 (6G) و ST-424 (3G) و ST-292 (HD) و ST-259 (SD) |
| متوافق | متوافق مع DVB-ASI و AES10 (MADI) |
| الإدخال | 1 x 12G-SDI على BNC |
| الإخراج | 1 x ألياف ضوئية LC |
| 1 x 12G-SDI loop-out على BNC | |
| الدقة المدعومة | HDTV 4K * 2K ، 1080P ، 1080I ، 720P |
| نطاق الدقة | 3840 * 2160 @ 60Hz |
| مواصفات كابل الإدخال | &le؛ 70m @ 12G SDI Belden 1694A |
| مواصفات كابل الإخراج | &le؛ 70m @ 12G SDI Belden 1694A |
| نوع البيانات | Tally للخلف |
| نوع البيانات | RS485 للخلف |
| عرض النطاق الترددي للإرسال البصري | 270 ميجاهرتز ~ 12 جيجاهرتز |
| الطاقة | 5-15 VDC |
| استهلاك الطاقة | 2 واط (كحد أقصى) |
| الأبعاد (الطول × العرض × الارتفاع) | 80 × 40 × 20 (مم) |
| درجة حرارة التخزين | -40 درجة مئوية ~ 80 درجة مئوية |
| درجة حرارة التشغيل | -40 درجة مئوية ~ 85 درجة مئوية |
أبعاد وحجم محول Mini 12G-SDI إلى ألياف ضوئية
معلومات طلب محول Mini 12G-SDI إلى ألياف ضوئية
| الموديل | الوصف |
| LNK-M12G-1V1T1D-20 | نوع صغير12G-SDI إلى محول الأليافمع Tally و Reverse RS485 و loop out, SMF ، موصل ألياف LC 20KM ، بما في ذلك جهاز الإرسال والاستقبال ، المستخدمة في أزواج |
تطبيق محول Mini 12G-SDI إلى ألياف ضوئية
سياسة ما بعد البيع والضمان
يتكون من خدمة العملاء عبر الإنترنت و خدمة العملاء عبر الهاتف, توفير
استشارة المنتج, الدعم الفني عن بعد, خدمات الصيانة والقبول.
سياسة الخدمة: استبدال لمدة ثلاثة أشهر وضمان لمدة ثلاث سنوات.
الاستبدال: في غضون ثلاثة أشهر من شراء سلسلة من المنتجات ، بعد اختبار فشل المنتج
من قبل الفنيين والأضرار التي من صنع الإنسان والتي تسببها كوارث غير طبيعية ، يمكن للمشتري مباشرة
اذهب إلى نقطة الشراء لاستبدال نفس نوع المنتجات. أو منتج ذو أداء مماثل.
إذا لم تكن هناك مشكلة في اختبار المنتج ، فسيتم إرجاع العينة الأصلية.
الضمان: الأضرار التي من صنع الإنسان والتي تسببها كوارث غير طبيعية ، فترة الضمان المجانية لشركتنا هي سنة واحدة.
[لا تندرج الظروف التالية ضمن نطاق الاستبدال والصيانة المجانية]
1. الأضرار الناجمة عن التشغيل والصيانة غير المتوافقة مع التعليمات الواردة في دليل المنتج.
2. الأضرار الناجمة عن عوامل بشرية ، مثل إدخال الجهد غير المناسب ، وامتصاص الماء والكسر.
3. تلف المنتجات الناجم عن الكوارث الطبيعية ، مثل البرق والزلازل والحرائق وما إلى ذلك.
3. التغيير غير المصرح به للإعدادات المتأصلة أو الإصلاح دون إذن الشركة.
4. المنتجات خارج نطاق الصيانة المجانية.
5. الأضرار الناجمة عن النقل والتحميل والتفريغ أثناء الإصلاحات التي يرسلها العملاء.
6. لا يتوافق الرمز الشريطي للمنتج أو الطراز الموجود على بطاقة ضمان المنتج مع المنتج نفسه.
7. الفشل أو التلف الناجم عن مشاكل أخرى غير متعلقة بالمنتج مثل التصميم والتكنولوجيا والتصنيع والجودة.
