E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| موصل: | 4 منافذ RJ45 | منفذ بصري: | 2 × 100Base-X (SFP، SC، FC، ST اختياري) |
|---|---|---|---|
| درجة حرارة العمل: | -40 درجة مئوية إلى 80 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت) | مدخل الطاقة: | 12 ~ 58VDC ، الطاقة الزائدة (كتلة طرفية ذات 6 سنون) |
| الأبعاد (WxDxH): | 150 × 115 × 30 ملم | الوزن: | 0.5 كجم |
| إبراز: | دمج الشبكات التبديل الصناعي الايثنر,مبدل إيثرنت صناعي بـ 2 منفذ ألياف,مبدل إيثرنت صناعي بـ 4 منافذ TP,2 Fiber Port Industrial Ethernet Switch,4 TP Port Industrial Ethernet Switch |
||
نظرة عامة

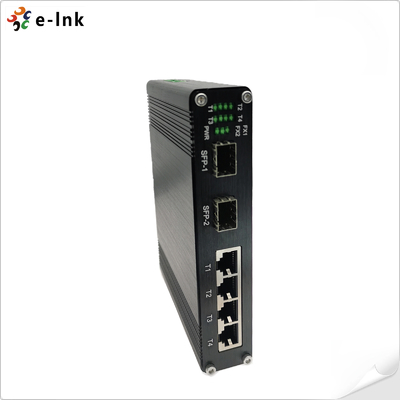

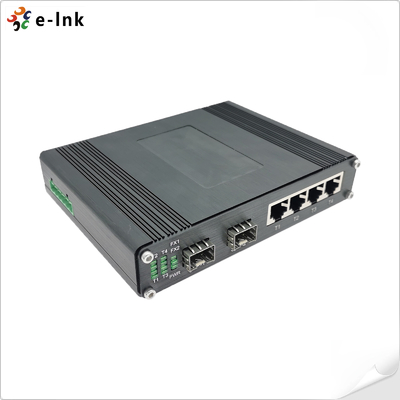

LNK-IMC204 هو محول إيثرنت سريع من الدرجة الصناعية بـ 4 منافذ مع وصلات ربط ألياف مزدوجة، مصمم لـ
شبكات موثوقة في البيئات القاسية. يتميز هذا المحول الصغير والقوي بما يلي:
- 4×10/100Base-TX منافذ نحاسية مع التفاوض التلقائي، تشغيل مزدوج كامل/نصف مزدوج، و MDI/MDI-X تلقائي
العبور
- 2×100Base-FX منافذ ألياف تدعم كلاً من الألياف أحادية الوضع ومتعددة الأوضاع (1 أو 2 نواة)
تم تصميمه للتطبيقات الصناعية، يوفر المحول:
- اتصال ممتد مع منافذ الألياف التي تمكن مسافات الإرسال تصل إلى 2 كم (متعدد الأوضاع) أو
20 كم/40 كم (أحادي الوضع)
- بناء قوي مناسب للتشغيل في نطاقات درجات حرارة واسعة
- موثوقية معززة مع تصميم بدون مروحة وحماية عالية من التداخل الكهرومغناطيسي
مثالي لـ:
- أنظمة التشغيل الآلي الصناعي
- شبكات المراقبة عبر بروتوكول الإنترنت
- عمليات نشر نقاط الوصول اللاسلكية
- اتصال الموقع البعيد
يجمع LNK-IMC204 بين بساطة التوصيل والتشغيل والمتانة الصناعية، مما يجعله فعالاً من حيث التكلفة
حل لتوسيع نطاق الشبكة مع الحفاظ على سلامة الإشارة في البيئات الصاخبة كهربائيًا.
توفر منافذ الألياف المزدوجة الخاصة به التكرار والمرونة لطوبولوجيات الشبكة الهامة.
الميزات
► يدعم التحكم في التدفق 802.3x
► IEEE 802.3az إيثرنت موفر للطاقة (EEE)
► مدخلات طاقة زائدة عن الحاجة
► يدعم التثبيت على الحائط وعلى سكة DIN
► -40 درجة مئوية إلى 80 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت) درجة حرارة التشغيل
► 4 10/100Base-TX + 2 100Base-FX
► منفذ 10/100 ميجابت في الثانية RJ45 يدعم التشغيل المزدوج الكامل/النصف مزدوج، والتفاوض التلقائي، و MDI/MDIX التلقائي

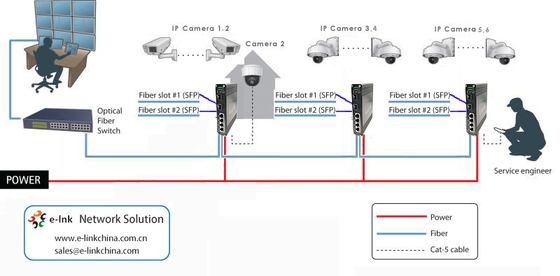

تطبيق
الفهارس الفنية
| إيثرنت | |
| المعايير: | IEEE802.1 10Base-T، IEEE802.3u 100Base-TX |
| IEEE802.3 100Base-FX | |
| IEEE 802.3az إيثرنت موفر للطاقة (EEE) | |
| التحكم في تدفق IEEE802.3X | |
| معدل التمرير والتصفية: | 14,880pps (10 ميجابت في الثانية) |
| 148,800pps (100 ميجابت في الثانية) | |
| ذاكرة مخزن مؤقت للحزم: | 512 كيلو بت |
| نوع المعالجة: | التخزين والتمرير |
| حجم جدول العناوين: | 1024 عنوان MAC |
| الواجهة | |
| الموصل: | 4 × RJ45 |
| المنفذ البصري: | 2 × 100Base-X (SFP، SC، FC، ST اختياري) |
| البيئة | |
| درجة حرارة التشغيل: | -40 درجة مئوية إلى 80 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت) |
| درجة حرارة التخزين: | -40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت) |
| الرطوبة النسبية: | 5% إلى 95% بدون تكاثف |
| MTBF | > 200,000 ساعة |
| الكهربائية والميكانيكية | |
| مدخلات الطاقة: | 12~58VDC، طاقة زائدة عن الحاجة (كتلة طرفية ذات 6 سنون) |
| استهلاك الطاقة: | 5 واط كحد أقصى. |
| الحماية: | |
| زيادة حمل مدخلات الطاقة: | إعادة الضبط التلقائي |
| القطبية العكسية: | موجود |
| مؤشرات LED: | |
| الطاقة: | حالة الطاقة 1، الطاقة 2 |
| إيثرنت (لكل منفذ): | الرابط/النشاط |
| منفذ الألياف: | FX1، FX2 |

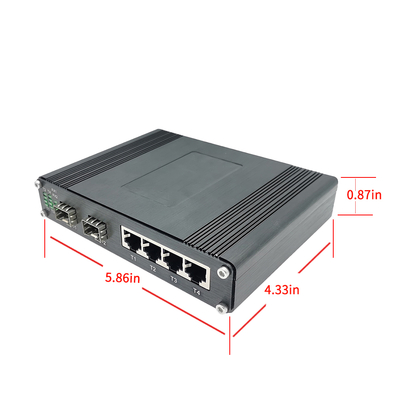

| الأبعاد (العرض × العمق × الارتفاع): | 150 × 115 × 30 مم |
| الوزن: | 0.5 كجم |
| الغلاف: | علبة معدنية |
| خيارات التركيب: | سكة DIN / تثبيت على الحائط |
| الموافقات التنظيمية | |
| ISO9001 | |
| EN55022:2010+AC: 2011، الفئة أ | |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 | |
| EN 61000-3-3: 2013 | |
| EN55024:2010 | |
| IEC 61000-4-2: 2008 (ESD) | |
| IEC 61000-4-3: 2010 (RS) | |
| IEC 61000-4-4: 2012 (EFT) | |
| IEC 61000-4-5: 2014 (Surge) | |
| IEC 61000-4-6: 2013 (CS) | |
| IEC 61000-4-8: 2009 (PFMF) | |
معلومات الطلب
| الموديل | الوصف |
| LNK-IMC204 | محول إيثرنت صناعي: 4 منافذ 10/100Base-TX + 2 منفذ 100BASE-FX ألياف، متعدد الأوضاع، ألياف مزدوجة، SC، 2KM |
| LNK-IMC204-20 | محول إيثرنت صناعي: 4 منافذ 10/100Base-TX + 2 منفذ 100BASE-FX ألياف، وضع واحد، ألياف مزدوجة، SC، 20KM |
| LNK-IMC204S-20 | محول إيثرنت صناعي: 4 منافذ 10/100Base-TX + 2 منفذ 100BASE-FX ألياف، وضع واحد، ألياف واحدة، SC، 20KM |
| LNK-IMC204F-20 | محول إيثرنت صناعي: 4 منافذ 10/100Base-TX + 2 منفذ 100BASE-FX ألياف، وضع واحد، ألياف واحدة، FC، 20KM |
| LNK-IMC204-SFP | محول إيثرنت صناعي بـ 4 منافذ 10/100BASE-T + 1 منفذ 100BASE SFP |
| خيارات التركيب | ► مثبت قوس سكة DIN افتراضي؛ يتم تضمين قوس التثبيت على الحائط. |
| خيارات الطاقة | ► 24 واط/1 أمبير 24 فولت تيار مستمر مزود طاقة سكة DIN. سلك مفتوح للكتلة الطرفية. |
| ► يجب شراء مصدر الطاقة بشكل منفصل. |
