E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| Transmission distance: | 20Km | الطول الموجي: | 1310 نانومتر / 1550 نانومتر |
|---|---|---|---|
| الأبعاد (WXDXH): | 120 × 105 × 28 ملم | Weight: | 1.5KG/pair |
| Power adaptor: | DC 5~25V | Power consumption: | <5W |
| إبراز: | تحويل ألياف البيانات RS485,محول الألياف الصناعية 3G HD-SDI,محول ثنائي الاتجاه 3G HD-SDI,Industrial 3G HD-SDI Fiber Converter,Bidirectional 3G HD-SDI Fiber Converter |
||
1 قناة ثنائية الاتجاه 3G-SDI مع مخرج حلقة + 1 قناة Tally + 2 قناة RS485 أو RS422 ثنائية الاتجاه + 2 قناة صوت ستيريو + 1 قناة ميكروفونoمحول عبر الألياف
موسع ألياف SDI نظرة عامة

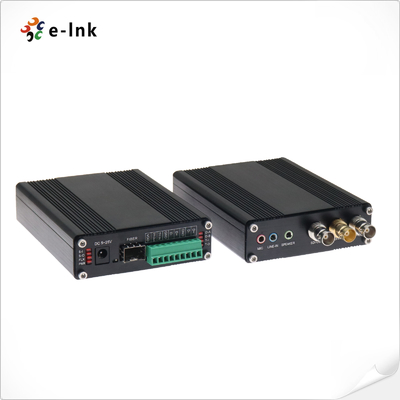

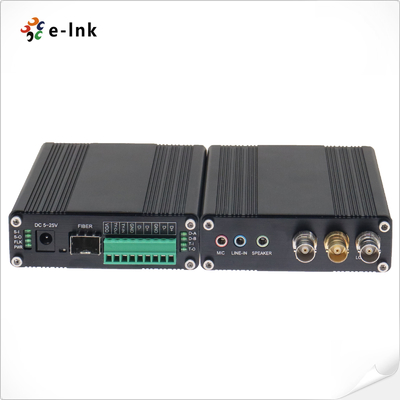

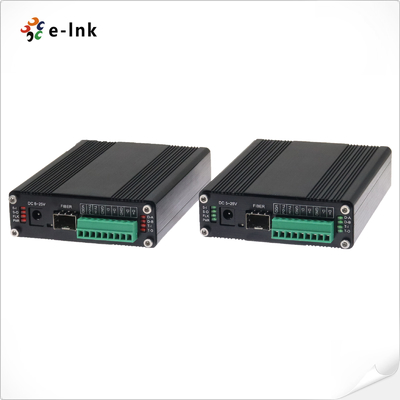

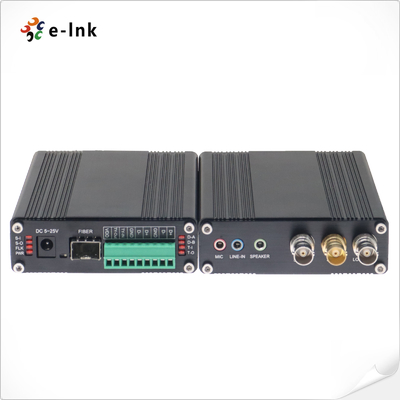

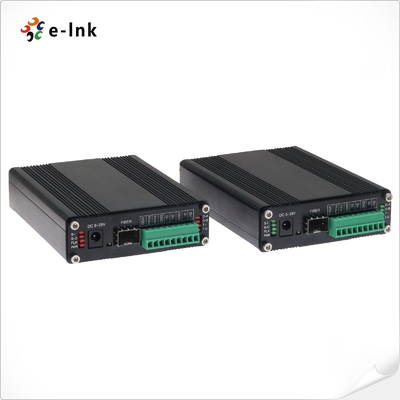

سلسلة LNK-3G-1BV1T2BD2A1M عبارة عن جهاز إرسال واستقبال بصري فيديو 3G/HD-SDI عالي الأداء.
وهو يدعمإرسال فيديو 3G/HD-SDI ثنائي الاتجاه أحادي القناة (مع صوت مضمن)،
مخرج حلقة الفيديو،إشارة تالي واحدة،بيانات RS485/RS422 ثنائية الاتجاه ذات القناتين،قناتين
صوت ستيريو خارجي، وإشارة ميكروفون واحدة، وإرسال فيديو عالي الدقة
وإشارات صوتية عبر الألياف الضوئية.
تتضمن هذه السلسلة جهاز إرسال وجهاز استقبال واحدًا، يدعمانإشارة 3G/HD-SDI بدقة 1080P Full HD
الإرسال، ويوفراستقرارًا عاليًا وصورًا واضحة.مؤشرات حالة LEDمضمنة في
الجهاز للمراقبة في الوقت الفعلي لحالة التشغيل.
ينطبق على: مراقبة حركة المرور الذكية، وأنظمة الأمن، والمراقبة الصناعية
(الكهرباء، والصناعة الكيميائية، والصلب، والنفط، والسكك الحديدية، وما إلى ذلك)، والمراقبة العسكرية (المستودعات، والحدود، وما إلى ذلك)،
شبكات الحرم الجامعي، والبث المباشر للملاعب، ونقل البرامج التلفزيونية وغيرها من سيناريوهات نقل الفيديو والصوت عالية الطلب.
موسع ألياف SDI
الميزات► فيديو 3G-SDI ثنائي الاتجاه أحادي القناة مع مخرج حلقة
► إشارة Tally أحادية القناة
► بيانات RS485 أو RS422 ثنائية الاتجاه ذات القناتين
► صوت ستيريو ذو قناتين
► ميكروفون أحادي القناة
► إعادة توقيت تلقائية 270 ميجابت/ثانية - 1.48 جيجابت/ثانية - 3 جيجابت/ثانية
► دعم HDTV 720P، 1080I، 1080P، 1920*1080@60Hz
► قدرة إرسال طويلة تصل إلى 20 كم (SMF)
► التبديل السريع والتوصيل السريع؛
► إرسال مستوى البث الرقمي بالكامل غير المضغوط؛
► نطاق درجة حرارة واسع للغاية على المستوى الصناعي (-20℃~+70℃)، قابل للتكيف مع البيئات المختلفة؛
موسع ألياف SDI
لوحة واجهة الألياف الضوئية
| واجهة الألياف | |
| Simplex LC | مسافة الإرسال |
| 0-20 كم | الطول الموجي |
| 1310 نانومتر/1550 نانومتر | فيديو |
| واجهة الفيديو | |
| BNC | مقاومة إدخال/إخراج الفيديو |
| 75Ω | جهد إدخال/إخراج الفيديو |
| نموذجي: 1Vpp، دقيقة 0.5Vpp، كحد أقصى 1.5Vpp | معدل بت الفيديو |
| كحد أقصى 3.2 جيجابت/ثانية | الكسب التفاضلي (10%～90% APL) |
| <1% | دعم تنسيق SDI |
| 625/25 PAL | 525/29.97 NTSC، 525/23.98 NTSC |
| 720p50، 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| معيار فيديو SDI | |
| 270 ميجابت في الثانية (SD-SDI)، 1.485 جيجابت في الثانية/م (HD-SDI) | SMPTE425M3Gb/s Mapping(3G-SDI) |
| واجهة تسلسلية SMPTE424M 3Gb/s (3G-SDI) | |
| بيانات أو تالي | |
| واجهة مادية | |
| طرف لولبي قياسي صناعي | نوع البيانات |
| RS485 (افتراضي) أو RS422 (اختياري)، إشارة Tally | دعم التردد/المعدل |
| كحد أقصى. 115200 بت في الثانية لـ RS422 |
كحد أقصى. 57600 بت في الثانية لـ RS485 BER |
<10ˉ| p>9صوت ستيريو أو ميكروفون |
|
| إدخال وإخراج الصوت | |
| صوت 3.5 ملم | تنسيق الصوت |
| @48 كيلو هرتز | كهربائي |
| محول الطاقة | |
| تيار مستمر 5~25 فولت | استهلاك الطاقة |
| <5 واط | مؤشر LED |
| P/S | |
| مزود الطاقة | DAT |
| بيانات | ميكانيكي |
| الأبعاد (الطول × العرض × الارتفاع) | |
| 120 × 105 × 28 ملم | الوزن |
| 1.5 كجم/زوج | الغلاف |
| علبة ألومنيوم | خيارات التركيب |
| تركيب على الحائط | بيئي |
| درجة حرارة التشغيل | |
| -20℃～+70℃ | درجة حرارة التخزين |
| -40℃～+80℃ | رطوبة التشغيل |
| 0~95% | MTBF |
| ≥100000 ساعة | موسع ألياف SDI |
لوحة نموذج
| الوصف | LNK-3G-1BV1T2BD2A1M |
| 1 قناة ثنائية الاتجاه 3G-SDI مع حلقة + 1 قناة Tally + 2 قناة RS485 أو RS422 ثنائية الاتجاه + 2 قناة صوت ستيريو + 1 قناة ميكروفون عبر محول الألياف، ألياف أحادية الوضع، LC، 20 كم، بما في ذلك جهاز الإرسال والاستقبال، المستخدمة بالأزواج | موسع ألياف SDI |
لوحة ملحوظة:
1. يمكن لـ To+/To- تشغيل LED بتيار 50 مللي أمبير
2. TIN/TCM لتوصيل إشارة Tally
3. T+/R- لـ RS485 (افتراضي) أو RS422 (اختياري)
