تفاصيل المنتج:
شروط الدفع والشحن:
|
| قرار الفيديو: | ما يصل إلى 4K × 2K@60Hz | نوع الإشارة: | DVI 1.0 + RS232 |
|---|---|---|---|
| مسافة الإرسال: | يصل إلى 80 كم | نوع الموصل: | DVI-D ، LC (وحدة SFP) |
| مزود الطاقة: | 5V DC (USB-C) | أبعاد: | 73 × 44 × 17mm |
| إبراز: | موسع ألياف ضوئية DVI RS232,RS232 ميني DVI Fiber Extender,4K DVI Fiber Extender,RS232 Mini DVI Fiber Extender,4K DVI Fiber Extender |
||

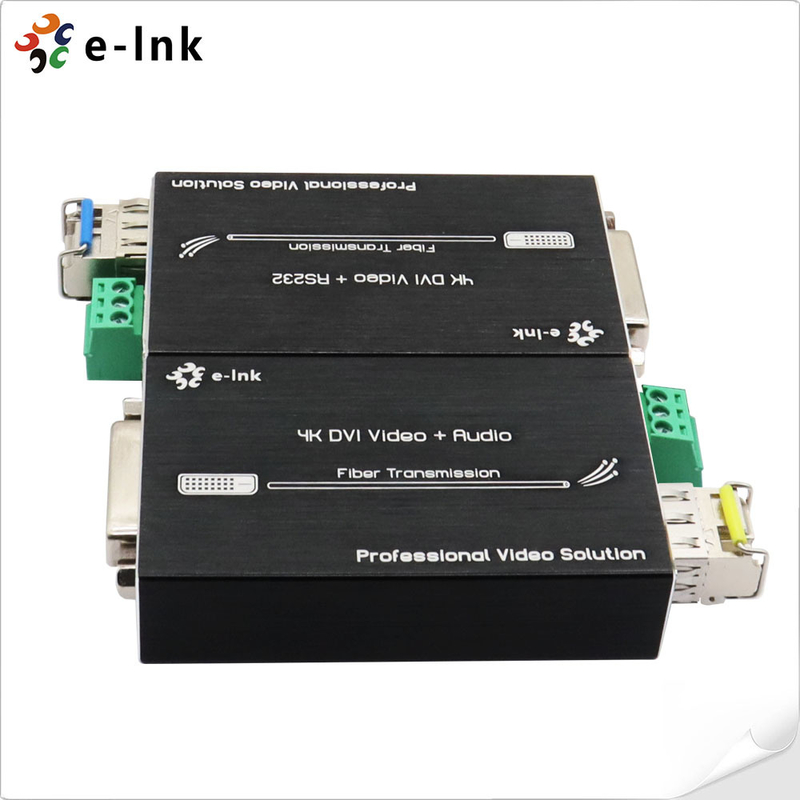

ميني 4K DVI Fiber Extender مع RS232 ، ما يصل إلى 80km مسافة الإرسال
نظرة عامة
الـLNK-MDR4K ميني 4K DVI Fiber Optic Extender مع RS232يسمحالمسافات الطويلة
إرسال إشارات الفيديو 4K DVI غير المضغوطة وإشارات التحكم RS232على ضوء واحد
الألياف الدعم القرارات تصل إلى4K×2K@60Hz (YUV 4:2:0)، هذا الموسع المدمج يضمن
جودة فيديو واضحةوأداء الإشارة منخفضة الكمونعلى مسافات تصل إلى80
كيلومترات.
وحدة الإرسال يحول مدخل DVI إلىتدفق بيانات بصرية عالية السرعة 10Gbps,
بينما يستعيد المُستقبل إشارة DVI القياسية مع سلامة كاملة وبدون ضغط
خسارة، تم تصميمهامقاومة عالية للتداخلواستقرار إشارة ممتاز، الموسع هو
متوافقة مع RoHSو بالكاملخالية من الرصاص، تلبية المعايير البيئية في كلاأوروبا والصين.
هذامُوسّع DVI بالألياف البصريةيستخدم على نطاق واسع فيجدران الفيديو ذات الشاشة الكبيرة,غرفة المؤتمرات
أنظمة,مراكز التحكم، ومنشآت السينما المنزلية، تقدمموثوقية ذات مستوى احترافي
ونقل إشارة 4K عالي الجودةلأي بيئة صوتية أو اتصال متطلبة.
إظهار على نطاق واسع، وأنظمة التحكم.
الخصائص
تتوافق مع معايير DVI 1.0 و HDCP 1.2ضمان سلامة الإشارة المستقرة والتوافق
مع مجموعة واسعة من أجهزة العرض ومصادر الفيديو.
يوفر بث فيديو رقمي غير مضغوطمععدم وجود تأخير أو فقدان إشارة,
الحفاظ على جودة صورة 4K واضحة جداً حتى على مسافات طويلة من الألياف.
سرعة بيانات بصرية عالية السرعة تصل إلى 10.2Gbps، توفير انتقال سلس، عرض النطاق الترددي العالي
تطبيقات بصرية متطلبة.
يدعم مسافة إرسال طويلة جداً تصل إلى 80 كيلومتراًعبر الألياف الضوئية ذات الوضع الواحد، مثالية
لنظم الاتصالات الصناعية أو الاتصالات الصناعية على نطاق واسع.
متوافق مع جميع أنماط العرض DVI حتى 4K × 2K @ 60Hz ، YUV 4:2:0، وضمان الحل الكامل
دعم شاشات عالية الوضوح و 4K.
قناة اتصال متكاملة RS232 متسلسلة، مما يتيح تمديد إشارة التحكم الموثوق بها
أنظمة الأجهزة الآلية والمحترفة.
الاعتراف التلقائي بـ EDIDلإعداد plug-and-play ، مماثلًا بشكل ذكي مصدر وعرض مختلف
أجهزة بدون تكوين يدوي.
التصميم القابل للتوصيل الساخن ومقاوم لـ EMI / RFI، وضمان التشغيل الآمن والخالي من التدخلات في
البيئات الكهرومغناطيسية المعقدة
علبة معدنية صغيرة الحجم، مصممة لسهولة التثبيت، ووضع مرن، وطويل الأجل
الصمود في التطبيقات المحدودة في المساحة.
مجموعة واسعة من درجات حرارة التشغيل (-10 درجة مئوية إلى + 50 درجة مئوية)، وضمان أداء موثوق به في مختلف
البيئات الصناعية والتجارية.
المؤشرات التقنية
|
نوع الموسع |
إشارة DVI عبر كابل الألياف الضوئية |
|
إشارات الدخول |
الـ DVI |
|
المرفق |
DVI-D |
|
دعم الإشارة |
معيار تنسيق DVI 1.0 ومتوافق مع HDCP |
|
دعم الفيديو |
حتى 720P/960P/1080p@60Hz، 4K*2K@30Hz |
|
دعم الصوت |
دولبي TrueHD، دولبي رقمية زائد، ديتس، ديتس-إس 6.1، DTSHD ، DTS-HD-HRA ، DTS-HD Master ، (PCM-2CH) |
|
أخذ العينات الفرعية من الكروم |
الحد الأقصى 3840*2160@60Hz (4:2:0) الحد الأقصى 3840*2160@30Hz (4:4:4، 4:2(٢) |
|
EDID |
ناقل نقل ثنائي الاتجاه (إلى الأمام + إلى الوراء): دعم EDID الديناميكيلا حاجة للتعلم ناقل نقل أحادي الاتجاه (إلى الأمام): دعم تعلم EDID يدوياً |
|
RS232 |
3 محطة دبوس، معدل بود≤ 38400 |
|
رابط الألياف |
SFP/LC |
|
بوالعرض |
10. 2 جيجابايت في الثانية |
|
مسافة الإرسال |
300 متر (على الألياف OM3) |
|
ما يصل إلى 80 كم (على الألياف أحادية الوضع) |
|
|
درجة حرارة العمل |
-10 ~ + 50°C |
|
درجة حرارة التخزين |
-20 ~ + 80°C |
|
الرطوبة |
5٪ إلى 90٪ RH (غير مكثف) |
|
MTBF |
100000 ساعة |
|
البعد (WxDxH) |
2.87 × 1.73 × 0.69 بوصة (73 × 44 × 17 مم) |
|
الوزن |
60 غرام / 0.13 رطل |
|
إمدادات الطاقة |
5 فولت DC (USB-C) |
|
تبديد الطاقة |
< 5W |
|
الموافقات الأمنية |
CE، FCC، Rohs |
معلومات الطلب
|
(مو)ديل |
الوصف |
|
(إل إن كيه)MDR4K-Mم |
مينيDVأنامُطول الألياف: 1-ChDVإشارة I ((4K*2K) + إلى الوراء RS232، OM3 الألياف متعددة الأوضاع ، 300 متر ، LC ، بما في ذلك 1 جهاز إرسال و 1 جهاز استقبال ،5 فولت متزامن إدخال الطاقة |
|
(إل إن كيه) MDR4K-S20 |
مينيDVأنامُطول الألياف: 1-ChDVإشارة I ((4K*2K) + إلى الوراء RS232,العازب- وضع الألياف،20 كيلومتر، LC، بما في ذلك جهاز إرسال و جهاز استقبال واحد،5 فولت متزامن إدخال الطاقة |
|
(إل إن كيه) MDR4K-S40 |
مينيDVأنامُطول الألياف: 1-ChDVإشارة I ((4K*2K) + إلى الوراء RS232,العازب- وضع الألياف،40 كيلومتر، LC، بما في ذلك جهاز إرسال و جهاز استقبال واحد،5 فولت متزامن إدخال الطاقة |
|
(إل إن كيه) MDR4K-S80 |
مينيDVأنامُطول الألياف: 1-ChDVإشارة I ((4K*2K) + إلى الوراء RS232,العازب- وضع الألياف،80 كم، LC، بما في ذلك جهاز إرسال و جهاز استقبال واحد،5 فولت متزامن إدخال الطاقة |

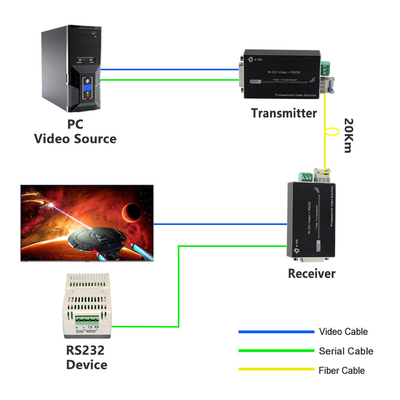

التطبيق
الـمديّل الألياف الضوئية 4K DVI المصغر مع RS232يستخدم على نطاق واسع فيالمواد السمعية البصرية المهنية,
الأتمتة الصناعية، واتصالات التحكمالبيئات التي تتطلبالمسافات الطويلة
إرسال إشارة عالية الدقةمع موثوقية كاملة.
إنه حل مثاليأنظمة عرض الفيديو على نطاق واسع,شبكات الإشارات الرقمية، و
مراكز البث، حيثإشارات الفيديو 4K DVIوالبيانات المتسلسلة RS232يجب أن يتم نقلها عبر
المسافات الطويلة دون ضغط أو فقدان الجودة.
فيغرف المؤتمرات,غرف التحكم، ومراكز القيادة، يضمن الموسعإشارة في الوقت الحقيقي
التزامنبين أجهزة الكمبيوتر والشاشات وأجهزة التحكم، مما يوفر اتصال سلس
والتحكم الدقيق.
كما يتم تطبيق الجهاز على نطاق واسع فيأنظمة التصوير الطبي,مراقبة الأمن,التعليمية
فصول دراسية متعددة الوسائط، ومنشآت السينما المنزلية، حيثإشارة DVI عالية الوضوح
النقلوتحكم جهاز RS232هي ضرورية للأداء ودمج النظام.
وذلك بفضلتكنولوجيا نقل الألياف البصرية,قدرة قوية على مكافحة التداخل، و
نقل لمسافات طويلة تصل إلى 80 كم، يضمنمستقرة وآمنة وواسعة النطاق الترددي
التواصلحتى في البيئات ذات التداخل الكهرومغناطيسي القوي.
