E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| قرار الفيديو: | ما يصل إلى 3840 × 2160@60Hz (YUV 4: 2: 0) | دعم الصوت: | Dolby TrueHD ، DTS-HD Master ، PCM 2CH |
|---|---|---|---|
| أقصى مسافة: | 80 كم (الوضع المفرد) / 300 متر (OM3 متعدد الوضع) | ضمان: | 5 سنوات |
| درجة حرارة التخزين: | -20 إلى + 80 درجة مئوية | البعد: | 2.87 × 1.73 × 0.69in (73x44x17mm) |
| إبراز: | جهاز تمديد ألياف HDMI بمسافة 80 كم,موسع ألياف HDMI صغير بدقة 4K,Mini 4K HDMI Fiber Extender |
||
4K HDMI Fiber Extender نقل لمسافات طويلة مع RS232 و
صوت ستيريو
نظرة عامة

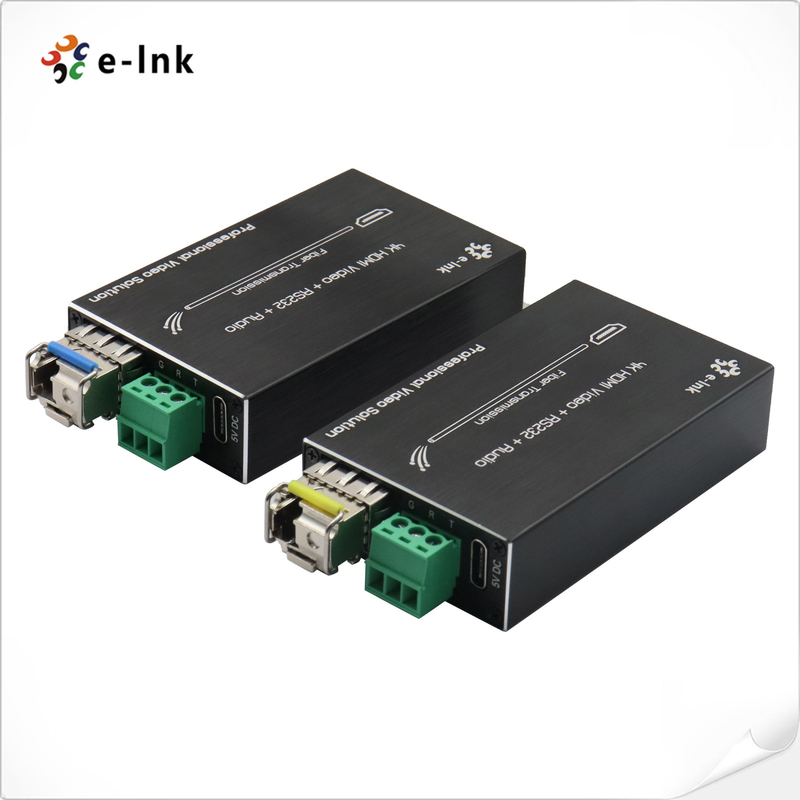

الـسلسلة LNK-MHRA4K Mini 4K HDMI Fiber Extender مع RS232 و External
الصوتتمكن من الأداء العاليإرسال HDMI لمسافات طويلةعلى الألياف البصرية
معدقة 4K واضحة جداًمصممة للمحترفينأنظمة AV، يُقدّم
فيديو HDMI 1.4a غير مضغوط وبدون خسارة,بيانات RS232 ثنائية الاتجاه، وستيريو
إشارات صوتيةعبر وصلات الألياف80 كم، وضمان استقرار وخلو من التدخل
العملية
الاستفادةإرسال بصري عالي السرعة 10Gbps، المُرسِل يُحوّل بكفاءة
إشارات HDMI والتحكم في تيار بيانات متسلسل واحد لتوصيل آمن وعالي الجودة،
بينما يستعيد المستقبل مع دقة استثنائية.حصانة EMI/RFI,
التوافق الواسع، والموثوقية الصناعية، هذا المدمج HDMI عبر مصاعد الألياف
يضمنعدم تدهور الإشارةحتى في البيئات الصاخبة الكهربائية.
متوافقة معالمعايير البيئية RoHSوالتصنيع الخالي من الرصاص،
سلسلة LNK-MHRA4K مثاليةأنظمة الإشارات الرقمية,جدران الفيديو على نطاق واسع,التحكم
المراكز,استوديوهات البث، وتطبيقات المسرح المنزليالتي تتطلب
الفيديو عالي الوضوح والمزامنة الدقيقة للبياناتعلى مسافات فائبة طويلة.
الخصائص
يدعم معايير HDMI 1.4a و HDCP 1.2، وضمان التوافق السلس مع مجموعة واسعة
مجموعة من أجهزة المصدر والعرض المزودة بجهاز HDMI لدمج أجهزة التصوير الصوتي المهنية
يوفر في الوقت الحقيقي، نقل الفيديو غير مضغوطةمعصفر تأخير ولا إشارة
خسارة، وضمان جودة الصورة 4K واضحة للغاية عبر وصلات الألياف الممتدة.
دعم إشارات DDC و HPD المدمجةللتواصل الذكي بين المصدر و
العرض، والحفاظ على دقة الدقة والتعرف على الشكل.
نقل بيانات بصرية عالية السرعة تصل إلى 10.2Gbps، توفير عرض النطاق الترددي موثوق بكفاءة
لتطبيقات بث الفيديو والصوت عالية الوضوح.
نقل لمسافات طويلة تصل إلى 80 كم عبر الألياف أحادية الوضع، مثالية للبيئات
حيث لا يمكن للكابلات النحاسية الوفاء بمتطلبات المسافة أو التداخل.
يدعم دقة 4K × 2K @ 60Hz (YUV 4:2:0)، وتقديم تفاصيل حادة، وألوان نابضة بالحياة، و
أداء فيديو متفوق لاستخدام تجاري وصناعي.
واجهة صوتية ستيريو خارجية متكاملة، مما يسمح بنقل في وقت واحد من
الصوت التناظري عالية الدقة مع الفيديو الرقمي لتجربة متعددة الوسائط الكاملة.
دعم الاتصالات المتسلسلة RS232تمكين التحكم عن بعد في الجهاز، ومراقبة النظام،
أو التشغيل الآلي جنبا إلى جنب مع فيديو HDMI عبر رابط ألياف واحد.
تصميم صغير الحجممعتثبيت "بلوج اند بلاي"، مما يسهل النشر في
تطبيقات محدودة في المساحة مثل غرف التحكم وأنظمة الاجتماعات والعلامات.
مقاومة عالية لتداخلات EMI و RFI، وضمان الأداء المستقر الخالي من الضوضاء في
البيئات ذات الاضطرابات الكهربائية أو الراديوية العالية.
بناء دائم مع نطاق واسع من درجات الحرارة التشغيلية (-10 درجة مئوية إلى + 50 درجة مئوية)، مناسبة
لكل من البيئات الداخلية وشبه الصناعية التي تتطلب موثوقية على مدار الساعة.
المؤشرات التقنية
| نوع الموسع | ناقل الألياف لإشارة HDMI عبر كابل الألياف الضوئية |
| إشارات الدخول | HDMI |
| المرفق | HDMI النسائية من النوع A |
| دعم الإشارة | HDMI 1.4a معيار تنسيق HDMI ومتوافق مع HDCP |
| دعم الفيديو | حتى 720P/960P/1080p@60Hz، 4K*2K@30Hz |
| دعم الصوت | دولبي TrueHD، دولبي رقمية زائد، ديتس، ديتس-إس 6.1، DTSHD ، DTS-HD-HRA ، DTS-HD Master ، (PCM-2CH) |
| أخذ العينات الفرعية من الكروم |
الحد الأقصى 3840*2160@60Hz (4:2:0) الحد الأقصى 3840*2160@30Hz (4:4:4، 4:2(٢) |
| EDID |
ناقل نقل ثنائي الاتجاه (إلى الأمام + إلى الوراء): دعم EDID الديناميكية، وصلة ولعب، لا حاجة لتعلم ناقل نقل أحادي الاتجاه (إلى الأمام): دعم تعلم EDID يدوياً |
| واجهة الصوت | 3.5 ملم صوت ستيريو خارجي |
| RS232 | 3 محطة دبوس، معدل بود ≤ 38400 |
| رابط الألياف | SFP/LC |
| بوالعرض | 10. 2 جيجابايت في الثانية |
| مسافة الإرسال | 300 متر (على الألياف OM3) |
| ما يصل إلى 80 كم (على الألياف أحادية الوضع) | |
| درجة حرارة العمل | -10 إلى + 50 درجة مئوية |
| درجة حرارة التخزين | -20 إلى + 80 درجة مئوية |
| الرطوبة | 5٪ إلى 90٪ RH (غير مكثف) |
| MTBF | 100000 ساعة |
| البعد (WxDxH) | 2.87 × 1.73 × 0.69 بوصة (73 × 44 × 17 مم) |
| الوزن | 60 غرام / 0.13 رطل |
| إمدادات الطاقة | 5 فولت DC، USB Type-C |
| تبديد الطاقة | < 5W |
| الموافقات الأمنية | CE، FCC، Rohs |
معلومات الطلب
| (مو)ديل | الوصف |
| (إل إن كيه)MHRA4K-Mم | ميني HDMI Fiber Extender: 1Ch HDMI Signal ((4K*2K) + 1Ch Stereo Audio + إلى الوراء RS232 ، OM3 Multi-mode Fiber ، 300 متر ، LC ، بما في ذلك 1 جهاز إرسال و 1 جهاز استقبال ، 5V DC Type-C Power Input |
| (إل إن كيه)MHRA4K-S20 | ميني HDMI Fiber Extender: 1Ch HDMI Signal ((4K*2K) + 1Ch Stereo Audio + إلى الوراء RS232 ، Single-mode Fiber ، 20km ، LC ، بما في ذلك 1 جهاز إرسال و 1 جهاز استقبال ، 5V DC Type-C Power Input |
| (إل إن كيه)MHRA4K-S40 | ميني HDMI Fiber Extender: 1Ch HDMI Signal ((4K*2K) + 1Ch Stereo Audio + إلى الوراء RS232 ، Single-mode Fiber ، 40km ، LC ، بما في ذلك 1 جهاز إرسال و 1 جهاز استقبال ، 5V DC Type-C Power Input |
| (إل إن كيه)MHRA4K-S80 | ميني HDMI Fiber Extender: 1Ch HDMI Signal ((4K*2K) + 1Ch Stereo Audio + إلى الوراء RS232 ، Single-mode Fiber ، 80km ، LC ، بما في ذلك 1 جهاز إرسال و 1 جهاز استقبال ، 5V DC Type-C Power Input |

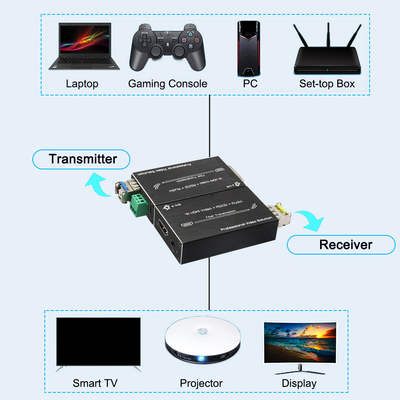

التطبيق
الـميني 4K HDMI Fiber Extender مع RS232 والصوت الخارجيتم تصميمه
المسافات البعيدة المهنيةإرسال إشارة HDMIحيثدقة عالية، إشارة
النزاهة والحصانة الكهرومغناطيسيةهي حاسمة. انها تستخدم على نطاق واسع في مجموعة متنوعة من
أنظمة الاتصالات التجارية والصناعية والحكومية، وضمان
فيديو 4K غير مضغوط، تحكم RS232، وصوت ستيريو عالي الجودةفوق البصرية
الألياف
هذا الجهاز مثالي للاستخدام فيأنظمة عرض الشاشة الكبيرة,شبكات الإشارات الرقمية,
ومراكز القيادة والتحكم، حيثبيانات الفيديو والتحكم في الوقت الحقيقييجب أن يكون
يتم إرسالها على مسافات طويلة دون تأخير أو تدهور الإشارة.
تطبق على نطاق واسع فيأنظمة المؤتمرات بالفيديو,استوديوهات البث، والمنزل
المنشآت المسرحية، توفير محتوى مستقر عالية الوضوح وتسليم أفضل
الأداء السمعي البصري.
فيالتصوير الطبي,مرافق التعليم والتدريب، ومراقبة الأمن
المراقبةيضمن الموسع إعادة إنتاج الصورة الدقيقة والتحكم في الإشارة الموثوق بها.
حتى في بيئات عالية التداخل أو عرضة لـ EMI.التصميم المدمج
بنية plug-and-playتجعلها مناسبة بشكل خاصأنظمة AV مثبتة على الرف,
إعدادات الأتمتة الصناعية، والحكومة أو الاتصالات العسكرية
البنية التحتيةحيث يكون الأداء والموثوقية أهمية قصوى.
من خلال دمجنقل 4K HDMI ، التحكم المتسلسل RS232 ، والصوت الستيريو الخارجي
على ألياف بصرية واحدة، هذا الموسع يوفر حل شامل وفعال
لـتمديد إشارة AV لمسافات طويلة، تضمنآمنة، خالية من التدخل، و
التواصل في الوقت الحقيقيفي التطبيقات المهمة.
