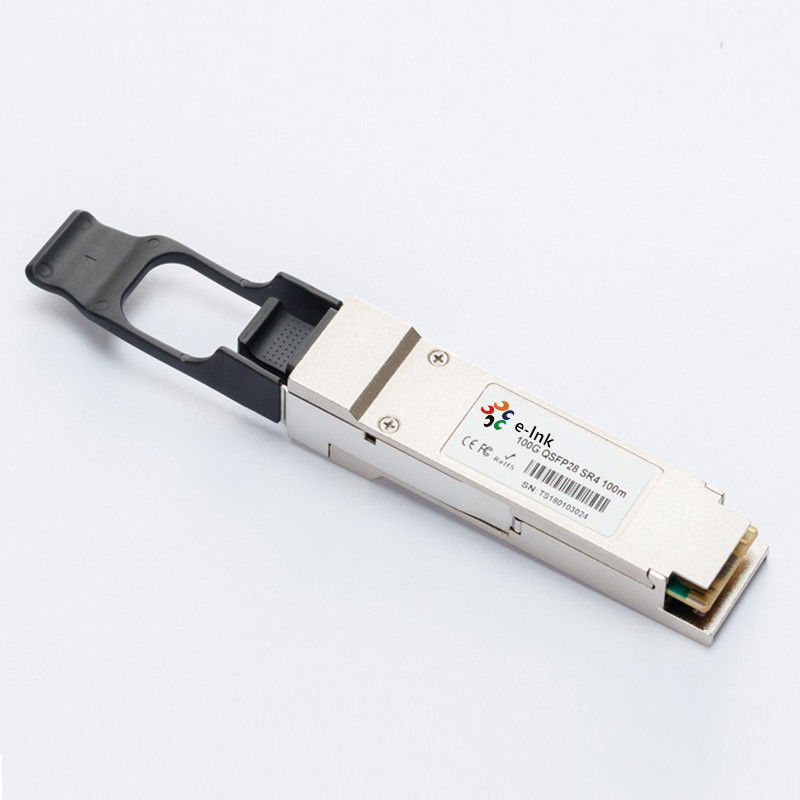

وحدة الإرسال والاستقبال الضوئية متعددة الوسائط SFP 100G 100m QSFP28 MTP / MPO 850nm 3.3V

100G 100m QSFP28 MTP / MPO 850nm أجهزة إرسال واستقبال متعددة الأوضاع

ميزات:

• 4 قنوات ثنائية الاتجاه مستقلة
• ما يصل إلى 27.95Gbps لكل عرض النطاق الترددي للقناة
• إجمالي عرض النطاق الترددي> 100Gbps
• موصل بصري MTP / MPO
• متوافق مع QSFP28 MSA
• متوافق مع معيار IEEE 802.3-2012 الفقرة 88 رقاقة IEEE 802.3bm CAUI-4 للوحدة الكهربائية القياسية ITU-T G.959.1-2012-02

• قدرات التشخيص الرقمي
• واحد + 3.3 فولت تشغيل امدادات الطاقة
• نطاق درجة الحرارة من 0 درجة مئوية إلى 70 درجة مئوية
• الجزء المتوافق مع RoHS

التطبيقات:

• شبكة المنطقة المحلية (LAN)
• شبكة منطقة واسعة (WAN)
• مفاتيح إيثرنت وتطبيقات الموجه

وصف:

The LNK-QSFP28-SR4 is a transceiver module designed for 100m optical communication applications. LNK-QSFP28-SR4 عبارة عن وحدة إرسال واستقبال مصممة لتطبيقات الاتصالات الضوئية لمسافة 100 متر. The design is compliant to 100GbASE-SR4 of the IEEE 802.3-2012 Clause 88 standard IEEE 802.3bm CAUI-4 chip to module electrical standard ITU-T G.959.1-2012-02 standard. يتوافق التصميم مع 100GbASE-SR4 الخاص بمعيار IEEE 802.3-2012 البند 88 القياسي IEEE 802.3bm CAUI-4 لرقاقة المعيار الكهربائي ITU-T G.959.1-2012-02. The module converts 4 inputs channels (ch) of 25.78Gbps to 27.95Gbps electrical data to 4 lanes optical signals, and multiplexes them into a single channel for 100Gb/s optical transmission. تقوم الوحدة بتحويل 4 قنوات إدخال (ch) من 25.78 جيجابت في الثانية إلى 27.95 جيجابت في الثانية من البيانات الكهربائية إلى 4 مسارات إشارات ضوئية ، وتضاعفها في قناة واحدة لنقل بصري بسرعة 100 جيجابت / ثانية. Reversely, on the receiver side, the module optically de-multiplexes a 100Gb/s input into 4 lanes signals, and converts them to 4 lanes output electrical data. وبالعكس ، على جانب جهاز الاستقبال ، تقوم الوحدة بصريًا بإلغاء تعدد إرسال المدخلات بسرعة 100 جيجابت / ثانية إلى 4 إشارات ممرات ، وتحويلها إلى 4 ممرات تنتج بيانات كهربائية.

An optical fiber ribbon cable with an MPO/MTP connector at each end plugs into the QSFP28 module receptacle. كبل شريط ألياف بصرية مع موصل MPO / MTP عند كل طرف يتم توصيله في وعاء وحدة QSFP28. The orientation of the ribbon cable is “keyed” and guide pins are present inside the module's receptacle to ensure proper alignment. يكون اتجاه كابل الشريط "مرتبطًا بمفتاح" ودبابيس التوجيه موجودة داخل وعاء الوحدة لضمان المحاذاة المناسبة. The cable usually has no twist (key up to key up) to ensure proper channel to channel alignment. لا يحتوي الكابل عادةً على أي تطور (مفتاح لأعلى) لضمان محاذاة القناة المناسبة. Electrical connection is achieved through a z-pluggable 38-pin IPASS® connector. يتم تحقيق التوصيل الكهربائي من خلال موصل IPASS® 38 دبوس قابل للتوصيل z.

The module operates from a single +3.3V power supply and LVCMOS/LVTTL global control signals such as Module Present, Reset, Interrupt and Low Power Mode are available with the modules. تعمل الوحدة من مصدر طاقة واحد + 3.3 فولت وإشارات التحكم العالمية LVCMOS / LVTTL مثل وضع الوحدة النمطية ، وإعادة الضبط ، والمقاطعة ، ووضع الطاقة المنخفضة متوفرة مع الوحدات. A 2-wire serial interface is available to send and receive more complex control signals and to obtain digital diagnostic information. تتوفر واجهة تسلسلية بسلكين لإرسال واستقبال إشارات تحكم أكثر تعقيدًا وللحصول على معلومات التشخيص الرقمي. Individual channels can be addressed and unused channels can be shut down for maximum design flexibility. يمكن معالجة القنوات الفردية ويمكن إغلاق القنوات غير المستخدمة لتحقيق أقصى مرونة في التصميم.

The LNK-QSFP28-SR4 is designed with form factor, optical/electrical connection and digital diagnostic interface according to the QSFP28 Multi-Source Agreement (MSA). تم تصميم LNK-QSFP28-SR4 مع عامل الشكل والاتصال البصري / الكهربائي وواجهة التشخيص الرقمي وفقًا لاتفاقية QSFP28 متعددة المصادر (MSA). It has been designed to meet the harshest external operating conditions including temperature, humidity and EMI interference. تم تصميمه لتلبية أقسى ظروف التشغيل الخارجية بما في ذلك درجة الحرارة والرطوبة والتداخل الكهرومغناطيسي. The module offers very high functionality and feature integration, accessible via a two-wire serial interface. تقدم الوحدة وظائف عالية جدًا وتكاملًا للميزات ، ويمكن الوصول إليها عبر واجهة تسلسلية بسلكين.
