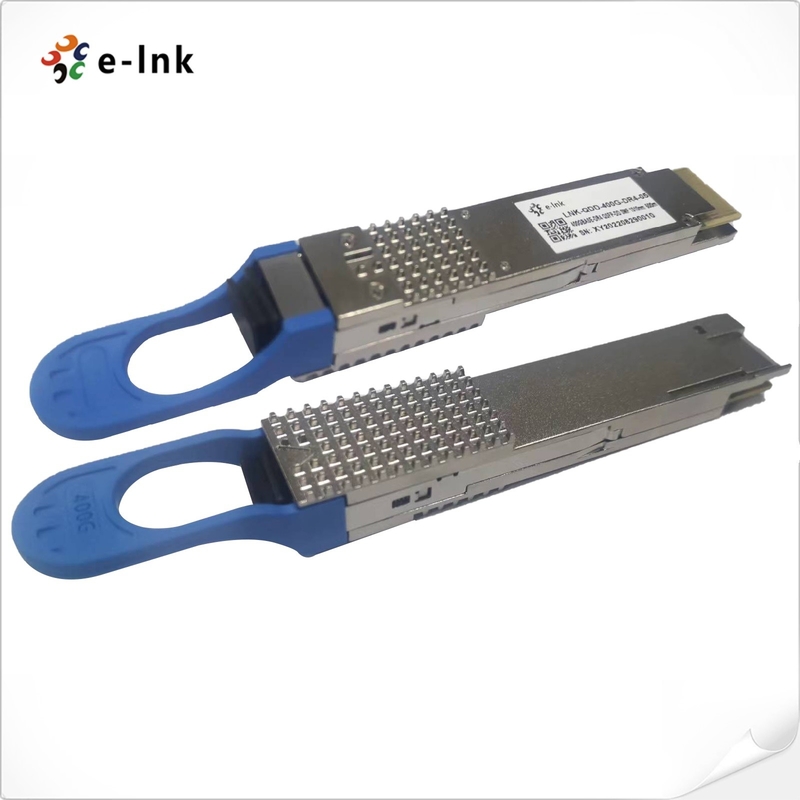

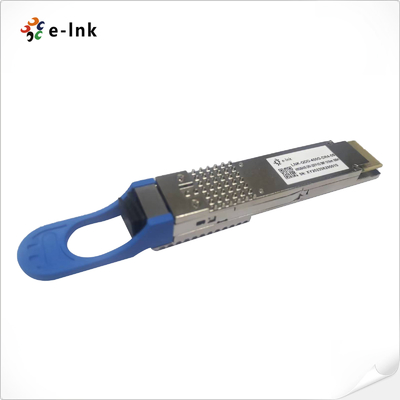

جهاز الإرسال والاستقبال من الألياف الضوئية QSFP28 400GBASE-DR4 1310nm 500m الألياف أحادية الوضع

معامل

رمز

دقيقة.

عادي

الأعلى.

وحدة

ملحوظات

الطول الموجي

λ_ج

1304.5

1311

1317.5

نانومتر

نسبة قمع الوضع الجانبي

SMSR

30

-

-

ديسيبل

متوسط ​​قوة الإطلاق ، كل حارة

AOP_إل

-2.9

-

4.0

ديسيبل

1

سعة التعديل البصري الخارجي (OMA_خارجي) ، كل حارة

تي_OMA

-0.8

-

4.2

ديسيبل

2

إطلاق الطاقة في OMA_خارجيناقص TDECQ ،
كل حارة

تي_OMA

-2.2

-

-

ديسيبل

إغلاق عين المرسل والتشتت لـ PAM4 (TDECQ) ، كل حارة

TDECQ

-

-

3.4

ديسيبل

TDECQ - 10log10 (سيق)

-

-

-

3.4

ديسيبل

متوسط ​​قوة تشغيل جهاز الإرسال OFF ، في كل حارة

تي_إيقاف

-

-

-15

ديسيبل

نسبة الانقراض ، كل حارة

ER

3.5

-

-

ديسيبل

وقت انتقال جهاز الإرسال

-

-

-

17

ملاحظة

رين_21.4OMA

رين

-

-

-136

ديسيبل / هرتز

تحمل خسارة العودة البصرية

ORL

-

-

21.4

ديسيبل

انعكاس المرسل

تي_ص

-

-

-26

ديسيبل

3

معامل

رمز

دقيقة.

عادي

الأعلى.

وحدة

ملحوظات

الطول الموجي

λ_ج

1304.5

1311

1317.5

نانومتر

حد الضرر ، كل حارة

AOP_د

5

-

-

ديسيبل

متوسط ​​قوة الاستقبال ، كل حارة

AOP_ص

-5.9

-

4.0

ديسيبل

1

تلقي الطاقة (OMA_خارجي) ، كل حارة

OMA_ص

-

-

4.2

ديسيبل

انعكاس المتلقي

RR

-

-

-26

ديسيبل

حساسية جهاز الاستقبال (OMA_خارجي) ، كل حارة

س_OMA

-

-

-4.4

ديسيبل

2

حساسية المتلقي المجهدة (OMA_خارجي) ، كل حارة

SRS

-

-

-1.9

ديسيبل

3

شروط اختبار حساسية المستقبل المجهد

إغلاق العين المجهد لـ PAM4 (SECQ)

3.4

ديسيبل

SECQ - 10log10 (سيق) ، الممر قيد الاختبار

-

-

-

3.4

ديسيبل

OMA_خارجيمن كل ممر للمعتدين

4.2

ديسيبل

رقم القطعة

طلب

معدل البيانات

مصدر الليزر

نوع الألياف

LNK-QDD-400G-DR4-05

400 جيجا بايت- DR4

400 جيجا بايت إيثرنت

EML

الألياف أحادية الوضع
