E-لينك الصين التكنولوجيا المحدودة.
تفاصيل المنتج:
شروط الدفع والشحن:
|

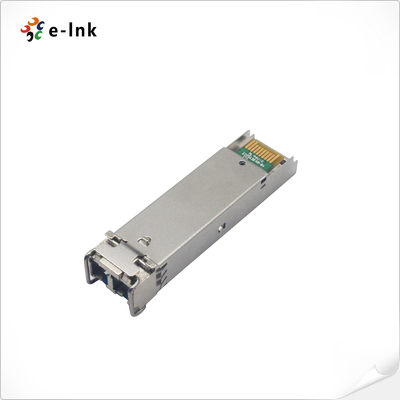

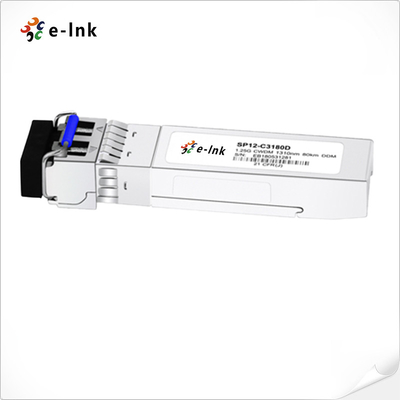

اسم المنتج: | وحدة الإرسال والاستقبال الضوئية SFP | معدل البيانات: | 1.25 جرام |
---|---|---|---|
نوع الألياف: | وضع فردي | الطول الموجي: | 1270 نانومتر ~ 1610 نانومتر |
مسافة: | 80 كم | Ddm: | دعم |
الضمان: | 3 سنوات | نطاق الحرارة: | -40 ℃ ~ + 85 ℃ |
تسليط الضوء: | جهاز CWDM 1.25 G SFP Transceiver,80 كيلومتر SFP جهاز استقبال,جهاز استلام SFP مزدوج LC 1.25 G,80KM SFP Transceiver,Duplex LC 1.25 G SFP Transceiver |
يستخدم قسم المرسل ليزر CWDM DFB متعدد الكم عالي الجودة ويتوافق مع معيار السلامة الدولي IEC-60825 ومعتمد كليزر من الفئة 1.يستخدم قسم المستقبل مكبر أولي كاشف InGaAs متكامل (IDP) مثبت في رأس بصري وIC بعد مكبر الحد، مما يضمن أداء لا مثيل له. علاوة على ذلك ، تم تصميم هذه السلسلة لتتوافق مع SFF-8472.
معدل البيانات1.25 جيجابايت في الثانيةيتطلب جهاز إرسال CWDM DFB LD بطول موجة 18 الذي يتراوح من1270nm إلى 1610nmمع خطوة 20nm ومتوافقة مع SFP MSA و SFF-8472.سونيت OC-24-LR-1بالإضافة إلى أداء عمليات توفير الطاقة الواحدة RoHS و + 3.3V معحاويات SFP Footprint Duplex LC يمكن توصيلها بالماء.
المعلم | الرمز | دقيقة. | نموذجي | (ماكس) | الوحدة | ملاحظة | |
قسم الإرسال: | |||||||
عائق التفاضل المدخل | (رين) | 85 | 100 | 115 | Ω | ||
سوينج إدخال البيانات ذات نهاية واحدة | فين بي بي | 400 | 2000 | mVp-p | |||
إرسال تشغيل الجهد | Vد | 2.0 | Vcc | V | |||
إرسال تشغيل الجهد | VEN | 0 | 0.8 | V | |||
خطأ Tx |
الخطأ | Tx_f | 2.0 | V | |||
عادي | Tx_n | 0 | V | ||||
قسم المستقبل: | |||||||
تحريك بيانات الإخراج ذات نهاية واحدة | (فوت) ، (بي بي) | 370 | 1800 | (ميف) | |||
خطأ خسارة | الـ (فـلوسفـولت) | 2 | Vcc | V | |||
خسارة طبيعية | القاعدة | 0 | 0.8 | V |
المعلم | الرمز | دقيقة. | نموذجي | (ماكس) | الوحدة | ملاحظة |
قسم الإرسال: | ||||||
طول الموجة المركزي | λج | λ-6 | λ | λ+75 | nm | |
عرض الطيف ((-20dB) | △λ | 1 | nm | |||
نسبة قمع الوضع الجانبي | SMSR | 30 | ديسيبل | |||
قوة الخروج البصرية | (بوت) | 0 | +5 | dBm | 1 | |
وقت الارتفاع / الانخفاض البصري | tر/ tf | 260 | ps | 2 | ||
نسبة الانقراض | الطوارئ | 8.2 | ديسيبل | |||
قناع العين للخروج البصري | تتوافق مع IEEE802.3z ((فئة 1 سلامة الليزر) | |||||
قسم المستقبل: | ||||||
طول موجة المدخلات البصرية | λج | 1260 | 1620 | nm | ||
الحمل الزائد للمستقبل | بول | -8 | dBm | 3 | ||
حساسية RX | سين | -24 | dBm | 3 | ||
RX_LOS تأكيد | لوس انجلوسأ | -40 | dBm | |||
RX_LOS إلغاء التأكيد | لوس انجلوسد | -25 | dBm | |||
RX_LOS التهاب النسيج | لوس انجلوسهـ | 0.5 | ديسيبل | |||
المواصفات العامة: | ||||||
معدل البيانات | BR | 1.063/1.25 | جيجابايت/ثانية | |||
معدل خطأ البت | BER | 10-12 | ||||
الحد الأقصى طول الرابط المدعوم 9/125μm SMF@1.25Gb/s |
LMAX | 80 | كم | |||
إجمالي ميزانية النظام | (إل بي) | 24 | ديسيبل |
غيغابيت إيثيرنت
البنية التحتية لتبديل قناة الألياف
واجهة جهاز التوجيه / الخادم
أنظمة نقل بصرية أخرى
نحن نقدم الدعم التقني والخدمة المهنية لـ SFP Optical Transceiver Module. فريقنا من المهندسين ذوي الخبرة متاح لتقديم المساعدة والإجابة على أسئلتك.نحن نقدم وثائق شاملةبالإضافة إلى ذلك، نقدم مجموعة من خيارات الضمان، من ضمان محدود لمدة عام إلى ضمان محدود مدى الحياة،حتى تتمكن من التأكد من أن منتجك مغطى.

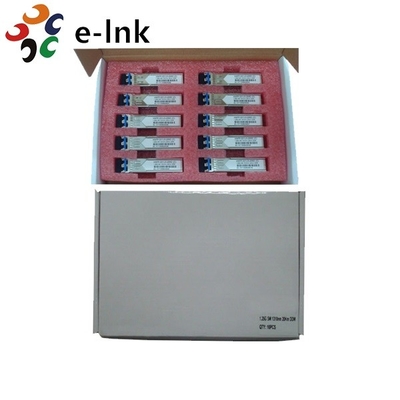

التعبئة والشحن لوحدة SFP العاكسة:
يتم تعبئة وحدة SFP Optical Transceiver بشكل آمن مع لف فقاعة ووضعها في صندوق. ثم يتم شحن الصندوق إلى العميل إما من خلال خدمة البريد أو مع التسليم بين عشية وضحاها.
للعملاء خارج البلاد، يتم شحن الصندوق من خلال خدمة بريد دولية.جميع الصناديق علامة على أنها هشة ويتم شحنها مع حماية إضافية.
