E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| Product name: | Ethernet Media Converter | Power supply: | DC 5~15V |
|---|---|---|---|
| Working Temperature: | 0~45ºC | Dimension: | 62 x 44 x 18 mm |
| Wavelength: | 1310/1550nm | Warranty: | 3 Years |
| إبراز: | محول وسائط الألياف الإيثرنت 3 واط,محول وسائط الألياف الإيثرنت DC15V,محول وسائط الألياف الإيثرنت 10/100/1000 ميجابت في الثانية,DC15V Fiber Ethernet Media Converter,10/100/1000Mbps Fiber Ethernet Media Converter |
||

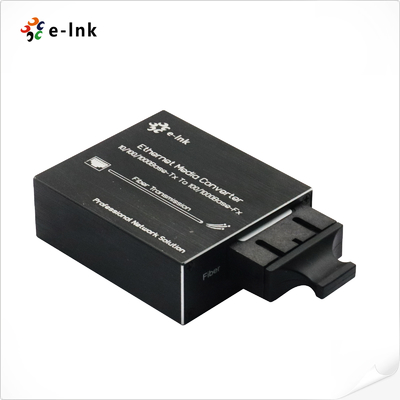

نظرة عامة
محولات الوسائط المتكيفة من سلسلة LNK-M3011 10/100/1000Mbps Gigabit Ethernet تستخدم التبديل
تكنولوجيا لتحويل وسائل الإعلام من النحاس إلى الألياف بدون خلل. متوافقة مع IEEE 802.3، 802.3u، 802.3z،
ومعايير 802.3ab، أنها سد الفجوة بين:
هذا التحويل يوسع نطاق الشبكة بشكل كبير، والتغلب على الحد من 100 متر من النحاس
الكابلات لدعم المسافات تصل إلى 20 كم (و تصل إلى 120 كم كحد أقصى، اعتمادا على نوع الألياف و
المحولات متعددة الاستخدامات ، تدعم العمل على:
الميزات الرئيسية والفوائد:
التصميم المدمج والمدمج: يسهل الحجم المدمج للغاية التثبيت السهل والسلاسة
الاندماج في معدات أخرى أو بيئات محدودة في المساحة.
التوافق مع الألياف ذات السرعة المزدوجة:** يدعم عمليات 100Mbps و 1000Mbps على منفذ الألياف ،
ضمان توافق واسع مع أجهزة الشبكة المختلفة.
المدى الممتد: يحول روابط النحاس قصيرة المدى (100 متر) إلى اتصالات الألياف الطويلة المدى (إلى الأعلى)
إلى 120 كم).
الخصائص
1 منفذ 10/100/1000BASE-T RJ45 مع وظيفة MDI / MDI-X التلقائية
1 منفذ SC ، 100Base-FX أو 1000Base-X وضع مزدوج (الكشف التلقائي)
تصميم النموذج المجهري
دعم full-duplex و half-duplex ومستشعرها التلقائي
دعم إطار 9k
دعم الإدراك التلقائي لـ MDI/MDI-X، وتسهيل تشغيل النظام وتثبيته
خيارات في الألياف المزدوجة ذات الوضع الواحد ، والألياف المزدوجة متعددة الوضع ، والوضع الواحد في الألياف الواحدة
المؤشرات التقنية
| المعلم | المواصفات |
| وضع الوصول | 10/100/1000Mbps جيجابيت إثنتر |
| المعيار | IEEE802.3 10Base-T Ethernet، IEEE802.3u 100Base-TX/FX Fast Ethernet، IEEE802.3ab 1000Base-T ، IEEE802.3z 1000Base-SX/LX جيجابيت إثنتر |
| منفذ الألياف | 1 منفذ SC Fiber ، 100Base-FX أو 1000Base-X وضع مزدوج (الكشف التلقائي) |
| طول الموجة | 850nm/1310nm/1550nm |
| مسافة الإرسال |
متعدد الأوضاع الألياف المزدوجة: 220m (62.5/125μm)/550m (50/125μm) الوضع الواحد الألياف المزدوجة: 20/40/60/80 كيلومتر الوضع الواحد الألياف الواحدة: 20/40/60/80 كيلومتر الفئة الخامسة: 100 متر |
| الميناء |
منفذ RJ45 واحد: للاتصال مع STP/UTP cat5/6 الأزواج الملتوية منفذ بصري واحد: متعدد الأوضاع الألياف المزدوجة: SC (50, 62.5/125μm) الوضع الواحد الألياف المزدوجة: SC (9/125μm) الوضع الواحد الألياف الواحدة: SC (9/125μm) |
| معدل التحويل | تحويل الوسائط |
| الـ LFP | ليس الدعم |
| BER | <10-9 |
| MTBF | 100000 ساعة |

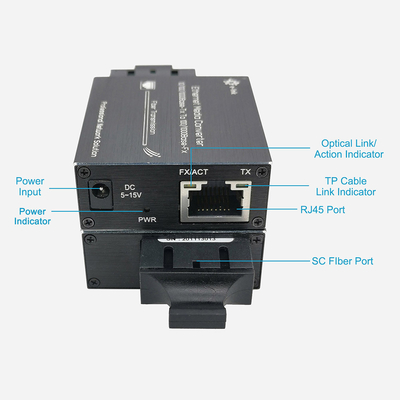

| مؤشر LED |
PWR (طاقة الطاقة) TX (LINK100/1000, TP كابل معدل 100/1000M) FX/ACT (عمل الرابط البصري / عمل إعادة توجيه حزمة كابل TP) |
| إمدادات الطاقة | التيار المستمر 5 ~ 15 فولت |
| استهلاك الطاقة | 3W |
| درجة حرارة العمل | 0~45 درجة مئوية |
| رطوبة العمل | 5% إلى 90% |
| الحفاظ على درجة الحرارة | -40~70 درجة مئوية |
| الحفاظ على الرطوبة | 5% ~ 90% غير مكثفة |

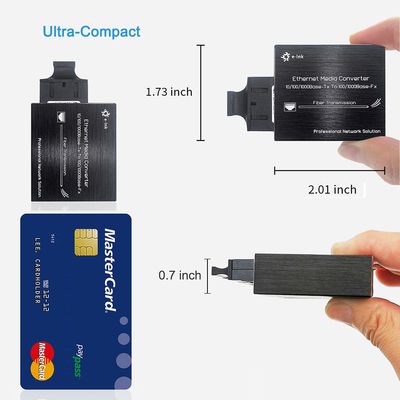

| الأبعاد (W x D x H) | 62 × 44 × 18 ملم |
معلومات الطلب
| البند | الوصف | |
| LNK-M3011 | محول الوسائط المجهرية: 10/100/1000Base-T إلى 100/1000Base-F ، وضع متعدد ، 500m ، 850nm ، SC ، مستقل ، محول طاقة خارجي | |
| LNK-M3011-20 | محول الوسائط المجهرية: 10/100/1000Base-T إلى 100/1000Base-F ، وضع واحد ، 20km ، 1310nm ، SC ، مستقل ، محول طاقة خارجي | |
| LNK-M3011S-20 | محول الوسائط المجهرية: 10/100/1000Base-T إلى 100/1000Base-F، WDM ((اللياف الواحدة ثنائية الاتجاه) ، 20km ، 1310/1550nm ، SC ، مستقل ، محول الطاقة الخارجي |

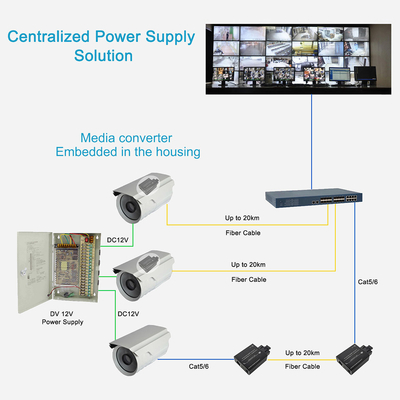

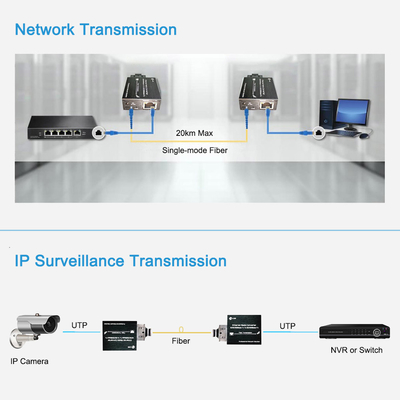

تطبيق نموذجي
