E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| نوع المعالجة: | تخزين وإعادة توجيه | واجهة تسلسلية: | المحطة الصناعية |
|---|---|---|---|
| مدخل الطاقة: | 12 ~ 48VDC ، كتلة طرفية ذات 4 سنون | الحجم: | 95 × 70 × 30 ملم |
| الوزن: | 0.25 كجم | الغلاف: | حالة الألومنيوم |
| خيارات التركيب: | DIN- سكة تعليق / حائط | الموافقات التنظيمية: | ISO9001 ، CE ، FCC ، ROHS |
| إبراز: | محول وسائط إيثرنت SFP RS232,محول وسائط إيثرنت SFP صناعي صغير,Micro Industrial SFP Ethernet Media Converter |
||

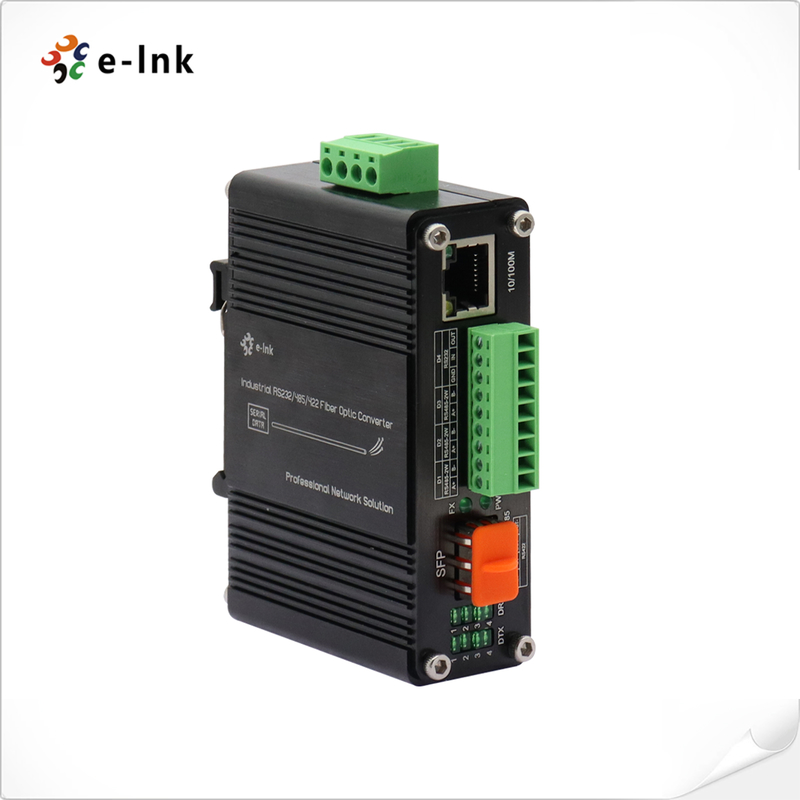

نظرة عامة
الميزات
الفهارس الفنية
| إيثرنت | |
| المعايير: | IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX | |
| إيثرنت IEEE 802.3az الموفر للطاقة (EEE) | |
| نوع المعالجة: | التخزين وإعادة التوجيه |
| معدل تصفية التمرير: | 14,880pps (10 ميجابت في الثانية) |
| 148,800pps (100 ميجابت في الثانية) | |
| ذاكرة مخزن مؤقت للحزم: | 1 ميجابت |
| الحد الأقصى لطول الحزمة: | 9 كيلو بايت |
| حجم جدول العناوين | 2K عناوين MAC |
| الواجهة | |

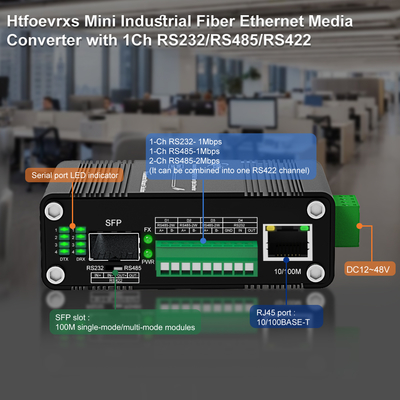

| منفذ إيثرنت: | 1 × RJ45 |
| المنفذ البصري: | 1 × SFP 100Base-FX |
| المنفذ التسلسلي | 1 × طرفية صناعية RS232/RS485/RS422 |
| RS232/RS485/RS422 | |
| الواجهة التسلسلية | طرفية صناعية |
| منافذ الإشارة |
1Ch RS232 - 1 ميجابت في الثانية 1Ch R485 - 1 ميجابت في الثانية 2Ch RS485H- 2 ميجابت في الثانية يمكن تجميع 2Ch RS485H في 1Ch RS422 عالي السرعة |
| معدل الباود | RS485/RS422/RS232:4800-460800 |
| المعيار | EIA /TIA RS232/485/422 |
| المسافة التسلسلية | RS232: 15 مترًا، RS485/422: 1000 متر |
| المعدل | الحد الأقصى 2 ميجابت في الثانية |
| RS-232 | TXD، RXD، GND - ثنائي الاتجاه |
| RS-485 | D+، D-، GND - ثنائي الاتجاه |
| الحماية الثابتة | حماية التفريغ الكهروستاتيكي (ESD) 15 كيلو فولت |
| الحماية من الاندفاع | حماية من الاندفاع 1500 واط/ثانية |
| الكهربائية والميكانيكية | |

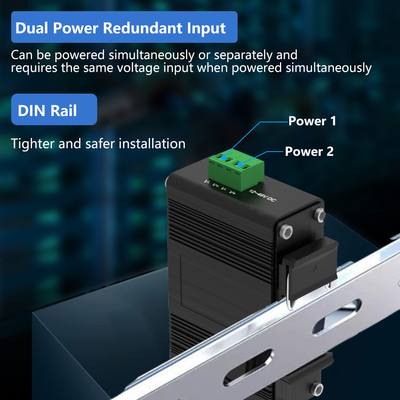

| طاقة الإدخال: | 12~48VDC، كتلة طرفية ذات 4 سنون |
| استهلاك الطاقة: | 3 واط كحد أقصى. |
| الأبعاد (العرض × العمق × الارتفاع): | 95 × 70 × 30 ملم |
| الوزن: | 0.25 كجم |
| الغلاف: | علبة ألومنيوم |
| خيارات التركيب: | سكة DIN / تثبيت على الحائط |
| مؤشرات LED | |
| PWR: | حالة الطاقة |
| FX: | حالة رابط البيانات |
| 10/100M: | حالة إيثرنت |
| DTX 1 2 3 4 | حالة البيانات التسلسلية |
| DRX 1 2 3 4 | حالة البيانات التسلسلية |
| البيئية | |
| درجة حرارة التشغيل: | -40 درجة مئوية إلى 75 درجة مئوية (-40 درجة فهرنهايت إلى 167 درجة فهرنهايت) |
| درجة حرارة التخزين: | -40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت) |
| الرطوبة النسبية: | 5% إلى 95% بدون تكاثف |
| MTBF | > 200,000 ساعة |
| موافقات تنظيمية | |
| ISO9001، CE، FCC، RoHS | |
|
EMI: EN55022:2010+AC: 2011، الفئة أ EN 61000-3-2: 2006+A1: 2009+A2: 2009 EN 61000-3-3: 2013 EN55024: 2010 |
|
|
EMS: IEC 61000-4-2: 2008 (ESD) IEC 61000-4-3: 2010 (RS) IEC 61000-4-4: 2012 (EFT) IEC 61000-4-5: 2014 (Surge) IEC 61000-4-6: 2013 (CS) IEC 61000-4-8: 2009 (PFMF) |
|
معلومات الطلب
| الموديل | الوصف |
| LNK-IMCRS1100-SFP | محول وسائط إيثرنت الألياف الصناعية المصغر 10/100Base-T إلى 100Base-X SFP مع قناة واحدة RS232/RS485/RS422 |
| خيارات SFP | ► خيار SFP. يرجى تحديد SFP الخاص بك في صفحة خيارات SFP (SFP الصناعي). |
| ► يجب شراء وحدة SFP بشكل منفصل. | |
| خيارات التركيب | ► مثبت قوس سكة DIN افتراضي؛ يتم تضمين قوس التثبيت على الحائط. |
| خيارات الطاقة | ► مزود طاقة 24 واط/1 أمبير 24VDC. سلك مفتوح للكتلة الطرفية |
| ► يجب شراء مزود الطاقة بشكل منفصل. |

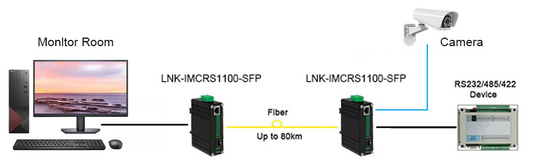

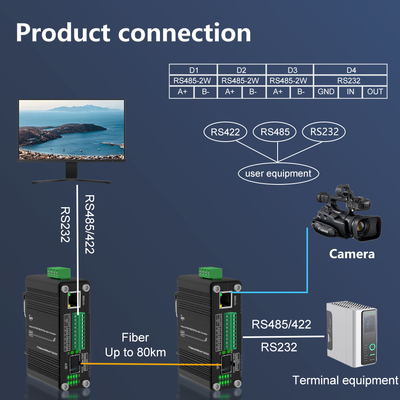

التطبيق
