E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| موصل الألياف: | SFP أو FC أو SC أو ST | مزود الطاقة: | DC 12-48V |
|---|---|---|---|
| معدل الطاقة: | <6W | درجة حرارة التشغيل: | -40 درجة مئوية إلى 80 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت) |
| أبعاد: | 119 (L)*114 (W)*50 (H) Mm | وزن: | 0.55 كجم/قطعة |
| إبراز: | محول الألياف من 4 إلى 16CH,16 قناة RS232 محول الألياف,4 قنوات RS232 محول الألياف,16 Channel RS232 Fiber Converter,4 Channel RS232 Fiber Converter |
||

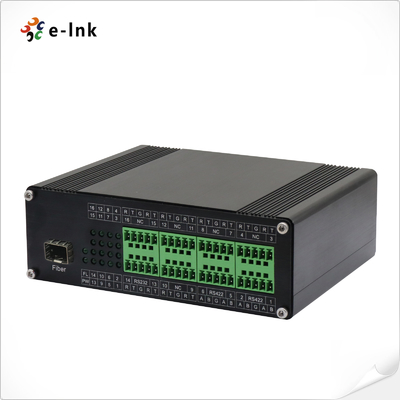

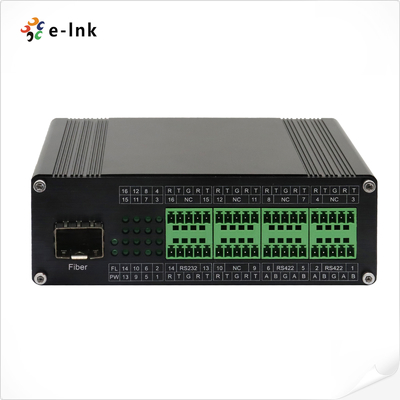

محولات تسلسلية متعددة القنوات RS-232/422/485 إلى الألياف الصناعية
نظرة عامة على المحولات التسلسلية متعددة القنوات إلى الألياف الصناعية
إنسلسلة E-link LNK-IRSهيمحول صناعي متعدد القنوات من RS232/RS485/RS422 إلى الألياف الضوئية, مصمم لتوسيع الاتصال التسلسليحتى 2 كمعبر الألياف متعددة الأوضاع أو20 كمعبر الألياف أحادية الوضع.
يدعممن 4 إلى 16 قناة من RS232 أو RS485, ومن 2 إلى 8 قنوات من RS422, مع تكوينات إشارة مختلطة مرنة مثل 8CH RS232 + 8CH RS485 أو 8CH RS485 + 4CH RS422.
بفضل تصميم التثبيت على سكة DIN، فإنه يضمن سهولة التركيب في البيئات الصناعية القاسية. تقضي عملية إرسال الألياف الضوئية على التداخل الكهرومغناطيسي وحلقة التأريض وتداخل الصواعق، مما يضمن موثوقية وأمان وأداء عاليين للبيانات.
مثالي للأتمتة الصناعية والتحكم في العمليات وإضاءة المسرح وأنظمة إدارة المرور.
ميزات المحولات التسلسلية متعددة القنوات إلى الألياف الصناعية
تصميم بدون مروحة وسكة DIN:
مثالي للبيئات الصناعية القاسية، مما يضمن التشغيل الموثوق به مع الحد الأدنى من الصيانة.
منفذ تسلسلي ثنائي الاتجاه مدمج:
واجهة تسلسلية RS232/422/485 مدمجة (توصيل كتلة طرفية) مع إرسال بيانات شفاف ومعدل بود ذاتي التكيف - لا حاجة إلى تكوين.
دعم تسلسلي متعدد القنوات:
خيارات مرنة بما في ذلك 4–16Ch RS232 أو 4–16Ch RS485 أو 2–8Ch RS422.
اتصال الألياف الضوئية:
يدعم واجهات SFP أو FC أو SC أو ST مع خيارات الألياف متعددة الأوضاع (2 كم) والألياف أحادية الوضع (20 كم).
متوافق مع DMX512:
مناسب لتطبيقات التسلسلية عالية السرعة مثل التحكم في إضاءة المسرح واتصال DMX512.
مدخلات وجهد واسع وحماية:
يدعم إدخال 12–48 VDC مع حماية من القطبية العكسية.
علبة ألومنيوم متينة IP40:
يوفر المتانة والتدريع الكهرومغناطيسي في الإعدادات الصناعية.
درجة حرارة تشغيل ممتدة:
يعمل بشكل موثوق في درجات حرارة تتراوح من -40 درجة مئوية إلى 80 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت).
ضمان لمدة 5 سنوات:
مدعوم بضمان طويل الأجل لمزيد من راحة البال.
الفهارس الفنية للمحولات التسلسلية متعددة القنوات إلى الألياف الصناعية
| واجهة الألياف الضوئية | |
| واجهة الألياف | SFP أو FC أو SC أو ST |
| متطلبات الكابل |
متعدد الأوضاع: 50/125um، 62.5/125um |
| منفذ الألياف | منفذ ألياف واحد |
| مسافة الإرسال |
متعدد الأوضاع: 2 كم |
| الطول الموجي | 1310 نانومتر/1490 نانومتر/1550 نانومتر |
| واجهة تسلسلية RS232 | |
| الواجهة المادية | طرف لولبي قياسي صناعي |
| نوع البيانات | ما يصل إلى 16Ch RS232 ثنائي الاتجاه |
| إشارات RS-232 | TxD، RxD، GND |
| معدل البود | 15 مترًا |
| معدل البود | مدخلات الطاقة |
| واجهة تسلسلية RS422 | |
| الواجهة المادية | طرف لولبي قياسي صناعي |
| نوع البيانات | ما يصل إلى 8Ch RS422 ثنائي الاتجاه |
| إشارات RS-422 | Tx+، Tx-، Rx+، Rx-، GND |
| معدل البود | 0 ~ 800 كيلوبت في الثانية |
| معدل البود | مدخلات الطاقة |
| واجهة تسلسلية RS485 | |
| الواجهة المادية | طرف لولبي قياسي صناعي |
| نوع البيانات | ما يصل إلى 16Ch RS485 ثنائي الاتجاه |
| إشارات RS-485 | Data+، Data-، GND |
| معدل البود | 0 ~ 800 كيلوبت في الثانية |
| متطلبات الطاقة | مدخلات الطاقة |
| 12~48VDC | |
| استهلاك الطاقة | <6 واط |
| موصل الطاقة | كتلة طرفية |
| حماية الطاقة | حماية القطبية العكسية |
| مؤشر LED | PWR |
| مزود الطاقة | |
| FL | حالة وصلة الألياف |
| بيانات 1~16 | إشارة البيانات التسلسلية |
| ميكانيكي | الأبعاد (الطول × العرض × الارتفاع) |
| 119 × 114 × 50 ملم | |
| الوزن | 0.55 كجم |
| الغلاف | علبة ألومنيوم |
| خيارات التركيب | تركيب سكة DIN |
| بيئي | درجة حرارة التشغيل |
| -40 درجة مئوية إلى 80 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت) | |
| درجة حرارة التخزين | -40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت) |
| رطوبة التشغيل | 5%~95% (غير متكثف) |
| MTBF | 216,388 ساعة |
| الموافقات التنظيمية | EMI |
| FCC Part15، CISPR (EN55022) Class A | |
| EMS | EN61000-4-2 (ESD) Level 4, Criteria B |
| EN61000-4-3 (RS) Level 3, Criteria A |
EN61000-4-4 (EFT) Level 3, Criteria A |
| السقوط الحر: MIL-STD-810F Method 516.5 |
الاهتزاز: MIL-STD-810F Method 514.5 C-1 & C-2 |
| الشهادات: | FCC، CE |
| تطبيق المحولات التسلسلية متعددة القنوات إلى الألياف الصناعية | سياسة ما بعد البيع والضمان |
خدمة العملاء عبر الإنترنت
و خدمة العملاء عبر الهاتف, توفيراستشارة المنتج,
الدعم الفني عن بعد.خدمات الصيانة والقبول.سياسة الخدمة: استبدال لمدة ثلاثة أشهر وضمان لمدة ثلاث سنوات.
الاستبدال: في غضون ثلاثة أشهر من شراء سلسلة من المنتجات، بعد اختبار فشل المنتج
من قبل الفنيين والأضرار التي من صنع الإنسان والتي تسببها الكوارث غير الطبيعية، يمكن للمشتري مباشرةالذهاب إلى نقطة الشراء لاستبدال نفس نوع المنتجات. أو منتج ذو أداء مماثل.
إذا لم تكن هناك مشكلة في اختبار المنتج، فسيتم إرجاع العينة الأصلية.
الضمان
: الأضرار التي من صنع الإنسان والتي تسببها الكوارث غير الطبيعية، فترة الضمان المجانية لشركتنا هي سنة واحدة.
[لا تندرج الظروف التالية ضمن نطاق الاستبدال والصيانة المجانية]1. الأضرار الناجمة عن التشغيل والصيانة غير المتوافقة مع التعليمات الواردة في دليل المنتج.
2. الأضرار الناجمة عن العوامل البشرية، مثل إدخال الجهد غير المناسب، وامتصاص الماء والكسر.
3. تلف المنتجات الناجم عن الكوارث الطبيعية، مثل البرق والزلازل والحرائق وما إلى ذلك.
3. التغيير غير المصرح به للإعدادات المتأصلة أو الإصلاح دون إذن الشركة.
4. المنتجات خارج نطاق الصيانة المجانية.
5. الأضرار الناجمة عن النقل والتحميل والتفريغ أثناء الإصلاحات التي يرسلها العملاء.
6. لا يتوافق الرمز الشريطي للمنتج أو الطراز الموجود على بطاقة ضمان المنتج مع المنتج نفسه.
7. الفشل أو التلف الناجم عن مشاكل أخرى غير متعلقة بالمنتج مثل التصميم والتكنولوجيا والتصنيع والجودة.
