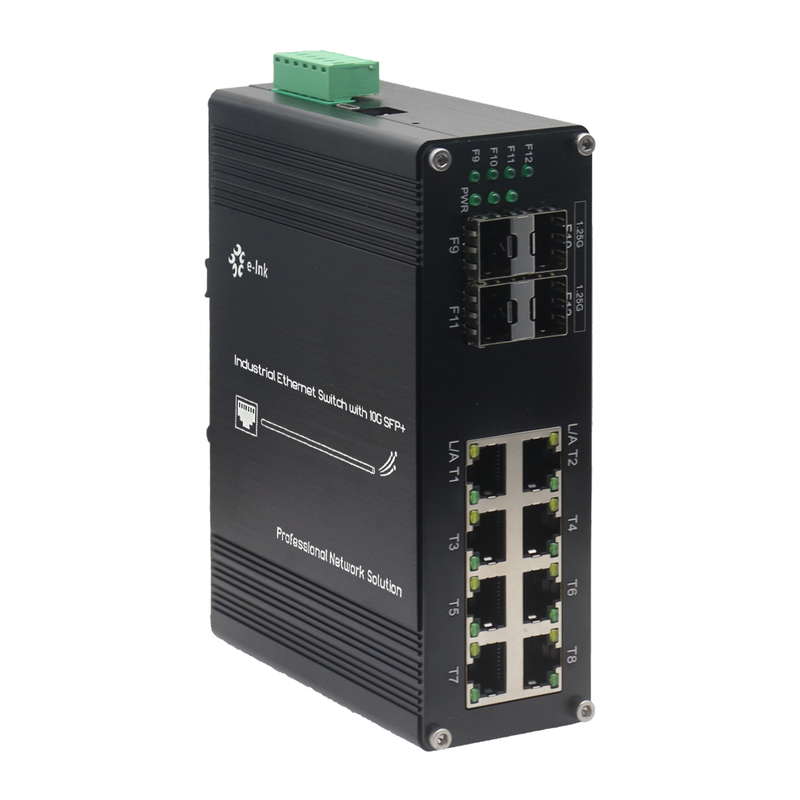

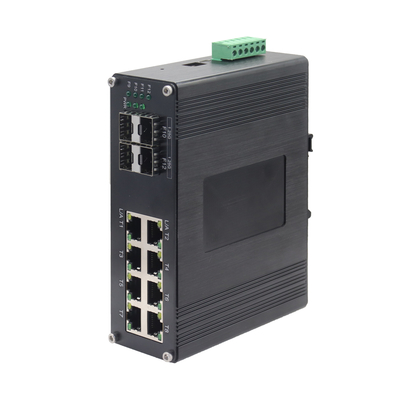

التبديل الصناعي المدار مع 8x Gigabit RJ45 و 4x SFP Fiber Ports

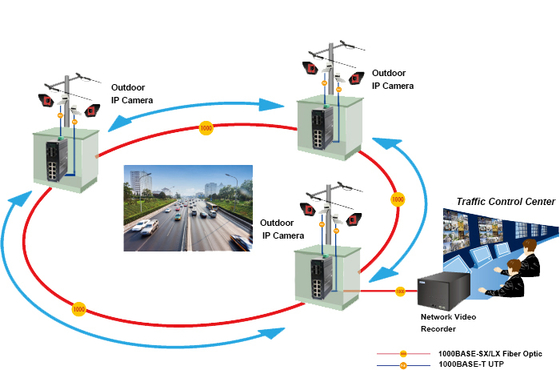

تم تصميم مبدل إيثرنت مُدار L2+ مُحسّن للشبكات الصناعية، ويتميز بـ 8 منافذ جيجابت 10/100/1000Base-T و 4 منافذ ألياف ضوئية 1000Base-X SFP. تدعم واجهات RJ45 خاصية MDI/MDI-X التلقائية، والازدواج الكامل/نصف الازدواج، بينما تعمل فتحات SFP مع الألياف أحادية الوضع أو متعددة الأوضاع للإرسال لمسافات طويلة. تم تصميم هذا المبدل للبيئات القاسية، مما يضمن موثوقية عالية وسهولة النشر، مما يجعله مثاليًا لتوصيل كاميرات IP ونقاط الوصول اللاسلكية والأجهزة الأخرى عبر المواقع البعيدة.

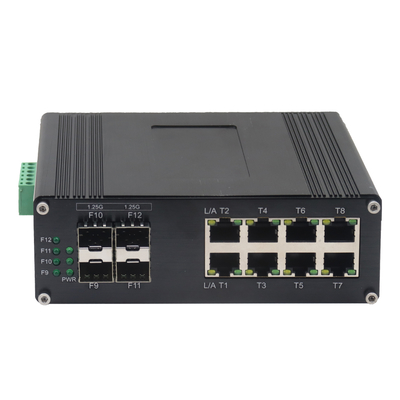

► دعم 8x10/100/1000Base-T + 4x1000Base-X SFP

► يدعم منفذ RJ45 بسرعة 10/100/1000 ميجابت في الثانية الازدواج الكامل/نصف الازدواج، والتفاوض التلقائي، و MDI/MDIX التلقائي

► يدعم مفتاح DIP شبكة VLAN بمفتاح واحد، وإدارة الحلقة بمفتاح واحد، وإعادة تعيين PoE وشبكة PoE بمسافة 250 متر

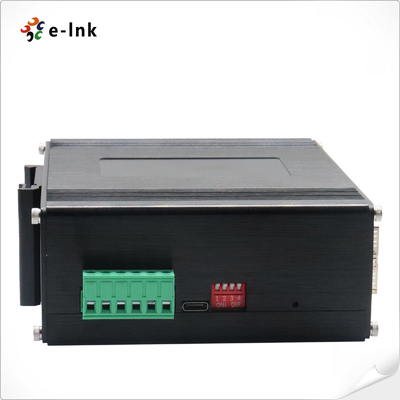

► دعم توصيل منفذ USB-C للإدارة السهلة، دون الحاجة إلى الوصول إلى المنفذ التسلسلي RS232 على الإطلاق

► إطار جامبو بحجم 9 كيلو بايت

► IEEE 802.3az إيثرنت موفر للطاقة (EEE)

► هيكل من الألومنيوم IP40

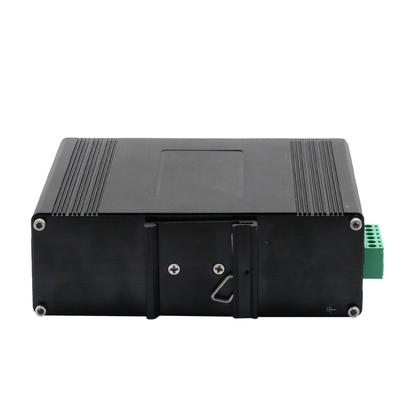

► يدعم التثبيت على سكة DIN

► درجة حرارة التشغيل من -40 درجة مئوية إلى 80 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت)



الفهارس الفنية

إيثرنت
المعايير:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d Spanning Tree
معدل التمرير والتصفية:	14,880pps (10 ميجابت في الثانية)
	148,800pps (100 ميجابت في الثانية)
	1,488,000pps (1000 ميجابت في الثانية)
ذاكرة مخزن الحزم:	12 ميجابت
نوع المعالجة:	التخزين والتمرير
عرض النطاق الترددي للوحة الخلفية	110 جيجابت في الثانية
الحد الأقصى لطول الحزمة:	إطار جامبو بحجم 9 كيلو بايت
حجم جدول العناوين:	8 آلاف عنوان MAC
الواجهة
الموصل:	8 x RJ45
RS485:	1 x RS485 (اختياري)
المنفذ البصري:	4 x 1000Base-X SFP
USB-C:	1 x USB-C (للإدارة)
واجهة تسلسلية RS485 (اختياري)
الواجهة المادية	طرف لولبي قياسي صناعي بـ 3 سنون
نوع البيانات	1Ch RS485 ثنائي الاتجاه
إشارات RS-485	بيانات +، بيانات-، GND
مسافة خط المنفذ التسلسلي (النحاس)	1000 متر
معدل الباود	0 ~ 800 كيلو بت في الثانية
البيئةدرجة حرارة التشغيل:
-40 درجة مئوية إلى 80 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت)	درجة حرارة التخزين:
-40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت)	الرطوبة النسبية:
5% إلى 95% بدون تكثف	MTBF
> 200,000 ساعة	كهربائي وميكانيكي
طاقة الإدخال:
12~48VDC، طاقة زائدة عن الحاجة (كتلة طرفية بـ 6 سنون)	استهلاك الطاقة:
8 واط كحد أقصى.	الحماية:
زيادة حمل طاقة الإدخال:
إعادة ضبط تلقائية	القطبية العكسية:
موجود	DI
P Switchوظيفة مفتاح DIP بـ 4 أرقام
DIP	الوظيفة	الإعدادات	SW 1
	VLAN	دعم IEEE 802.1Q 4K VLAN، دعم QINQ، VLAN مزدوج,	إيقاف - تعطيل	مؤشرات LED:
	إدارة الحلقة	تشغيل - تمكين	إيقاف - تعطيل	مؤشرات LED:
	شبكة PoE بمسافة 250 متر	تشغيل - تمكين	إيقاف - تعطيل	مؤشرات LED:
	إعادة تعيين PoE	تشغيل - تمكين	إيقاف - تعطيل	مؤشرات LED:
PWR
حالة الطاقة	إيثرنت (لكل منفذ)
الرابط/النشاط	الألياف:
منفذ Gigabit SFP: F9~F12	الأبعاد (العرض × العمق × الارتفاع):
149 × 114 × 50 مم	الوزن:
0.55 كجم	الهيكل:
هيكل من الألومنيوم	خيارات التركيب:
تركيب سكة DIN	ميزات البرنامج
بروتوكولات التكرار
دعم STP/RSTP/MSTP/ERPSv2، تجميع الارتباط	دعم البث المتعدد
دعم IGMP Snooping V1/V2/V3، دعم GMRP، GVMP، 802.1Q	VLAN
دعم IEEE 802.1Q 4K VLAN، دعم QINQ، VLAN مزدوج,	إدارة الوقت
SNTP	QOS
إعادة التوجيه المستند إلى التدفق	تحديد معدل التدفق المستند إلى التدفق تصفية الحزم المستندة إلى التدفق 8* قوائم انتظار الإخراج لكل منفذ 802.1p/DSCP تعيين الأولوية Diff-Serv QoS، علامة/ملاحظة الأولوية خوارزمية جدولة قائمة الانتظار (SP، WRR، SP+WRR) ACL
إصدار ACL المستند إلى المنفذ	ACL بناءً على المنفذ و VLAN تصفية الحزم من L2 إلى L4، مطابقة أول 80 بايت من الرسالة. توفير ACL بناءً على MAC، عنوان MAC الوجهة، IP المصدر، IP الوجهة، نوع بروتوكول IP، منفذ TCP/UDP، نطاق منفذ TCP/UDP، و VLAN، إلخ الصيانة التشخيصية
دعم انعكاس المنفذ، Syslog، Ping	وظيفة الإدارة
دعم CLI، WEB، SNMPv1/v2/v3، خادم Telnet للإدارة، EEE، LLDP، خادم/عميل DHCP (IPv4/IPv6)، Cloud/MQTT	إدارة الإنذار
دعم مخرج إنذار الترحيل في اتجاه واحد، RMON، TRAP	الأمان
حماية عاصفة البث، HTTPS/SSLv3، AAA و RADIUS، SSH2.0	دعم DHCP Snooping، الخيار 82، وصول أمان 802.1X, دعم الإدارة الهرمية للمستخدم، قائمة التحكم في الوصول ACL, دعم DDOS، تصفية/ربط MAC المستندة إلى المنفذ، الثقوب السوداء MAC، حماية مصدر IP، عزل المنفذ، تحديد سرعة رسالة ARP ميزات الطبقة 2+ المتقدمة
إدارة IPv4/IPv6	المسار الثابت موافقات تنظيمية
ISO9001، CE، RoHS، FCC
EN55022:2010+AC: 2011، الفئة A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
معلومات الطلب



الموديل
