محول الوسائط اللاسلكية السريعة لـ Ethernet لـ 10G الصناعية الدقيقة

► يجب شراء وحدة SFP+ بشكل منفصل.

نظرة عامة

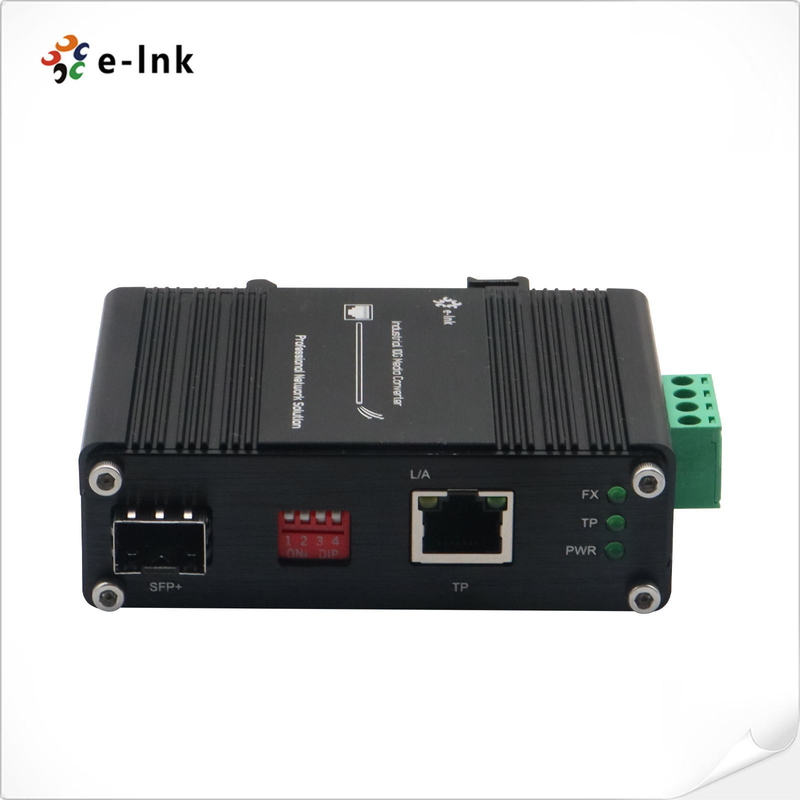

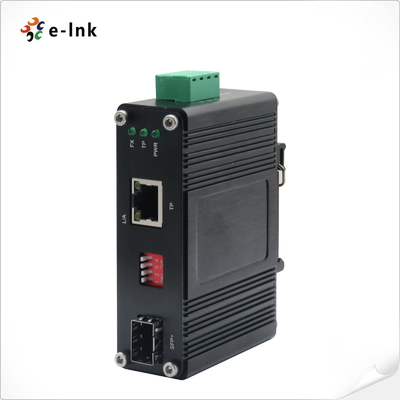

LNK-IMC10G-SFP+ عبارة عن محول وسائط إيثرنت 10G فائق الصغر ومخصص للاستخدام الصناعي
مصمم للبيئات القاسية. يجمع بين منفذ RJ45 متعدد المعدلات (10G/5G/2.5G/1G/100M) مع 10GBASE-X
فتحة ألياف SFP+، يوفر أداءً غير محظور وبسرعة السلك للتحويل السلس من النحاس إلى الألياف.
يتميز بغلاف متين حاصل على تصنيف IP40 مع مدخل طاقة زائد عن الحاجة، ويعمل هذا المحول بشكل موثوق به في
درجات الحرارة القصوى (-40 درجة مئوية إلى 80 درجة مئوية). حجمه الصغير وتصميمه القوي يجعله مثاليًا للصناعية
التطبيقات التي تتطلب اتصال 10G عالي السرعة في الظروف الصعبة.
التحسينات الرئيسية:
- أكثر إيجازًا وقابل للفحص - أسهل في القراءة مع الحفاظ على المواصفات الهامة.
- تركيز أقوى على الحجم الصغير (ميزة مميزة).
- تفصيل فني أوضح (RJ45 متعدد المعدلات، توافق SFP+).
- تنسيق متسق لدرجات الحرارة والمعايير.
الميزات
متوافق مع معيار إيثرنت IEEE 802.3u/802.3ab/802.3bz/802.3ae
متوافق مع إيثرنت IEEE 802.3az الموفرة للطاقة (EEE)
يدعم التفاوض التلقائي 100 ميجابت في الثانية، 1 جيجابت في الثانية نصف/مزدوج كامل و 2.5/5/10 جيجابت في الثانية وضع مزدوج كامل
مدخل طاقة كتلة طرفية 12~48VDC
معالج بيئيًا -40 درجة مئوية إلى 75 درجة مئوية (-40 درجة فهرنهايت إلى 167 درجة فهرنهايت) درجة حرارة التشغيل
يدعم تركيب DIN-Rail و Wall-mount

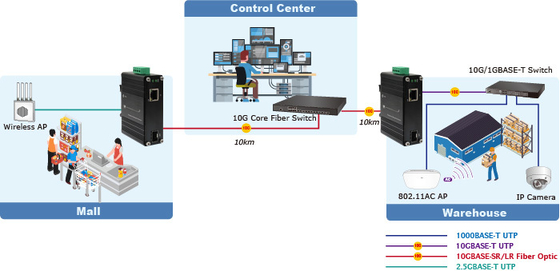

التطبيق




















الفهارس الفنية


إيثرنت
المعايير:	IEEE 802.3u 100BASE-TX
	IEEE 802.3ab 1000BASE-T
	IEEE 802.3bz 2.5G/5GBASE-T
	IEEE 802.3an 10GBASE-T
	IEEE 802.3ae 10 جيجابت في الثانية إيثرنت
	التحكم في التدفق IEEE 802.3x مزدوج كامل
	إيثرنت IEEE 802.3az الموفرة للطاقة (EEE)
معدل إعادة التوجيه والتصفية:	100 ميجابت في الثانية
	1000 ميجابت في الثانية
	2.5 جيجابت في الثانية
	5 جيجابت في الثانية
	10 جيجابت في الثانية
كابلات الشبكة:	10G/5G/2.5G/1G/100M BASE-T: 　10G – Cat 6A/7 　5G – Cat 6/6A/7 　1G/2.5G – Cat 5e/6/6A/7 100M – Cat 5/5e/6/6A/7 　كابل UTP Cat 5/5e/6/6A/7 (100 متر كحد أقصى) 　EIA/TIA-568 STP 100 أوم (100 متر كحد أقصى) 10GBASE-LR/SR/BX: 　كابل ألياف ضوئية متعددة الأوضاع 50/125 ميكرومتر أو 62.5/125 ميكرومتر، حتى 300 متر 　كابل ألياف ضوئية أحادي الوضع 9/125 ميكرومتر، حتى 80 كم
نوع المعالجة:	التخزين وإعادة التوجيه
النسيج:	20 جيجابت في الثانية
إطار جامبو:	16K
جدول العناوين:	9K إدخالات، تعلم عنوان المصدر التلقائي والشيخوخة
الواجهة
الموصل:	1 x RJ45
المنفذ البصري:	1 x SFP+
بيئةدرجة حرارة التشغيل:
-40 درجة مئوية إلى 80 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت)	درجة حرارة التخزين:
-40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت)	الرطوبة النسبية:
5% إلى 95% بدون تكثف	MTBF
> 200,000 ساعة	كهربائي وميكانيكي
مدخلات الطاقة:
12~48VDC، طاقة زائدة عن الحاجة (كتلة طرفية ذات 4 سنون)	استهلاك الطاقة:
5 واط كحد أقصى	الحماية:
زيادة حمل مدخلات الطاقة:
إعادة الضبط التلقائي	القطبية العكسية:
موجود	مفتاح DIP
وظيفة مفتاح DIP رباعي الأرقامDIP
الوظيفة	الإعدادات	SW 1	محجوز
	ON - محجوز	OFF - محجوز	ملاحظة: يمكن تخصيص وظيفة مفتاح DIP بناءً على متطلبات العميل.	مؤشرات LED:
	ON - محجوز	OFF - محجوز	ملاحظة: يمكن تخصيص وظيفة مفتاح DIP بناءً على متطلبات العميل.	مؤشرات LED:
	ON - محجوز	OFF - محجوز	ملاحظة: يمكن تخصيص وظيفة مفتاح DIP بناءً على متطلبات العميل.	مؤشرات LED:
	ON - محجوز	OFF - محجوز	ملاحظة: يمكن تخصيص وظيفة مفتاح DIP بناءً على متطلبات العميل.	مؤشرات LED:
PWR:حالة الطاقة
L/A:
الرابط/النشاط في منفذ إيثرنت	TP:
حالة إيثرنت	FX:

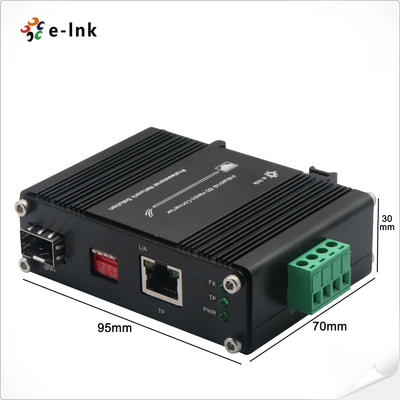

حالة منفذ ألياف SFP+	الأبعاد (العرض × العمق × الارتفاع):
95 × 70 × 30 ملم	الوزن:
0.25 كجم	الغلاف:
علبة ألومنيوم	خيارات التركيب:
DIN-Rail/Wall-mount	الموافقات التنظيمية
ISO9001، CE، RoHS، FCC	EN55022:2010+AC: 2011، الفئة A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
معلومات الطلب
الموديل
الوصف

LNK-IMC10G-SFP+
