E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| موصل: | عدد 1 منفذ RJ45 | منفذ بصري: | 1 × SC 100Base-FX |
|---|---|---|---|
| مدخل الطاقة: | 12 ~ 48VDC ، كتلة طرفية 2 دبوس | الطاقة الخارجة: | 48VDC |
| الأبعاد (WxDxH): | 95 × 70 × 30 ملم | الوزن: | 0.25 كجم |
| الغلاف: | حالة الألومنيوم | خيارات التركيب: | DIN- سكة تعليق / حائط |
نظرة عامة

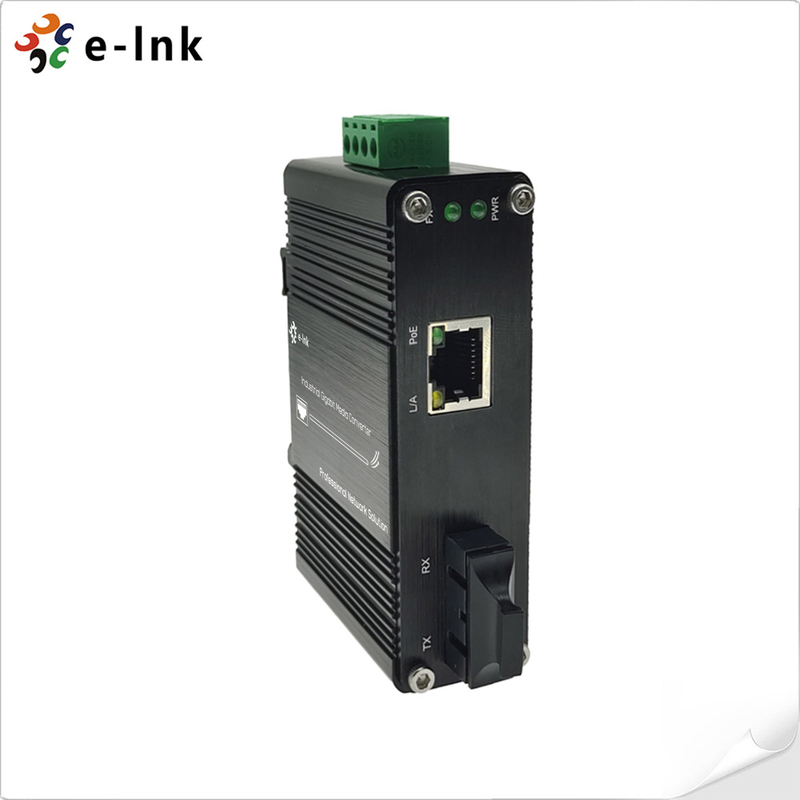

سلسلة LNK-IMC1100P60 هي محول وسائط متين مصمم للبيئات الصناعية،
مما يتيح التحويل السلس بين إيثرنت النحاس 10/100BASE-T والألياف 100BASE-FX
البصريات. يتميز بمنفذ PoE عالي الطاقة (معدات مصدر الطاقة) بقدرة 60 واط متوافق مع IEEE
802.3at (PoE+), فهو يشغل بكفاءة الأجهزة المتصلة مثل كاميرات IP ونقاط الوصول اللاسلكية،
وأجهزة الاستشعار الصناعية.
تم تصميمه لتحمل الظروف القاسية، ويعمل المحول في نطاق درجة حرارة واسع من -40 درجة مئوية إلى 75 درجة مئوية
وموجود في حاوية ألومنيوم متينة لتبديد الحرارة الفائق والحماية الميكانيكية.
يسمح تصميمه القابل للتركيب على سكة DIN أو الحائط بتركيب مرن في خزائن التحكم أو صناديق التوزيع.
يدعم كلاً من أوضاع نصف الازدواج والازدواج الكامل، يضمن LNK-IMC1100P60 نقل بيانات موثوقًا به
في الشبكات الصناعية المتطلبة، مما يجعله حلاً مثاليًا لأتمتة المصانع،
النقل والتطبيقات الخارجية.
الميزات

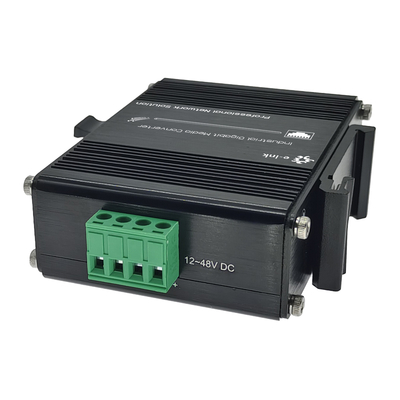

► مدخل طاقة كتلة طرفية 12~48VDC
► منفذ واحد 10/100BASE-T RJ45 مع وظيفة MDI / MDI-X التلقائية

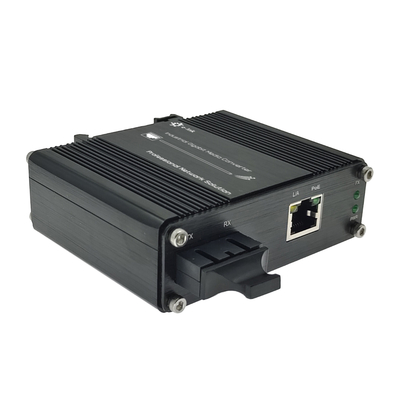

► منفذ واحد 100Base-FX SC
► يدعم تركيب سكة DIN وتركيب على الحائط
► معالج بيئيًا -40 درجة مئوية إلى 75 درجة مئوية (-40 درجة فهرنهايت إلى 167 درجة فهرنهايت) درجة حرارة التشغيل

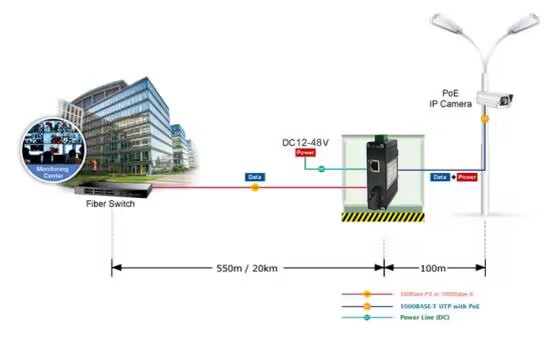

التطبيق
الفهارس الفنية
| إيثرنت | |
| المعايير: | IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX | |
| IEEE802.3x ازدواج كامل والتحكم في التدفق | |
| IEEE 802.3az إيثرنت موفر للطاقة (EEE) | |
| IEEE802.3af الطاقة عبر الإيثرنت | |
| IEEE802.3at الطاقة عبر الإيثرنت | |
| نوع المعالجة: | التخزين وإعادة التوجيه |
| معدل تصفية التمرير: | 14,880pps (10 ميجابت في الثانية) |
| 148,800pps (100 ميجابت في الثانية) | |
| ذاكرة مخزن مؤقت للحزمة: | 128K بت |
| الحد الأقصى لطول الحزمة: | 1522 بايت |
| حجم جدول العناوين | 1K عناوين MAC |
| الواجهة | |
| الموصل: | 1x RJ45 |
| المنفذ البصري: | 1 x SC 100Base-FX |
| كهربائي وميكانيكي | |
| طاقة الإدخال: | 12~48VDC، كتلة طرفية ذات 2 سنون |
| طاقة الإخراج | 48VDC |
| استهلاك الطاقة: | 65 واط كحد أقصى. |
| مؤشرات LED: | |
| PWR: | حالة الطاقة |
| L/A: | حالة رابط البيانات |
| POE: | حالة PoE |
| 100M/1000M: | حالة رابط الألياف |
| الأبعاد (العرض × العمق × الارتفاع): | 95 × 70 × 30 ملم |
| الوزن: | 0.25 كجم |
| الغلاف: | علبة ألومنيوم |
| خيارات التركيب: | سكة DIN / تركيب على الحائط |
| بيئي | |
| درجة حرارة التشغيل: | -40 درجة مئوية إلى 75 درجة مئوية (-40 درجة فهرنهايت إلى 167 درجة فهرنهايت) |
| درجة حرارة التخزين: | -40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت) |
| الرطوبة النسبية: | 5% إلى 95% بدون تكاثف |
| MTBF | > 200,000 ساعة |
| الموافقات التنظيمية | |
| ISO9001، CE، FCC، RoHS | |
|
EMI: EN55022:2010+AC: 2011، الفئة A EN 61000-3-2: 2006+A1: 2009+A2: 2009 EN 61000-3-3: 2013 EN55024: 2010
|
|
|
EMS: IEC 61000-4-2: 2008 (ESD) IEC 61000-4-3: 2010 (RS) IEC 61000-4-4: 2012 (EFT) IEC 61000-4-5: 2014 (Surge) IEC 61000-4-6: 2013 (CS) IEC 61000-4-8: 2009 (PFMF) |
|
معلومات الطلب
| الموديل | الوصف |
| LNK-IMC1100P60 | محول وسائط صغير صناعي 60 واط PoE++، منفذ واحد 100BASE SC + منفذ واحد 10/100BASE-T 802.3at PoE، منفذ ألياف SC، متعدد الأوضاع، 1310 نانومتر، 2 كم |
| LNK-IMC1100P60-20 | محول وسائط صغير صناعي 60 واط PoE++، منفذ واحد 100BASE SC + منفذ واحد 10/100BASE-T 802.3at PoE، منفذ ألياف SC، وضع واحد، 1310 نانومتر، 20 كم |
| LNK-IMC1100P60S-20 | محول وسائط صغير صناعي 60 واط PoE++، منفذ واحد 100BASE SC + منفذ واحد 10/100BASE-T 802.3at PoE، منفذ ألياف SC، وضع واحد ألياف مفردة، 1310/1550 نانومتر، 20 كم |
| خيارات التركيب | ► مثبت قوس سكة DIN افتراضي؛ يتم تضمين قوس التثبيت على الحائط. |
| خيارات الطاقة | ► مزود طاقة 75 واط/1.6 أمبير 48VDC. سلك مفتوح للكتلة الطرفية |
| ► يجب شراء مصدر الطاقة بشكل منفصل. |
