E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| موصل: | عدد 1 منفذ RJ45 | منفذ بصري: | 1 × SC 100Base-FX |
|---|---|---|---|
| مدخل الطاقة: | 12 ~ 48VDC ، كتلة طرفية 2 دبوس | الأبعاد (WxDxH): | 95 × 70 × 30 ملم |
| الوزن: | 0.25 كجم | الغلاف: | حالة الألومنيوم |
| خيارات التركيب: | DIN- سكة تعليق / حائط | درجة حرارة العمل: | -40 درجة مئوية إلى 75 درجة مئوية (-40 درجة فهرنهايت إلى 167 درجة فهرنهايت) |

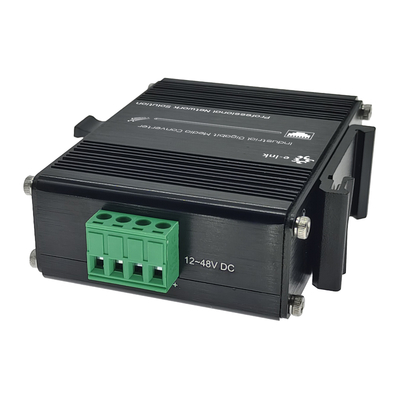

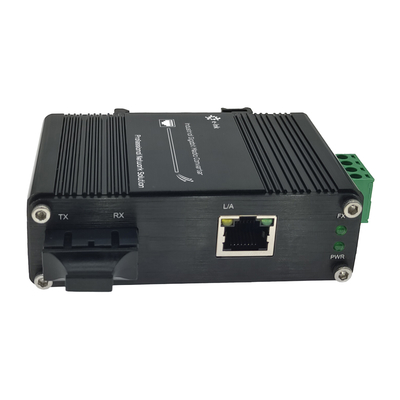

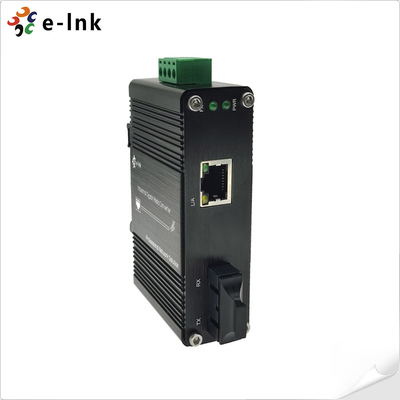

محول الوسائط الصناعية المصغرة 10/100Base-T إلى 100Base-FX
نظرة عامة
سلسلة LNK-IMC1100 هو محول وسائل الإعلام الصناعية الصف مصممة لشبكة موثوق بها
توفر تحويلًا سلسًا بين 10/100BASE-T
الأثيرنت النحاسي وألياف 100BASE-FX ، مما يضمن نقل البيانات المستقر عبر وسائل الإعلام المختلفة
تم تصميم هذا الجهاز الصلب ليتحمل الظروف القاسية
(-40 درجة مئوية إلى 75 درجة مئوية) ويتميز بمنزل من الألومنيوم المقاوم للحماية المتزايدة.
يدعم كلاً من وضع النصف والكامل المزدوج، مما يوفر خيارات توزيع مرنة. مع تصميمه الصلب،
سلسلة LNK-IMC1100 تتحمل تطبيقات صناعية متطلبة مع الحفاظ على استمرارية
لسهولة التثبيت، فإنه يدعم تركيب DIN السكك الحديدية أو وضعها في صناديق التوزيع، مما يجعل
إنه حل مثالي للبنية التحتية للشبكات الصناعية.
الخصائص
12 ~ 48VDC مدخل طاقة الكتلة النهائية
يدعم تركيب DIN-Rail & Wall-mount
درجة حرارة التشغيل المقاومة للبيئة -40 °C إلى 75 °C ((-40 °F إلى 167 °F)
1-البوابة 10/100BASE-T RJ45 مع وظيفة MDI / MDI-X التلقائية
1-الميناء 100Base-FX SC
مؤشرات LED واسعة النطاق لتشخيص الشبكة

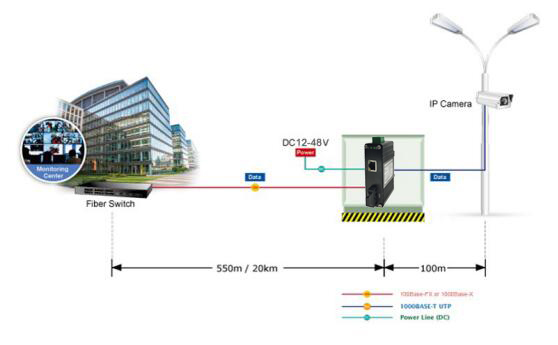

التطبيق
المؤشرات التقنية
| الايثرنت | |
| المعايير: | IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX | |
| الـ IEEE 802.3az الـ Ethernet الكفاءة من حيث الطاقة (EEE) | |
| IEEE802.3x مزدوج كامل ومراقبة التدفق | |
| نوع المعالجة: | التخزين والتحويل |
| معدل المرشح الأمامي: | 14,880pps (10Mbps) |
| 148,800pps (100Mbps) | |
| ذاكرة عازلة الحزم: | 128K بت |
| أقصى طول للحزمة: | 1522 بايت |
| حجم جدول العناوين | عناوين ماك 1K |
| واجهة | |
| رابط: | 1x RJ45 |
| الميناء البصري | 1 × SC 100Base-FX |
| الكهربائية والميكانيكية | |
| قوة الدخول: | 12 ~ 48VDC، كتلة نهاية 2 دبوس |
| استهلاك الطاقة: | 3W Max. |
| مؤشرات LED: | |
| (بي دبليو آر): | حالة الطاقة |
| (لوس أنجلوس) | وضع البيانات |
| SPD: | حالة الايثنر |
| 100M/1000M: | حالة Fiber LINK |
| الأبعاد (WxDxH): | 95 × 70 × 30 ملم |
| وزن: | 0.25 كيلو |
| الغلاف: | غلاف من الألومنيوم |
| خيارات التثبيت: | DIN-Rail / الجدار |
| البيئة | |
| درجة حرارة العمل: | -40°C إلى 75°C (-40°F إلى 167°F) |
| درجة حرارة التخزين: | -40°C إلى 85°C (-40°F إلى 185°F) |
| الرطوبة النسبية: | 5-95% غير مكثفة |
| MTBF | > 200،000 ساعة |
| الموافقات التنظيمية | |
| ISO9001، CE، FCC، RoHS | |
|
إم.إي: EN55022:2010+AC: 2011، الفئة A EN 61000-3-2: 2006+A1: 2009+A2: 2009 EN 61000-3-3: 2013 EN55024: 2010 |
|
|
EMS: IEC 61000-4-2: 2008 (ESD) IEC 61000-4-3: 2010 (RS) IEC 61000-4-4: 2012 (EFT) IEC 61000-4-5: 2014 (الارتفاع) IEC 61000-4-6: 2013 (CS) IEC 61000-4-8: 2009 (PFMF) |
|
معلومات الطلب
| النموذج | الوصف |
| LNK-IMC1100 | مبدل الوسائط الصناعية من 10/100Base-TX إلى 100Base-FX ، متعدد الأوضاع ، 2km ، 1310nm ، SC |
| LNK-IMC1100-20 | مبدل الوسائط الصناعية من 10/100Base-TX إلى 100Base-FX ، وضع واحد ، 20km ، 1310nm ، SC |
| LNK-IMC1100S-20 | مبدل الوسائط الصناعية من 10/100Base-TX إلى 100Base-FX ، وضع واحد ، ألياف واحدة ، 20km ، 1310/1550nm ، SC |
| خيارات التثبيت | تم تثبيت دعامة DIN-Rail الافتراضية ؛ يتم تضمين دعامة الجدار. |
| خيارات الطاقة | إمدادات كهرباء 24 واط / 1A 24VDC سلك مفتوح للكتلة النهائية |
| يجب شراء إمدادات الطاقة بشكل منفصل. |
