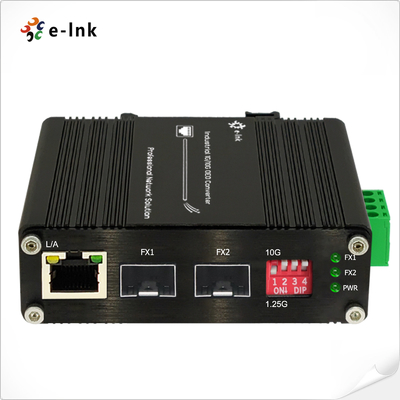

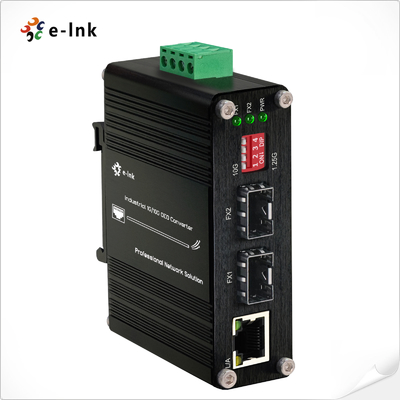

محول 1G/10G الصناعي SFP+ إلى SFP+ OEO (3R Repeater) مع وظيفة محول الوسائط 1G Ethernet

► خيار SFP. يرجى تحديد SFP الخاص بك في صفحة خيارات SFP الخاصة بنا

نظرة عامة

تمثل سلسلة ETH-IMC2402-OEO محول OEO (بصري-كهربائي-بصري) صناعي عالي الأداء 10G

مصمم للبنية التحتية للشبكات الهامة.

تعمل هذه الأجهزة القوية كأجهزة تحويل وسائط الألياف ومكررات الألياف لمسافات طويلة، وتدعم الإرسال بسرعة 10 جيجابت في الثانية في ظل ظروف درجة الحرارة القصوى

(-40 درجة مئوية إلى +80 درجة مئوية).

تم تصميم هذه السلسلة لتطبيقات شبكات العمود الفقري بما في ذلك بيئات SAN و LAN و MAN،

توفر السلسلة دعم بروتوكول متعدد الاستخدامات لـ SDH/SONET STM-64/OC-192 و 10G Fiber

Channel و 10G Ethernet. تتضمن قدراتها المتقدمة تحويل الطول الموجي البصري

(1310 نانومتر/1550 نانومتر/CWDM/DWDM) مع وظيفة Loop-back، مما يجعلها مثالية لمتطلبات

التركيبات في مختبرات البحث والتطوير ومراكز البيانات ومرافق الاتصالات.

تتيح بنية المحول المرنة أيضًا تحويل وسائط الألياف إلى النحاس بسرعة 1 جيجابت في الثانية مع

مسافات إرسال تصل إلى 120 كيلومترًا، مما يوفر حلول اتصال شاملة. سواء

تم نشره كمكرر ألياف مستقل عن البروتوكول أو محول وسائط، فإن ETH-IMC2402-OEO

تضمن السلسلة أداءً موثوقًا به في البيئات الصناعية القاسية حيث القياسية

سوف تفشل المعدات.

أبرز الميزات الرئيسية:

1. وظيفة مزدوجة كمحول وسائط ومكرر لمسافات طويلة
2. موثوقية من الدرجة الصناعية للبيئات القاسية
3. دعم بروتوكول 10G الشامل
4. قدرات تحويل الطول الموجي المتقدمة
5. نطاق إرسال ممتد 120 كم
6. التركيز على التطبيقات الهامة
7. تمييز واضح عن حلول الدرجة التجارية
الميزات

► يدعم مفتاح DIP تبديل معدل بيانات الألياف 1.25G/10G

► يمكن استخدامه كمحول وسائط إيثرنت 1G إذا كنت تستخدم إيثرنت

► علبة ألومنيوم IP40

► يدعم تركيب DIN-Rail/Wall-Mount

► درجة حرارة التشغيل من -40 درجة مئوية إلى 80 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت)

► دعم التوصيل الساخن، شاشة LED كاملة الحالة، سهولة التركيب

► دعم الطول الموجي DWDM/CWDM المنصوص عليه في ITUT، ويمكنه أيضًا عرض وظيفة DDM الخاصة به

► دعم Loop-back و Jumbo Frame

► نقل شفاف وتأخير منخفض جدًا

► وظيفة 3R (إعادة التوليد، إعادة التشكيل، إعادة التوقيت)

التطبيق

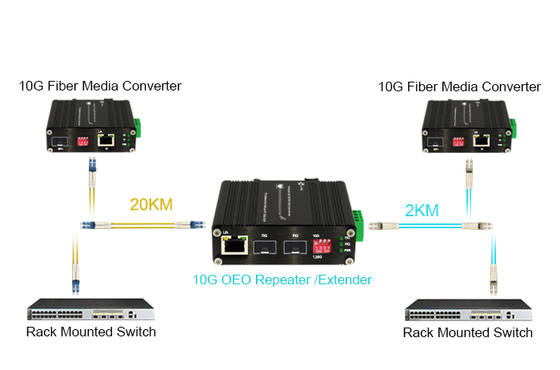

التطبيق الأول: محول 1G/10G OEO (مكرر 3R)

التطبيق الثاني: وظيفة معدات إيثرنت 1 جيجابت في الثانية من الألياف إلى النحاس كمحول وسائط من الألياف إلى النحاس

الفهارس الفنية

بيانات الأداء

مكرر 3R

وظيفة المعدات	مكرر 3R
سرعة الإرسال	10G: 8.5 جيجابت/ثانية - 11.7 جيجابت/ثانية
البروتوكولات	8.5G Fiber Channel
SONET OC-192، SDH STM-64 (9.95 جيجابت في الثانية)	10G WAN (10 جيجابت في الثانية) 10G LAN (10.31 جيجابت في الثانية) OTN OTU-2 (G.709) (10.70 جيجابت في الثانية) 10G LAN مع ترميز FEC 255/237 (11.09 جيجابت في الثانية) 10G Fiber Channel (11.32 جيجابت في الثانية) 10G POS نوع الواجهة SFP+ إلى SFP+
مسافة الإرسال	وحدة SFP+: حتى 80 كم
الحد الأقصى للحزمة	معدل إعادة التوجيه
14,880,950/S درجة حرارة التشغيل	-40 درجة مئوية إلى 80 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت)
درجة حرارة التخزين	-40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت)
الرطوبة النسبية	5% إلى 95% بدون تكثف
MTBF	> 200,000 ساعة
E	مواصفات محول وسائط thernet
المعاييرIEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX	IEEE 802.3ab 1000BASE-T IEEE 802.3z, 1000BASE-SX/LX IEEE 802.3x التحكم في التدفق على الوجهين وضع العمل 10/100/1000BASE-T إلى 1000BASE-SX/LX
نوع المنفذ	SFP إلى RJ45
كابلات الشبكة	زوج ملتوي
10BASE-T: 2-pair UTP Cat. 3,4,5, up to 100m	100BASE-TX: 2-pair UTP Cat. 5, up to 100m 1000BASE-T: 4-pair STP Cat 5 up to 100m كابل الألياف الضوئية 1000BASE-SX: 50/125μm or 62.5/125μm multi-mode fiber cable, up to 220/550m/2km. 1000BASE-LX: 9/125μm single-mode cable, providing long distance for 10/20/40/80/120km (vary on SFP module) الكهربائية والميكانيكية مدخلات الطاقة

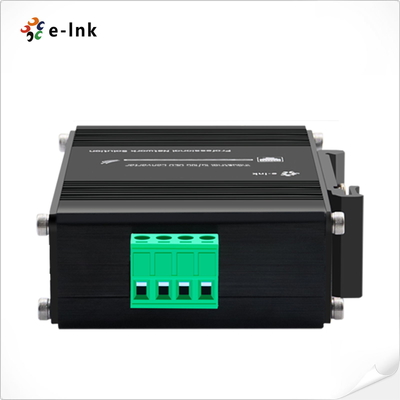

12~48VDC، طاقة زائدة عن الحاجة (كتلة طرفية ذات 6 سنون)
استهلاك الطاقة	8W كحد أقصى
الحماية	زيادة حمل مدخلات الطاقة
إعادة الضبط التلقائي
القطبية العكسية	موجود
DI	P Switch
وظيفة مفتاح DIP المكون من 4 أرقامDIP
الوظيفة	الإعدادات	SW 1	1.25G/10G
	ON - 1.25~8.5G	OFF - 10.3G or 14.025G	SW 2	محجوز
	ON - محجوز	OFF - محجوز	مؤشرات LED:	PWR
	ON - محجوز	OFF - محجوز	مؤشرات LED:	PWR
	ON - محجوز	OFF - محجوز	مؤشرات LED:	PWR
حالة الطاقة
FX1	منفذ SFP-1
FX2	منفذ SFP-2
L/A	TP LINK/ACT
الأبعاد (العرض × العمق × الارتفاع)	95 × 70 × 30 مم
الوزن	0.25 كجم
الغلاف	علبة ألومنيوم
خيارات التركيب:	تركيب DIN-Rail
الموافقات التنظيمية	ISO9001، CE، RoHS، FCC
EN55022:2010+AC: 2011، الفئة A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
معلومات الطلب
الموديل

الوصف
