E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| موصل: | 3 × RJ45 مع وظيفة 802.3at PoE + حاقن (المنافذ 1 إلى 3) | منفذ بصري: | 1 × SC 1000Base-X |
|---|---|---|---|
| تعيين دبوس الطاقة: | 4/5 (+) ، 7/8 (-) | الأبعاد (WxDxH): | 95 × 70 × 30 ملم |
| الوزن: | 0.3 كجم | خيارات التركيب: | DIN- سكة تعليق / حائط |

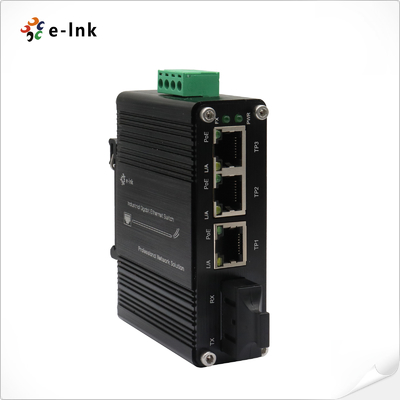

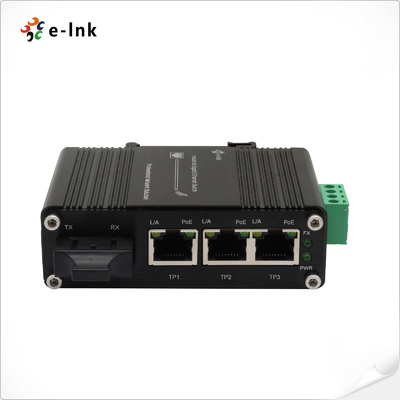

ميني صناعي بـ 3 منافذ 10/100/1000T 802.3at PoE + 1-منفذ 1000X SC محول إيثرنت مع مدخل 12~48VDC ومعزز الجهد
نظرة عامة
سلسلة LNK-IMC103GP عبارة عن محول PoE+ صناعي صغير الحجم ولكنه متين وغير مُدار مصمم لـ
عمليات النشر في البيئات القاسية. يجمع بين 3 × منافذ 10/100/1000Base-T PoE+ (802.3at، 30W/port)
و 1 × منفذ ألياف 1000Base-X SC، يوفر هذا المحول الموفر للمساحة طاقة واتصالًا موثوقين
في الظروف القاسية.
الميزات والفوائد الرئيسية:
✔ حل PoE+ من الدرجة الصناعية:
- 3 × منافذ جيجابت PoE (حتى 30 واط لكل منها) لتشغيل كاميرات IP/WAPs
- يدعم معزز الجهد المدمج نطاق إدخال واسع 12-48VDC
- مثالي لمنشآت الطاقة الشمسية/الرياح
✔ تصميم مُحسّن:
- درجة حرارة التشغيل من -40 درجة مئوية إلى +75 درجة مئوية
- هيكل مقاوم للاهتزاز/الصدمات
- تم اختباره بنسبة 100% للتأكد من الموثوقية
✔ اتصال مبسط:
- منفذ ألياف SC لروابط المسافات الطويلة المحصنة من الضوضاء
- تشغيل التوصيل والتشغيل مع التفاوض التلقائي
- خيارات تركيب على سكة DIN أو على الحائط
✔ موثوقية معتمدة:
- متوافق مع CE/FCC
- حماية من الاندفاع (EN61000-6-2/4)
- غلاف معدني للحماية من التداخل الكهرومغناطيسي
التطبيقات المثالية:
• أنظمة مراقبة تعمل بالطاقة الشمسية في الهواء الطلق
• البنية التحتية للنقل (مراقبة جانب الطريق/الأنفاق)
• عمليات النشر الصناعية عن بعد لإنترنت الأشياء
• شبكات لاسلكية في البيئات القاسية
بفضل مزيجه الفريد من PoE+، واتصال الألياف، وإدخال الجهد الواسع، يوفر LNK-IMC103GP
سلسلة حل فعال من حيث التكلفة وخالي من الصيانة لشبكات الحافة الصناعية. المحول
يجعل عامل الشكل الصغير والتصميم المُحسّن مثاليًا للتركيبات المقيدة بالمساحة حيث
الموثوقية أمر بالغ الأهمية.
الميزات
► إدخال طاقة واسع النطاق 12~48VDC مع وظيفة معزز الطاقة
► ما يصل إلى 90 واط ميزانية PoE (48VDC)، 90 واط ميزانية PoE (24VDC)، 60 واط ميزانية PoE (12VDC)
► يدعم الازدواج الكامل/نصف الازدواج، والتفاوض التلقائي
► IEEE 802.3az إيثرنت موفر للطاقة (EEE)
► علبة ألومنيوم IP40

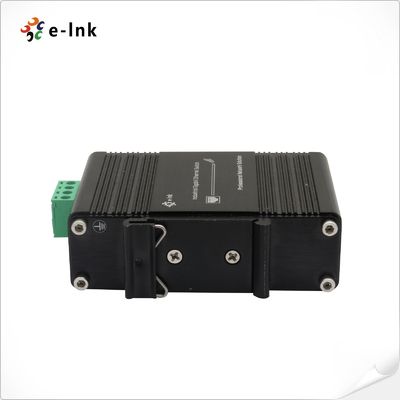

► يدعم تركيب سكة DIN وتركيب على الحائط
► مُحسّن بيئيًا -40 درجة مئوية إلى 75 درجة مئوية (-40 درجة فهرنهايت إلى 167 درجة فهرنهايت) درجة حرارة التشغيل
► 3 منافذ 10/100/1000BASET RJ45 ذاتية MDI/MDI-X مع حقن IEEE 802.3at PoE+ (المنفذ 1 إلى المنفذ 3)
► 1 منفذ 1000Base-X SC

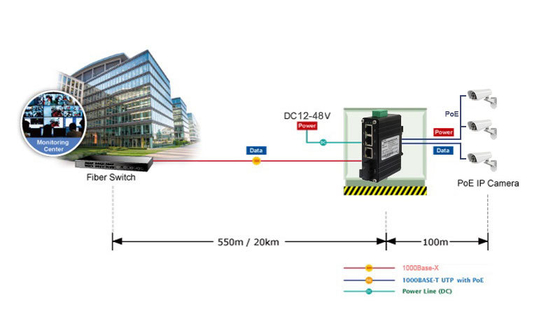

التطبيق
الفهارس الفنية
| إيثرنت | |
| المعايير: | IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX | |
| IEEE802.3ab 1000Base-T | |
| IEEE802.3z 1000Base-X | |
| IEEE 802.3x التحكم في التدفق مزدوج الاتجاه | |
| IEEE 802.3az إيثرنت موفر للطاقة (EEE) | |
| نوع المعالجة: | التخزين وإعادة التوجيه |
| معدل تصفية التمرير: | 14,880pps (10Mbps) |
| 148,800pps (100Mbps) | |
| 1,488,000pps (1000Mbps) | |
| ذاكرة مخزن مؤقت للحزم: | 4 ميغابت |
| مفتاح النسيج: | 12 جيجابت في الثانية |
| الحد الأقصى لطول الحزمة: | 9K بايت |
| حجم جدول العناوين | 2K عناوين MAC |
| الواجهة | |
| الموصل: | 3 × RJ45 مع وظيفة حقن 802.3at PoE+ (المنافذ 1 إلى 3) |
| المنفذ البصري: | 1 × SC 1000Base-X |
| PoE (الطاقة عبر الإيثرنت) | |
| المعيار: | IEEE 802.3at Power over Ethernet Plus |
| IEEE 802.3af Power over Ethernet | |
| المنفذ: | RJ45 |
| تعيين دبابيس الطاقة | 4/5(+), 7/8(-) |
| ميزانية PoE: | ما يصل إلى 90 واط ميزانية PoE (48VDC)، 90 واط ميزانية PoE (24VDC)، 60 واط ميزانية PoE (12VDC) |
| كهربائي وميكانيكي | |
| طاقة الإدخال: | 12~48VDC، كتلة طرفية ذات 2 سنون |
| استهلاك الطاقة: | <95 واط (غير PoE<6 واط) |
| مؤشرات LED: | |
| PWR: | حالة الطاقة |
| L/A: | حالة رابط الإيثرنت |
| FX: | حالة رابط الألياف |
| PoE: | حالة PoE |
| الأبعاد (العرض × العمق × الارتفاع): | 95 × 70 × 30 ملم |
| الوزن: | 0.3 كجم |
| الغلاف: | علبة ألومنيوم |
| خيارات التركيب: | سكة DIN / تركيب على الحائط |
| بيئي | |
| درجة حرارة التشغيل: | -40 درجة مئوية إلى 75 درجة مئوية (-40 درجة فهرنهايت إلى 167 درجة فهرنهايت) |
| درجة حرارة التخزين: | -40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت) |
| الرطوبة النسبية: | 5% إلى 95% بدون تكاثف |
| MTBF | > 200,000 ساعة |
| الموافقات التنظيمية | |
| ISO9001، CE، FCC، RoHS | |
|
EMI: EN55022:2010+AC: 2011، الفئة أ EN 61000-3-2: 2006+A1: 2009+A2: 2009 EN 61000-3-3: 2013 EN55024: 2010 |
|
|
EMS: IEC 61000-4-2: 2008 (ESD) IEC 61000-4-3: 2010 (RS) IEC 61000-4-4: 2012 (EFT) IEC 61000-4-5: 2014 (Surge) IEC 61000-4-6: 2013 (CS) IEC 61000-4-8: 2009 (PFMF) |
|
معلومات الطلب
| الموديل | الوصف |
| LNK-IMC103GP | ميني صناعي بـ 3 منافذ 10/100/1000T 802.3at PoE + 1-منفذ 1000X SC جيجابت إيثرنت سويتش مع مدخل 12~48VDC ومعزز الجهد، منفذ ألياف SC، متعدد الأوضاع، ألياف مزدوجة، 850 نانومتر، 550 متر |
| LNK-IMC103GP-20 | ميني صناعي بـ 3 منافذ 10/100/1000T 802.3at PoE + 1-منفذ 1000X SC جيجابت إيثرنت سويتش مع مدخل 12~48VDC ومعزز الجهد، منفذ ألياف SC، وضع واحد، ألياف مزدوجة، 1310 نانومتر، 20 كم |
| LNK-IMC103GPS-20A | ميني صناعي بـ 3 منافذ 10/100/1000T 802.3at PoE + 1-منفذ 1000X SC جيجابت إيثرنت سويتش مع مدخل 12~48VDC ومعزز الجهد، منفذ ألياف SC، وضع واحد، ألياف مفردة، 1310 نانومتر TX/1550 نانومتر RX، 20 كم |
| LNK-IMC103GPS-20B | ميني صناعي بـ 3 منافذ 10/100/1000T 802.3at PoE + 1-منفذ 1000X SC جيجابت إيثرنت سويتش مع مدخل 12~48VDC ومعزز الجهد، منفذ ألياف SC، وضع واحد، ألياف مفردة، 1550 نانومتر TX/1310 نانومتر RX، 20 كم |
| خيارات التركيب | ► مثبت قوس سكة DIN افتراضي؛ يتم تضمين قوس التثبيت على الحائط. |
| خيارات الطاقة | ► مزود طاقة 12~48VDC. سلك مفتوح للكتلة الطرفية |
| ► يجب شراء مزود الطاقة بشكل منفصل. |
