حقن PoE جيجابت صناعي 95 واط IEEE 802.3bt LTPoE++ مع مدخل تيار مستمر 12-48 فولت

حقن Gigabit الصناعي 95W 802.3bt PoE++ (12~48VDC)

نظرة عامة

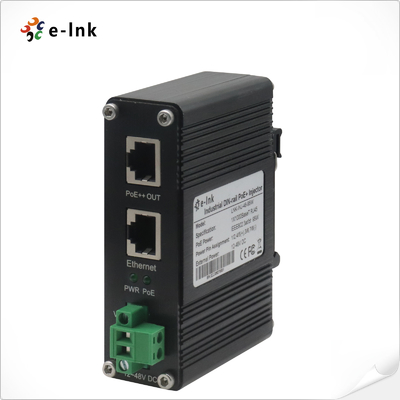

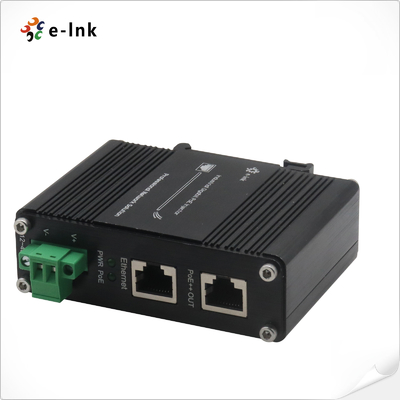

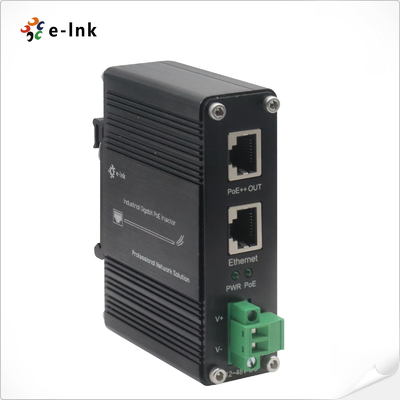

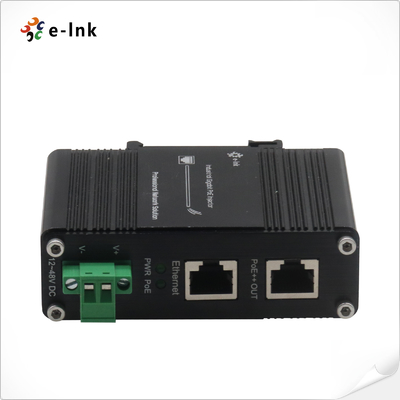

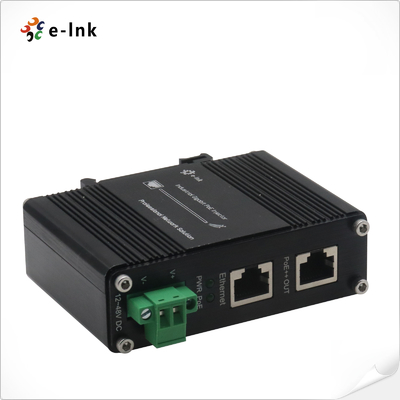

إن LNK-INJ-48-95W هو حقن PoE أحادي المنفذ من الدرجة الصناعية، مُصمم للبيئات الصعبة.

يدعم معايير IEEE 802.3bt و LTPoE++,

يوفر ما يصل إلى 95 واط PoE عالي الطاقة خرج عبر كابل إيثرنت واحد. مع مدخل 12~48V DC

مدخل واسع النطاق ومعزز جهد مدمج, فإنه يتيح توصيل الطاقة بسلاسة إلى أجهزة PoE

مثل كاميرات PTZ ونقاط الوصول اللاسلكية وغيرها من المعدات عالية الطاقة حتى 100 متر بعيدًا.

تدعم كلا منفذي البيانات 10/100/1000Base-T وتتوافق مع IEEE 802.3ab, مما يضمن

اتصال Gigabit موثوق به وأداء مستقر في الظروف الصناعية القاسية.



 الميزات

► 1 منفذ إدخال بيانات إيثرنت RJ45 + 1 منفذ إخراج طاقة عبر الإيثرنت RJ45 (بيانات + طاقة)

► دعم معدات مصدر الطاقة 95W LTPoE++

► يتوافق مع IEEE 802.3at/bt PoE end-span/mid-span PSE

► دعم 10/100/1000Base-TX

► مؤشرات LED واسعة النطاق لتشخيص PoE

► مدخل طاقة واسع النطاق 12~48V DC مع وظيفة معزز الطاقة

► ما يصل إلى 95 واط ميزانية PoE (48VDC)، 95 واط ميزانية PoE (24VDC)، 60 واط ميزانية PoE (12VDC)

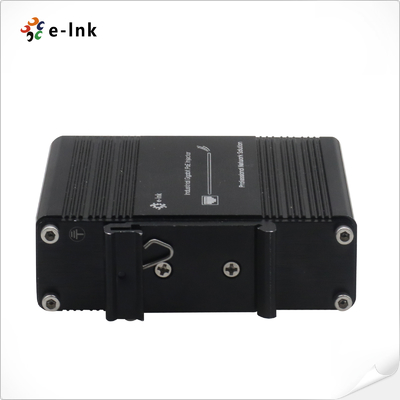

► يدعم تركيب DIN-Rail و Wall-mount
            ►  مُحسّن بيئيًا -40 درجة مئوية إلى 80 درجة مئوية

الفهارس الفنية

إيثرنت
المعايير:	IEEE802.3 10 BASE-T Ethernet IEEE802.3u 100 BASE-TX Fast Ethernet IEEE 802.3ab 1000BASE-T Gigabit Ethernet IEEE802.3 x Flow Control
نوع المعالجة:	إلى الأمام
	نصف مزدوج، مزدوج كامل
معدل تصفية التمرير:	1,488,000pps (1000Mbps)
الكابلات:	كابل مزدوج مجدول يصل إلى 100 متر (328 قدمًا) 10BASE-T: 4 أزواج UTP Cat. 3, 4, 5, 5e, 6, 6A 100BASE-TX: 4 أزواج UTP Cat. 5, 5e, 6, 6A 1000BASE-T: 4 أزواج UTP Cat. 5e, 6, 6A
أقصى مسافة:	Cat5 UTP حتى 100 متر
الموصل:	2x RJ45
البيئة
درجة حرارة التشغيل:	-40 درجة مئوية إلى 80 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت)
درجة حرارة التخزين:	-40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت)
الرطوبة النسبية:	5% إلى 95% بدون تكاثف
MTBF:	>200,000 ساعة
الكهربائية والميكانيكية
طاقة الإدخال:	12~48VDC (كتلة طرفية)
استهلاك الطاقة:	100 واط كحد أقصى.
Power over Ethernet:
المعيار:	IEEE 802.3bt 4-pair Power over Ethernet
	IEEE 802.3at Power over Ethernet Plus
	IEEE 802.3af Power over Ethernet
المنفذ:	RJ45
تعيين دبوس الطاقة	توفير البيانات عبر الأزواج 1,2TX و 3,6RX الطاقة عبر الأزواج الاحتياطية 1,2,4,5(+) و 3,6,7,8(-)
ميزانية PoE:	ما يصل إلى 95 واط ميزانية PoE (48VDC) ما يصل إلى 95 واط ميزانية PoE (24VDC) ما يصل إلى 60 واط ميزانية PoE (12VDC)
مؤشرات LED:
الطاقة:	حالة الطاقة
PoE:	حالة PoE
الأبعاد (العرض × العمق × الارتفاع):	95 × 70 × 30 ملم
الوزن:	0.25 كجم
الغلاف:	علبة ألومنيوم IP40
خيارات التركيب:	DIN-Rail / Wall-mount
الملحقات القياسية
محتويات العبوة	LNK-INJ-48-95W
	دليل المستخدم
	طقم تثبيت على الحائط
	طقم تثبيت DIN
الموافقات التنظيمية
ISO9001
FCC part 15, Class A
EN55022:2006+A1: 2007 Class A
الحماية من الاندفاع:
RJ45: 1KV
الطاقة: 500 فولت
ESD: 4KV/8KV



معلومات الطلب

الموديل	الوصف
LNK-INJ-48-95W	حقن Gigabit 1-port Ethernet Input + 1-port 95W PoE++ Output المحصن مع مدخل طاقة واسع النطاق 12~48V DC
خيارات التركيب	► مثبت قوس DIN-Rail افتراضي؛ يتم تضمين قوس التثبيت على الحائط.
خيارات الطاقة	► 120W/2.5A 48VDC مزود الطاقة. سلك مفتوح للكتلة الطرفية
	► يجب شراء مزود الطاقة بشكل منفصل.
