تفاصيل المنتج:
شروط الدفع والشحن:
|
| موصل: | 6 × RJ45 | منفذ بصري: | 3 × 100Base-FX (SFP، SC، FC، ST اختياري) |
|---|---|---|---|
| درجة حرارة العمل: | -40 درجة مئوية إلى 80 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت) | مدخل الطاقة: | 12 ~ 48VDC ، طاقة إضافية (بلوك المحطة ذو 6 أقواس) |
| الأبعاد (WxDxH): | 150 × 115 × 50 ملم | الوزن: | 0.6 كجم |
| إبراز: | مفتاح إيثرنت بتركيب على سكة DIN,مفتاح إيثرنت بـ 3 منافذ ألياف,تبديل إيثرنت الصناعي,3 Fiber Ports Ethernet Switch,Industrial Ethernet Switch |
||

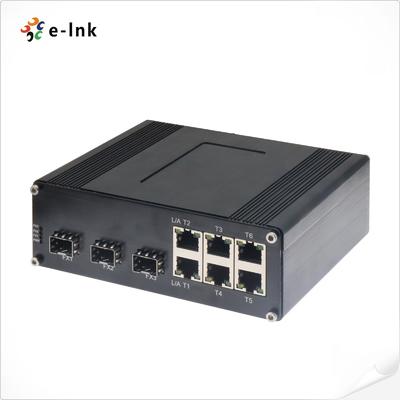

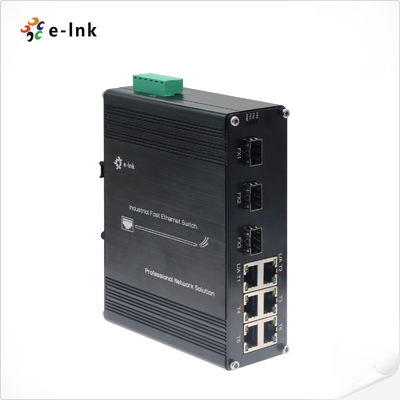

صناعي6-منفذ10/100Base-T + 3-منفذ 100BASE-FX محول إيثرنت
نظرة عامة
سلسلة LNK-IMC306 هي محول إيثرنت صناعي مُحسّن يجمع بين النحاس والألياف
الاتصال في حزمة متينة. يتميز بـ 6 منافذ نحاسية 10/100Base-TX و 3 منافذ ألياف 100Base-FX
تم تصميم هذا المحول لأداء شبكة موثوق به في البيئات الصناعية القاسية.
المواصفات الرئيسية:
- 6 منافذ RJ45 تدعم:
- تفاوض تلقائي 10/100 ميجابت في الثانية
- تشغيل مزدوج كامل/نصف مزدوج
- تقاطع تلقائي MDI/MDI-X
- 3 منافذ ألياف ضوئية متوافقة مع:
- ألياف أحادية الوضع أو متعددة الأوضاع (1/2 قلب)
- مسافات الإرسال تصل إلى 2 كم (متعدد الأوضاع) أو 20 كم/40 كم (أحادي الوضع)
- تصميم بدرجة صناعية يتميز:
- نطاق درجة حرارة تشغيل واسع
- مقاومة عالية للتداخل الكهرومغناطيسي
- غلاف معدني قوي
التطبيقات المثالية:
✓ أنظمة التشغيل الآلي الصناعي
✓ شبكات المراقبة عبر بروتوكول الإنترنت
✓ عمليات نشر نقاط الوصول اللاسلكية
✓ حلول اتصال المواقع البعيدة
يوفر هذا المحول موثوقية استثنائية من خلال تصميمه القوي وخيارات الاتصال المرنة
مما يجعله مثاليًا لإنشاء هياكل أساسية شبكية مستقرة في البيئات الصعبة.
توفر منافذ الألياف الثلاثية تكرارًا محسنًا للشبكة وقدرات وصول ممتدة،
بينما تضمن منافذ النحاس ذات التفاوض التلقائي بساطة التثبيت والتشغيل.
بفضل تكوين المنفذ الأمثل والمتانة الصناعية، توفر سلسلة LNK-IMC306 حلاً فعالاً من حيث التكلفة
للتطبيقات الشبكية المتطلبة التي تتطلب كلاً من النحاس والألياف
الاتصال.
الميزات
► SFP، SC، FC، ST اختياري
► يدعم التحكم في التدفق 802.3x
► IEEE 802.3az إيثرنت موفر للطاقة (EEE)
► مدخلات طاقة زائدة عن الحاجة

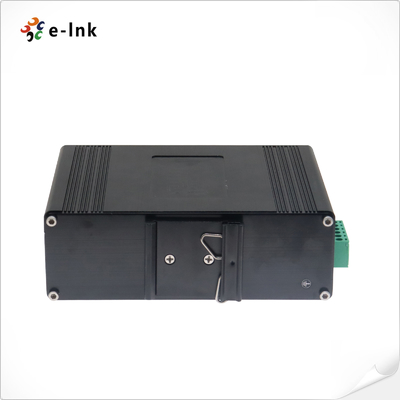

► يدعم تركيب سكة DIN-Rail
► -40 درجة مئوية إلى 80 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت) درجة حرارة التشغيل
► 6 10/100Base-TX + 3 100Base-FX
► منفذ 10/100 ميجابت في الثانية RJ45 يدعم التشغيل المزدوج الكامل/النصف مزدوج، والتفاوض التلقائي، و MDI/MDIX التلقائي

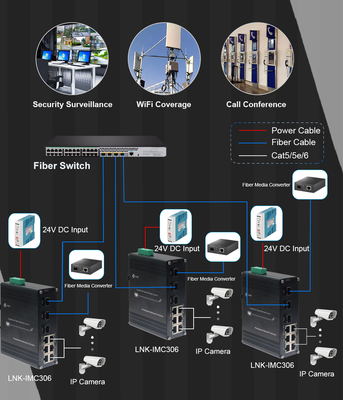

التطبيق
الفهارس الفنية
إيثرنت
| المعايير: | |
| IEEE802.3 10BASE-T | IEEE802.3u 100BASE-TX/FX |
| IEEE 802.3az إيثرنت موفر للطاقة (EEE) | |
| التحكم في التدفق IEEE802.3x | |
| معدل التمرير والتصفية: | |
| 14,880 بكسل (10 ميجابت في الثانية) | 148,800 بكسل (100 ميجابت في الثانية) |
| ذاكرة مخزن مؤقت للحزم: | |
| 512 كيلو بت | نوع المعالجة: |
| التخزين والتمرير | حجم جدول العناوين: |
| 1024 عنوان MAC | الواجهة |
| الموصل: | |
| 6 × RJ45 | المنفذ البصري: |
| 3 × 100Base-FX (SFP، SC، FC، ST اختياري) | منفذ إيثرنت |
| منفذ RJ45 1 ~ المنفذ 6 | البيئة |
| درجة حرارة التشغيل: | |
| -40 درجة مئوية إلى 80 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت) | درجة حرارة التخزين: |
| -40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت) | الرطوبة النسبية: |
| 5% إلى 95% بدون تكاثف | MTBF |
| > 200,000 ساعة | الكهربائية والميكانيكية |
| طاقة الإدخال: | |
| 12~48VDC، طاقة زائدة عن الحاجة (كتلة طرفية ذات 6 سنون) | استهلاك الطاقة: |
| 5 واط كحد أقصى. | الحماية: |
| زيادة حمل طاقة الإدخال: | |
| إعادة الضبط التلقائي | القطبية العكسية: |
| موجود | مؤشرات LED: |
| الطاقة: | |
| حالة PWR | إيثرنت (لكل منفذ): |
| الرابط/النشاط | الألياف: |
| FX1، FX2، FX3 | الأبعاد (العرض × العمق × الارتفاع): |
| 150 × 115 × 50 ملم | الوزن: |
| 0.6 كجم | الغلاف: |
| علبة ألومنيوم | خيارات التركيب: |
| سكة DIN-Rail | الموافقات التنظيمية |
| ISO9001 | |
| EN55022:2010+AC: 2011، الفئة أ | |
| EN 61000-3-2: 2006+A1: 2009+A2: 2009 | |
| EN 61000-3-3: 2013 | |
| EN55024:2010 | |
| IEC 61000-4-2: 2008 (ESD) | |
| IEC 61000-4-3: 2010 (RS) | |
| IEC 61000-4-4: 2012 (EFT) | |
| IEC 61000-4-5: 2014 (الاندفاع) | |
| IEC 61000-4-6: 2013 (CS) | |
| IEC 61000-4-8: 2009 (PFMF) | |
| معلومات الطلب | |
الموديل
| الوصف | LNK-IMC306 |
| محول إيثرنت صناعي: 6 منافذ 10/100Base-TX + 3 منافذ ألياف 100BASE-FX، متعدد الأوضاع، ألياف مزدوجة، SC، 2 كم | LNK-IMC306-20 |
| محول إيثرنت صناعي: 6 منافذ 10/100Base-TX + 3 منافذ ألياف 100BASE-FX، وضع واحد، ألياف مزدوجة، SC، 20 كم | LNK-IMC306S-20 |
| محول إيثرنت صناعي: 6 منافذ 10/100Base-TX + 3 منافذ ألياف 100BASE-FX، وضع واحد، ألياف مفردة، SC، 20 كم | LNK-IMC306F-20 |
| محول إيثرنت صناعي: 6 منافذ 10/100Base-TX + 3 منافذ ألياف 100BASE-FX، وضع واحد، ألياف مفردة، FC، 20 كم | LNK-IMC306-SFP |
| محول إيثرنت صناعي بـ 6 منافذ 10/100BASE-T + 3 منافذ 100BASE SFP | خيارات SFP |
| ► خيار SFP. يرجى تحديد SFP الخاص بك في صفحة خيارات SFP الخاصة بنا | ► يجب شراء وحدة SFP بشكل منفصل. |
| خيارات التركيب | |
| ► مثبت قوس سكة DIN-Rail افتراضي. | خيارات الطاقة |
| ► 24 واط/1 أمبير 24VDC مزود طاقة سكة DIN-Rail. سلك مفتوح للكتلة الطرفية. | ► يجب شراء مزود الطاقة بشكل منفصل. |
