تفاصيل المنتج:
شروط الدفع والشحن:
|
| Input Power: | 12-48V DC via 5-pin female M12 A-coding connector | الامتثال PoE: | يدعم IEEE802.3AF/وفقًا لمعايير السلطة على Ethernet |
|---|---|---|---|
| أقصى طاقة لكل منفذ: | ما يصل إلى 30 واط لكل ميناء | درجة حرارة التشغيل: | -40 درجة مئوية إلى 80 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت) |
| أبعاد: | حجم مضغوط 95 × 70 × 30 مم | Mounting Options: | Supports both DIN-rail and wall-mount installations |
| إبراز: | حقن PoE M12 لتطبيق المركبات,حقن PoE M12 صناعي,حقن PoE M12 من E-Link EN50155,Industrial M12 PoE Injector,E-Link EN50155 M12 PoE Injector |
||

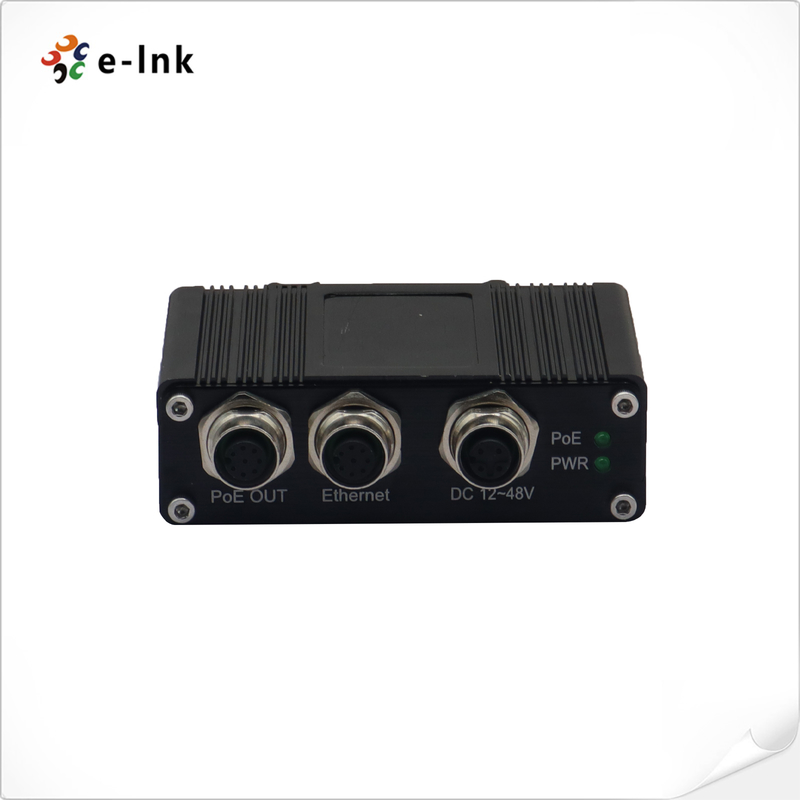

E-Link EN50155 المتوافق مع M12 PoE Injector
نظرة عامة
تم تصميم E-Link EN50155 متوافق PoE المحقن لمتطلبات الصناعية
وتشمل المواد المتحركة والمركبات وأنظمة السكك الحديدية.
جهاز IEEE802.3at PoE يحتوي على الكشف الذكي ، ويقدم 10/100/1000 واحد
بوابة الخروج PoE التي تلبي معايير EN50155 ، مصممة لتحمل الصعوبات القاسية
البيئات ، يستخدم حقن PoE مقاطع M12 للحصول على اتصالات آمنة ودائمة ،
ضمان التشغيل الموثوق به حتى في ظروف الاهتزاز والصدمة.
عندما يتم اكتشاف توقيع PoE صالح من أجهزة التداول، حماية غير PoE
أجهزة من الضرر المحتمل. LNK-INJ301-M12 يوفر حل طاقة متكاملة
مع مجموعة واسعة من الجهد المدخل من 12-48VDC ، مثالية لتطبيقات التوافر العالي.
الخصائص
إدخال طاقة 12 ~ 48VDC
متوافقة تمامًا مع معايير IEEE802.3af/at
يدعم 10/100/1000Base-TX لكل من نقل البيانات والطاقة
متوافق مع خيارات تثبيت DIN للسكك الحديدية والجدار
مقاطع M12 تضمن اتصالات آمنة ودائمة
مؤشرات LED شاملة لمراقبة حالة PoE
مصممة لظروف شديدة مع نطاق درجة حرارة التشغيل من -40 °C إلى 80 °C
(-40 درجة فهرنهايت إلى 176 درجة فهرنهايت)
المؤشرات التقنية
|
المعايير: |
IEEE802.3af الطاقة عبر الايثنتر |
|
الـ IEEE802.3at الطاقة عبر الايثرنات |
|
|
نوع المعالجة: |
إلى الأمام |
|
نصف مزدوج، مزدوج كامل |
|
|
معدل المرشح الأمامي: |
1,488,000pps (1000Mbps) |
|
الكابلات: |
10/100/1000Base-T |
|
رابط: |
2x موصل M12 (M12 A-coding الإناثية ذات 8 أقواس) |
|
البيئة |
|
|
درجة حرارة العمل: |
-40°C إلى 80°C (-40°F إلى 176°F) |
|
درجة حرارة التخزين: |
-40°C إلى 85°C (-40°F إلى 185°F) |
|
الرطوبة النسبية: |
5-95% غير مكثفة |
|
MTBF: |
>200000 ساعة |
|
الكهربائية والميكانيكية |
|
|
قوة الدخول: |
12~48VDC على 5 دبوس إمرأة M12 A-تشفير |
|
استهلاك الطاقة: |
36 واط كحد أقصى |
|
PoE (السلطة عبر Ethernet) |
|
|
القياسية: |
الـ (إي إي إي 802)3af/في |
|
الميناء: |
رابط M12 (M12 A-coding الإناثية ذات 8 أقواس) |
|
أقصى قدر من الطاقة لكل منفذ |
30 واط كحد أقصى |
|
مؤشرات LED: |
|
|
الطاقة: |
حالة الطاقة |
|
البنك المركزي: |
حالة PoE |
|
الأبعاد (WxDxH): |
95 × 70 ×30 ملم |
|
وزن: |
0.25 كيلو |
|
الغلاف: |
الألومنيومالقضية |
|
خيارات التثبيت: |
DIN-Rail / الجدار |
|
الموافقات التنظيمية |
|
|
ISO9001 |
|
|
جزء 15 من FCC، الفئة A، EN50155 |
|
|
EN55022:2006+A1: 2007 الفئة A |
|
|
الحماية من التزايد: |
|
|
RJ45: 1KV |
|
|
الطاقة: 500V |
|
|
ESD: 4KV / 8KV |
|
معلومات الطلب
|
النموذج |
الوصف |
|
LNK-INJ301-M12 |
EN50155 صناعية 1 منفذ 10/100/1000M M12 PoE المحقن12 ~ 48VDC مدخل الطاقة |
|
خيارات التثبيت |
تم تثبيت دعامة DIN-Rail الافتراضية ؛ يتم تضمين دعامة الجدار. |
|
خيارات الطاقة |
يجب شراء إمدادات الطاقة بشكل منفصل |

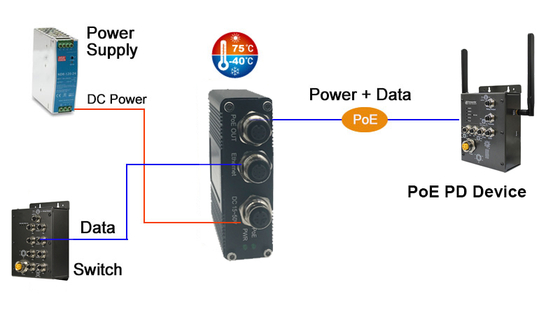

التطبيق
تعيينات M12:
|
الدبوس |
التعيين |
||
|
RJ45 |
M12 |
البنك المركزي |
الايثرنت |
|
1 |
6 |
TP0+ |
TP0+ |
|
2 |
4 |
TP0- |
TP0- |
|
3 |
5 |
TP1+ |
TP1+ |
|
4 |
7 |
TP2+ ((VCC+) |
TP2+ |
|
5 |
1 |
TP2- ((VCC+) |
TP2- |
|
6 |
8 |
TP1- |
TP1- |
|
7 |
2 |
TP3+(VCC-) |
TP3+ |
|
8 |
3 |
TP3- ((VCC-) |
TP3- |
