E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| المسافة القصوى: | ما يصل إلى 100 متر باستخدام Cat 5 UTP | قوة الإدخال: | 12-48V DC عبر كتلة الطرفية |
|---|---|---|---|
| إخراج PoE: | يدعم IEEE 802.3BT ، 802.3AT ، و 802.3AF POE ، مع ما يصل إلى 95W POE في 48VDC | Operating Temperature: | -40°C to 80°C (-40°F to 176°F) |
| حماية زيادة: | حماية 1KV لـ RJ45 ، 500V لإدخال الطاقة ، حماية 4KV/8KV ESD | خيارات التثبيت: | مناسبة لتركيبات DIN-RAIL و WALL-MOUNT |
| إبراز: | حقن PoE الصناعي Gigabit 95W,مُدخل PoE IEEE 802.3bt 95W,حقن PoE مع مكبر الجهد,IEEE 802.3bt 95W PoE Injector,PoE Injector with Voltage Booster |
||

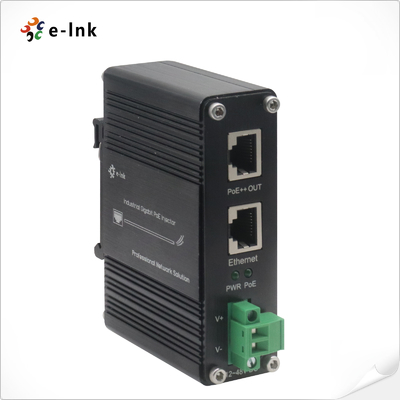

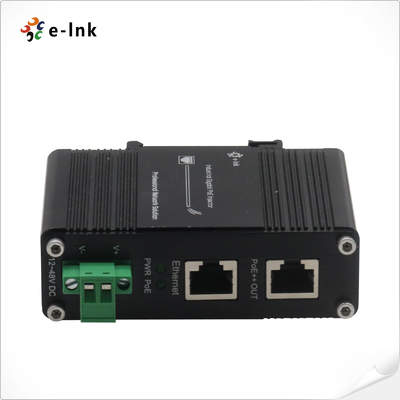

مُدخل PoE+ الصناعي Gigabit IEEE 802.3bt 95W مع مكبر الجهد
نظرة عامة
LNK-INJ-48-95W هو مستوى صناعي، منفذ واحد Gigabit PoE + حقن مصممة
توفير ما يصل إلى 95 واط من الطاقة باستخدام معايير IEEE 802.3bt / LTPoE ++.
المدخلات المتواصلة ومعزز الجهد المدمج ، فإنه يسمح بالاتصال السلس لأجهزة PoE
مثل الكاميرات ونقاط الوصول إلى مفتاح شبكة محلية غير PoE في نطاق 100 متر.
كل من منفذ Ethernet (للتوصيل المفتاح) ومصدر PoE (للتغذية)
أجهزة) تدعم 10/100/1000Base-T وتتوافق مع معايير IEEE 802.3ab ، وضمان
سرعة عالية، موثوق بها البيانات ونقل الطاقة.
التطبيقات الصناعية، وتوفير أداء قوي حتى في البيئات المطالبة.
الخصائص
1 منفذ دخول بيانات RJ45 Ethernet + 1 منفذ خروج RJ45 PoE (بيانات + طاقة)
يدعم 95W LTPoE++ معدات مصدر الطاقة
متوافقة تمامًا مع IEEE 802.3at/bt PoE نهاية المدى / منتصف المدى PSE
متوافق مع سرعات Ethernet 10/100/1000Base-TX
يتضمن مؤشرات LED متعددة لمراقبة حالة PoE
مجموعة واسعة من مدخلات 12-48V DC مع وظيفة تعزيز الطاقة المدمجة
يوفر ما يصل إلى 95W PoE في 48VDC ، 95W في 24VDC ، و 60W في 12VDC
يدعم كل من DIN السكة الحديدية وخيارات تثبيت الجدار
مصممة لظروف شديدة مع نطاق درجة حرارة التشغيل من -40 °C إلى 80 °C
المؤشرات التقنية
|
المعايير: |
IEEE802.3 10 BASE-Tإيثالـ rnet IEEE802.3u 100 BASE-TX الايثنر السريع IEEE 802.3ab 1000BASE-T جيجابيت إثنر IEEE802.3 x تحكم التدفق |
|
نوع المعالجة: |
إلى الأمام |
|
نصف مزدوج، مزدوج كامل |
|
|
معدل المرشح الأمامي: |
1,488,000pps (1000Mbps) |
|
الكابلات: |
كابل زوج مشوه يصل إلى 100 متر (328 قدم) 10BASE-T: 4 أزواج UTP Cat. 3, 4, 5, 5e, 6, 6A 100BASE-TX: 4 أزواج UTP Cat. 5, 5e, 6, 6A 1000BASE-T: 4 أزواج UTP Cat. 5e، 6، 6A |
|
المسافة القصوى: |
الفئة 5 UTP حتى 100m |
|
رابط: |
2x RJ45 |
|
البيئة |
|
|
درجة حرارة العمل: |
-40°C إلى 80°C (-40°F إلى 176°F) |
|
درجة حرارة التخزين: |
-40°C إلى 85°C (-40°F إلى 185°F) |
|
الرطوبة النسبية: |
5-95% غير مكثفة |
|
MTBF: |
>200000 ساعة |
|
الكهربائية والميكانيكية |
|
|
قوة الدخول: |
12~48VDC (الكتلة النهائية) |
|
استهلاك الطاقة: |
100ماكس. |
|
(بو)عبر الايثنتر: |
|
|
القياسية: |
IEEE 802.3bt 4 أزواج الطاقة عبر Ethernet |
|
IEEE 802.3at الطاقة عبر الايثنتر بلس |
|
|
IEEE 802.3af الطاقة عبر الايثنتر |
|
|
الميناء: |
RJ45 |
|
تعيين دبوس الطاقة |
توفير البيانات على أزواج 1,2TX و 3,6RX طاقة على أزواج الاحتياطي 1،2,4،5 ((+) و 3 ،6,7،8(-) |
|
ميزانية PoE: |
ما يصل إلى 95 واط ميزانية PoE (48VDC) ما يصل إلى 95 واط ميزانية PoE (24VDC) ميزانية PoE تصل إلى 60 واط (12VDC) |
|
مؤشرات LED: |
|
|
الطاقة: |
حالة الطاقة |
|
البنك المركزي: |
حالة PoE |
|
الأبعاد (WxDxH): |
95 × 70 ×30 ملم |
|
وزن: |
0.25 كيلو |
|
الغلاف: |
IP40الألومنيومالقضية |
|
خيارات التثبيت: |
DIN-Rail / الجدار |
|
الملحقات القياسية |
|
|
محتويات العبوة |
LNK-INJ-48-95W |
|
دليل المستخدم |
|
|
مجموعة تركيب الجدار |
|
|
مجموعة تركيب DIN |
|
|
الموافقات التنظيمية |
|
|
ISO9001 |
|
|
جزء 15 من FCC، الفئة A |
|
|
EN55022:2006+A1: 2007 الفئة A |
|
|
الحماية من التزايد: |
|
|
RJ45: 1KV |
|
|
الطاقة: 500V |
|
|
ESD: 4KV / 8KV |
|
معلومات الطلب
|
النموذج |
الوصف |
|
LNK-INJ-48-95W |
إدخال إيثيرنيت جيجابيت متصلب من منفذ واحد + حقن 95W PoE++ من منفذ واحد مع 12 ~ 48V DC مدخل طاقة واسعة النطاق |
|
خيارات التثبيت |
تم تثبيت دعامة DIN-Rail الافتراضية ؛ يتم تضمين دعامة الجدار. |
|
خيارات الطاقة |
120W/2.إمدادات الطاقة 5A 48VDC. سلك مفتوح للكتلة النهائية |
|
|
يجب شراء إمدادات الطاقة بشكل منفصل. |
