E-لينك الصين التكنولوجيا المحدودة.
|
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| معيار الفيديو: | HDMI 1.4B 3D ، HDCP 1.4 متوافق | القرار القصوى: | 1920 × 1200@60Hz |
|---|---|---|---|
| نوع الألياف: | الوضع المفرد يصل إلى 20 كم / متعدد الوضع حتى 500 متر ، LC (SFP) | مزود الطاقة: | DC 5–12V ، MAX Power Consumption 4W |
| درجة حرارة التشغيل: | -20 درجة مئوية إلى +70 درجة مئوية | أبعاد: | 92 × 57 × 23 مم |
| إبراز: | موسع ألياف HDMI,مُوسّع الألياف الصوتية ثنائي الاتجاه,1920×1200@60 هرتز مصاعد الألياف,Bidirectional Audio Fiber Extender,1920×1200@60Hz Fiber Extender |
||

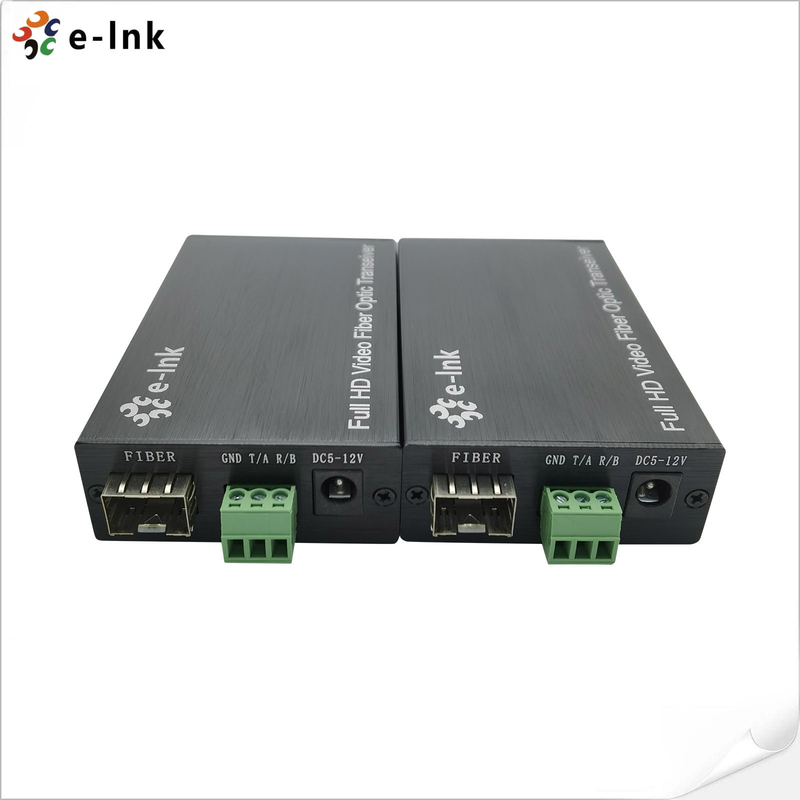

موسع الألياف الضوئية HDMI لنقل المسافات الطويلة مع صوت ثنائي الاتجاه و RS232
نظرة عامة
مثالي لمجموعة واسعة من سلسلة LNK-HF100DA من موسعات الألياف الضوئية HDMI تمكن من
نقل فيديو HDMI عالي الدقة، وصوت ستيريو ثنائي الاتجاه، وإشارات تحكم RS232
على كابل ألياف ضوئية واحد. يدعم HDMI 1.4/1.4b و HDCP 1.4
المعايير، مما يضمن التوافق السلس مع مجموعة واسعة من أجهزة المصدر والعرض. يوفر دقة تصل إلى
1920×1200@60Hz1600×1200@60Hzموسع HDMI بالألياف يوفر جودة صورة واضحة وضوح الشمس وغير مضغوطة دون زمن انتقال أو فقدان للإشارة.
صُمم خصيصًا لـ توزيع الصوت والفيديو الاحترافي، وأنظمة التحكم، والبث، واللافتات الرقمية
، والمراقبة الصناعية
، يضمن LNK-HF100DA أداءً مستقرًا، وقدرة قوية على مقاومة التداخل، ونقل بيانات آمن على مسافات طويلة.
تصميمه المدمج والموثوق به يجعله مثاليًا للبيئات التي تتطلب
استقرارًا عاليًا، ودقة صورة عالية، واتصالًا خاليًا من الضوضاء
.
نقل HDMI لمسافات طويلة عبر الألياف:
يمد فيديو HDMI غير مضغوط، والتحكم RS232، وإشارات الصوت الاستريو حتى
20 كممن خلال كابل ألياف ضوئية واحد، مما يضمن سرعة عالية واتصالًا خاليًا من التداخل.
أداء فيديو عالي الدقة:
يدعم الحد الأقصى للدقة
1920×1200@60Hz
و 1600×1200@60Hz، مما يوفر مرئيات واضحة وضوح الشمس مثالية لتطبيقات الفيديو عالية الدقة والعرض الاحترافي.تكامل الصوت الاستريو ثنائي الاتجاه:
يمكّن
نقل الصوت الاستريو ثنائي الاتجاه
للصوت المتزامن بين المصدر وأجهزة العرض، مما يضمن صوتًا عالي الدقة دون تأخير أو تشويه.دعم بيانات RS232 التسلسلية:
يسهل
نقل إشارات RS232 في الوقت الفعلي
، مما يسمح بالتحكم السلس في الجهاز والاتصال في أنظمة الصوت والفيديو أو التشغيل الآلي المتكاملة.التوافق الكامل مع HDMI و HDCP:
يتوافق مع
HDMI 1.4b, HDCP 1.2
، ويدعم تنسيقات الفيديو ثلاثية الأبعاد، مما يضمن التوافق مع مجموعة واسعة من الأجهزة الحديثة التي تدعم HDMI.مطابقة EDID والمصدر التلقائية:
مدمج
إدارة EDID
ونظام الضبط التلقائي يعمل على تحسين الفيديو بذكاء الإخراج للحصول على صور سلسة ومستقرة وواضحة عبر شاشات العرض المختلفة.موثوقية وحماية محسنة:
يتضمن
حماية ESD
، ومعالجة إشارات قوية، وتصميم مقاوم للضوضاء للتشغيل المتسق في البيئات الصعبة.تثبيت التوصيل والتشغيل:
تصميم مضغوط مع
إعداد التوصيل والتشغيل البسيط
، لا يتطلب تكوين البرنامج — مثالي لـ اللافتات الرقمية، وأنظمة المؤتمرات، وغرف التحكم
.الفهارس الفنية
الوصف
| فيديو | 1 قناة HDMI + 1 قناة صوت ستيريو ثنائي الاتجاه + 1 قناة RS232 عبر موسع الألياف الضوئية، LC(SFP)، ألياف متعددة الأوضاع، 500 متر، بما في ذلك 1 جهاز إرسال و 1 جهاز استقبال، يستخدم في أزواج | |
|
HDMI1.4B 3D; HDCP1.4
|
أقصى تردد للبكسل | 165 ميجاهرتز |
| أقصى معدل للبيانات | 6.75 جيجابت في الثانية | |
| متوافق | 1080P@50/59.95/60Hz,( Max 1920*1200@60Hz) 1080P@23.98/24/29.97/30Hz, | |
| 1080i@50/59.94/60/Hz, |
720P@23.98/24/29.97/30Hz 720P@50/59.94/60Hzدعم خاص 1600*1200 @60HZ أنثى HDMI من النوع A |
|
| الممانعة | 100Ω | |
| نطاق كابل HDMI | <5 أمتار (دقة تصل إلى 1920*1200@60Hz) | |
| صوت | الواجهة | |
| صوت ستيريو خارجي 3.5 مم | نوع الألياف | إدخال قناة واحدة + إخراج قناة واحدة |
| المستقبل | الواجهة | |
| RS232 | الواجهة | |
| كتلة طرفية ذات 3 سنون | نوع الألياف | ≤115200bps |
| الألياف الضوئية | الواجهة | |
| طراز SFP – موصل LC | نوع الألياف | أحادي الوضع |
| الطول الموجي | 850 نانومتر/1310 نانومتر/1550 نانومتر | |
| عرض النطاق الترددي للواجهة | 3 جيجابت في الثانية | |
| مسافة الإرسال | الإرسال@1920*1200@60Hz | |
| ألياف متعددة الأوضاع: |
<500 متر ألياف أحادية الوضع: 20 كمفهرس آخر مزود الطاقة |
|
| محول الطاقة: تيار مستمر 5~12 فولت | تبديد الطاقة | الحد الأقصى 4 واط |
| درجة الحرارة | التشغيل: -20℃ ~ +70℃ | |
| الرطوبة | التشغيل: 5% ~ 90% | |
| الأبعاد (الطول × العرض × الارتفاع) | 92 × 57 × 23 (مم) | |
| معلومات الطلب | الموديل | |
الوصف
| LNK-HF100DA | 1 قناة HDMI + 1 قناة صوت ستيريو ثنائي الاتجاه + 1 قناة RS232 عبر موسع الألياف الضوئية، LC(SFP)، ألياف متعددة الأوضاع، 500 متر، بما في ذلك 1 جهاز إرسال و 1 جهاز استقبال، يستخدم في أزواج |
| LNK-HF100DA-20 | 1 قناة HDMI + 1 قناة صوت ستيريو ثنائي الاتجاه + 1 قناة RS232 عبر موسع الألياف الضوئية، LC(SFP)، ألياف أحادية الوضع، 20 كم، بما في ذلك 1 جهاز إرسال و 1 جهاز استقبال، يستخدم في أزواج |
| التطبيق | إن |
1 قناة HDMI + صوت ستيريو ثنائي الاتجاه + RS232 عبر موسع الألياف الضوئية
مثالي لمجموعة واسعة من تطبيقات نقل الصوت والفيديو والاتصالات الاحترافية
التي تتطلب تمديدًا للإشارة لمسافات طويلة وعالي الجودة وخالي من التداخل
.يستخدم عادة في:
أنظمة البث وإنتاج الفيديو
بين الكاميرات ووحدات تحرير الفيديو والشاشات مع زمن انتقال صفري و
جودة صورة ممتازة.مراكز التحكم وغرف القيادة
– يضمن الإرسال الموثوق به لفيديو HDMI،
والبيانات الصوتية و RS232 بين محطات المشغل وجدران الفيديو وخوادم التحكم المركزية.
أنظمة الأمن والمراقبة – يدعم
HDMI عبر الألياف
للفيديو في الوقت الفعلي المراقبة في إعدادات كاميرات الدوائر التلفزيونية المغلقة وكاميرات IP واسعة النطاق، مع الحفاظ على إخراج صورة ثابت.الأتمتة الصناعية والتحكم في العمليات – ينقل فيديو وتحكم تسلسلي RS232
إشارات على مسافات طويلة في
مراقبة المصنع,
SCADA، وتثبيت التوصيل والتشغيل.موسع HDMI بالألياف حلاً موثوقًا به لـ – يوفر فيديو وصوت عالي الدقة
شاشات التشخيص,
التصور الجراحي، وتثبيت التوصيل والتشغيل حيث تكون الصورة موسع HDMI بالألياف حلاً موثوقًا به لـ اللافتات الرقمية والعرض التجاري – مثالي لـ
مراكز التسوق والمطارات،
مراكز النقل، ومراكز المؤتمرات
، مما يوفر توزيع HDMI طويل المدى موسع HDMI بالألياف حلاً موثوقًا به لـ تكامل الصوت والفيديو في التعليم والشركات – يربط أجهزة العرض والسبورات البيضاء التفاعلية،
ولوحات التحكم في
قاعات المحاضرات,
مرافق التدريب، وتثبيت التوصيل والتشغيل عبر الألياف الضوئية موسع HDMI بالألياف حلاً موثوقًا به لـ مع توافقه العالي
،
والإرسال المستقر، وتثبيت التوصيل والتشغيل، يوفر هذا موسع HDMI بالألياف حلاً موثوقًا به لـ أي بيئة احترافية تتطلب اتصالات AV وبيانات آمنة لمسافات طويلة
.
