E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| Type: | Industrial 10Mbps Ethernet Media Converter (Non-PoE) | Max Distance: | 2km over multimode fiber |
|---|---|---|---|
| Duplex Mode: | Full/Half duplex supported | Operating Temperature: | -40°C to 75°C |
| Power Input: | 12~48VDC terminal block | Dimensions: | 95 × 70 × 30 mm |

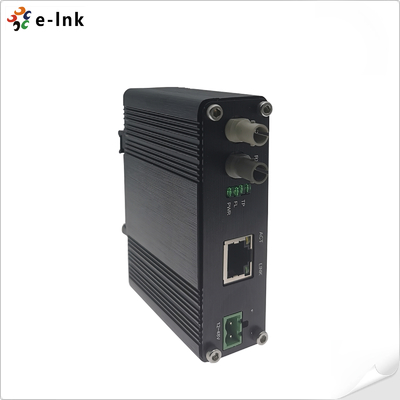

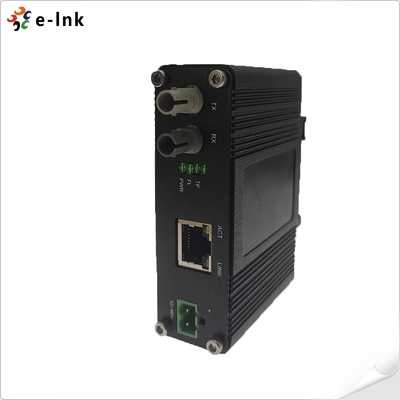

محول وسائط الألياف الصناعي 10Base-T إلى 10Base-FL ST -40~75 درجة مئوية 2 كم
نظرة عامة
LNK-IMC10FST هو محول وسائط صناعي متخصص منخفض السرعة مصمم لـ
شبكات إيثرنت 10 ميجابت في الثانية القديمة التي تتطلب اتصال ألياف قوي وموثوق به. إنه
يحول النحاس 10Base-T إلى ألياف 10Base-FL (موصل ST) عبر ألياف متعددة الأوضاع تصل إلى
2 كم. مع دعم كل من الدوبلكس النصفي والكامل، والتحكم في التدفق IEEE 802.3x، و Energy
إيثرنت (EEE) الفعال، فإنه يضمن أداءً مستقرًا في النطاق الترددي المحدود أو لمسافات طويلة
التطبيقات الصناعية. يتميز بغلاف ألومنيوم IP40 متين، ودرجة حرارة تشغيل واسعة
(-40 درجة مئوية إلى 75 درجة مئوية)، وتركيب DIN-Rail أو الحائط، وهو مثالي للأتمتة الصناعية،
تكامل المعدات القديمة، وأنظمة المراقبة عن بعد.
الميزات
دعم الشبكة القديمة — يحول النحاس 10Base-T إلى ألياف 10Base-FL ST
نطاق ممتد — حتى 2 كم عبر ألياف متعددة الأوضاع (طول موجي 850 نانومتر)
توافق واسع — يعمل مع بطاقات واجهة الشبكة 10Base، والمحاور، والمفاتيح بدون تقاطع
الكابلات
متانة صناعية — علبة ألومنيوم IP40، نطاق درجة حرارة واسع من -40 درجة مئوية إلى 75 درجة مئوية
مدخلات طاقة مرنة — كتلة طرفية 12~48VDC، استهلاك 5 واط كحد أقصى
تركيب متعدد الاستخدامات — خيارات DIN-Rail وتركيب الحائط متضمنة
الفهارس الفنية
|
المعايير: |
IEEE 802.3 |
|
10 Base-T |
|
|
10 Base-FL |
|
|
IEEE 802.3az إيثرنت موفر للطاقة (EEE) |
|
|
IEEE802.3x دوبلكس كامل والتحكم في التدفق |
|
|
وسائل التحويل: |
وضع التخزين وإعادة التوجيه أو وضع القطع |
|
معدل تصفية التمرير: |
14,880 بكسل (10 ميجابت في الثانية) |
|
Wالطول الموجي: |
850 نانومتر |
|
مساحة التخزين المؤقت: |
ذاكرة وصول عشوائي مدمجة بسعة 128 كيلو بايت للتخزين المؤقت للبيانات |
|
التحكم في التدفق: |
دوبلكس كامل: التحكم في التدفق؛ نصف دوبلكس: ضغط خلفي |
|
Cطول الكابل: |
كابل ألياف ضوئية مزدوجة متعددة الأوضاع 50/125um أو 62.5/125um لـ 10Base-FL 100 متر كحد أقصى. لـ UTP 2000 متر كحد أقصى. للألياف الضوئية متعددة الأوضاع |
|
نوع الإرسال: |
نطاق أساسي |
|
مفتاح الاتصال: |
مفتاح 10Base-T ثنائي الوضع على جانب RJ-45 (محور أو W/S) |
|
الواجهة |
|
|
الموصل: |
1x RJ45 10Base-T |
|
المنفذ البصري: |
1 x ST 10Base-FL |
|
كهربائي وميكانيكي |
|
|
طاقة الإدخال: |
12~كتلة طرفية 48VDC، 2 سنون |
|
استهلاك الطاقة: |
5 واط كحد أقصى. |
|
مؤشرات LED: |
|
|
PWR: |
حالة الطاقة |
|
ACT: |
حالة رابط البيانات |
|
TP: |
حالة إيثرنت |
|
FL: |
الألياف LINK الحالة |
|
الأبعاد (العرض × العمق × الارتفاع): |
95 x 70 x 30 مم |
|
الوزن: |
0.25 كجم |
|
الغلاف: |
|
|
خيارات التركيب: |
DIN-Rail / تركيب على الحائط |
|
بيئي |
|
|
درجة حرارة التشغيل: |
-40 درجة مئوية إلى 75°C (-40°F إلى 167°F) |
|
درجة حرارة التخزين: |
-40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت) |
|
الرطوبة النسبية: |
5% إلى 95% بدون تكاثف |
|
MTBF |
> 200,000 ساعة |
|
الموافقات التنظيمية |
|
|
ISO9001، CE، FCC، RoHS |
|
|
EMI: EN55022:2010+AC: 2011، الفئة أ EN 61000-3-2: 2006+A1: 2009+A2: 2009 EN 61000-3-3: 2013 EN55024: 2010 |
|
|
EMS: IEC 61000-4-2: 2008 (ESD) IEC 61000-4-3: 2010 (RS) IEC 61000-4-4: 2012 (EFT) IEC 61000-4-5: 2014 (Surge) IEC 61000-4-6: 2013 (CS) IEC 61000-4-8: 2009 (PFMF) |
|
معلومات الطلب
|
نموذج |
الوصف |
|
LNK-IMC10FST-MM |
محول وسائط إيثرنت صناعي صغير 10BASE-T إلى 10BASE-FL، متعدد الأوضاع، 2 كم، 850 نانومتر، ST |
|
خيارات التركيب |
► مثبت قوس DIN-Rail افتراضي؛ يتم تضمين قوس تثبيت الحائط. |
|
خيارات الطاقة |
► 24W/1A 24مزود طاقة VDC. سلك مفتوح للكتلة الطرفية |
|
► يجب شراء مصدر الطاقة بشكل منفصل. |
