التبديل الصناعي L2 + 8-Port Gigabit + 4 SFP المدار

الايثرنت

المعايير:

IEEE802.3 10BASE-T

IEEE802.3u 100BASE-TX

IEEE802.3ab 1000BASE-T

IEEE802.3z 1000BASE-X

الـ (إي إي إي 802)3ب خدمة الجودة

IEEE802.1d شجرة العرض

إلى الأمام&مرشحإنج المعدل:

14,880pps (10Mbps)

148,800pps (100Mbps)

1,488,000pps (1000Mbps)

ذاكرة عازلة الحزم:

12M بت

نوع المعالجة:

التخزين والتحويل

عرض النطاق الترددي للخلفية

110 جيجابايت في الثانية

أقصى طول للحزمة:

إطار 9K بايتات جمبو

حجم جدول العناوين:

8K عناوين ماك

واجهة

رابط:

8 x RJ45

RS485:

1 x RS485 (اختياري)

الميناء البصري

4 × 1000-X القاعدة الـ SFP

USB-سي:

1 x USB-C (لإدارة)

الواجهة المتسلسلة RS485 (اختياري)

الواجهة الفيزيائية

محطة المسمار الثلاثية الدبوس الصناعية القياسية

نوع البيانات

1Ch RS485 ثنائي الاتجاه

إشارات RS-485

البيانات +، البيانات، GND

مسافة خط الميناء التسلسلي (النحاس)

1000 متر

معدل البود

0 ~ 800kbps

البيئةنطال

درجة حرارة العمل:

-40°C إلى 80°C (-40°F إلى 176°F)

درجة حرارة التخزين:

-40°C إلى 85°C (-40°F إلى 185°F)

الرطوبة النسبية:

5-95% غير مكثفة

MTBF

> 200،000 ساعة

الكهربائية والميكانيكية

قوة الدخول:

12~48VDC, الطاقة الزائدة (بلوك المحطة ذو 6 أقواس)

استهلاك الطاقة:

8ماكس.

الحماية:

إدخال الطاقة المفرطة:

يمكن إعادة تعيينها تلقائيًا

قطبية عكسية

الحاضر

إدالبديل

مفتاح DIP ذو 4 أرقامالوظيفةالوضع

DIP

الوظيفة

الإعدادات

SW 1

شبكة VLAN

تشغيل

OFF - معاق

SW 2

إدارة الحلقات

تشغيل

OFF - معاق

SW 3

محجوز

ON - محجوز

OFF - محجوز

SW 4

محجوز

ON - محجوز

OFF - محجوز

مؤشرات LED:

PWR

حالة الطاقة

الايثنتر (على كل منفذ):

الرابط/النشاط

الألياف:

منفذ SFP جيجابيت: F9~F12

الأبعاد (WxDxH):

149 x114 x50 ملم

وزن:

0.55كيلوغرام

الغلاف:

الألومنيوم القضية

خيارات التثبيت:

صلّة DIN-Rail

ميزات البرنامج

بروتوكولات الإفراج

دعم STP/RSTP/MSTP/ERPSv2، تجميع الروابط

دعم البث المتعدد

دعم IGMP Snooping V1/V2/V3,دعم GMRP، GVMP،802.1Q

شبكة VLAN

دعم IEEE 802.1Q 4K VLAN,دعم QINQ و VLAN مزدوج

إدارة الوقت

SNTP

QOS

إعادة التوجيه القائم على التدفق

الحد من المعدل القائم على التدفق
تصفية الحزم على أساس التدفق
8*صفوف الإخراج لكل منفذ 802.1p/DSCP تعيين الأولوية
تقييم الجودة للخدمة المختلفة، علامة الأولوية/الملاحظة
خوارزمية جدولة الطابور (SP، WRR، SP+WRR)

خط الجهاز

إصدار ACL من الميناء

ACL القائمة على المنفذ و VLAN
تصفية الحزم من L2 إلى L4، مطابقة لأول 80 بايت من الرسالة.
توفير ACL على أساس MAC ، عنوان MAC الوجهة ، مصدر IP ، IP الوجهة ، نوع بروتوكول IP ، TCP / UDP Port ، TCP / UDP Port Range ، و VLAN ، الخ

الصيانة التشخيصية

دعم مرايا الموانئ، سيسلوغ، بينغ

وظيفة الإدارة

دعم CLI، WEB، SNMPv1/v2/v3، خادم Telnet للإدارة، EEE، LLDP، DHCP Server/Client (IPv4/IPv6) ، Cloud/MQTT

إدارة الإنذار

دعم إطلاق إنذار إرسال واحد، RMON، TRAP

الأمن

حماية العواصف الإذاعية، HTTPS/SSLv3، AAA و RADIUS، SSH2.0

دعم DHCP Snooping، الخيار 82, 802.1X الوصول الأمني
دعم إدارة التسلسل الهرمي للمستخدم، قائمة تحكم وصول ACL،
دعم DDOS, تصفية / ربط MAC القائم على المنفذ، الثقوب السوداء MAC، حماية مصدر IP، عزل المنفذ، الحد الأقصى لسرعة رسالة ARP

الميزات المتقدمة الطبقة 2+

إدارة IPv4/IPv6

مسار ثابت

الموافقات التنظيمية

ISO9001، CE، RoHS، FCC

EN55022:2010+AC: 2011، الفئة A

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2013

EN55024:2010

IEC 61000-4-2: 2008 (ESD)

IEC 61000-4-3: 2010 (RS)

IEC 61000-4-4: 2012 (EFT)

IEC 61000-4-5: 2014 (الارتفاع)

IEC 61000-4-6: 2013 (CS)

IEC 61000-4-8: 2009 (PFMF)

النموذج

الوصف

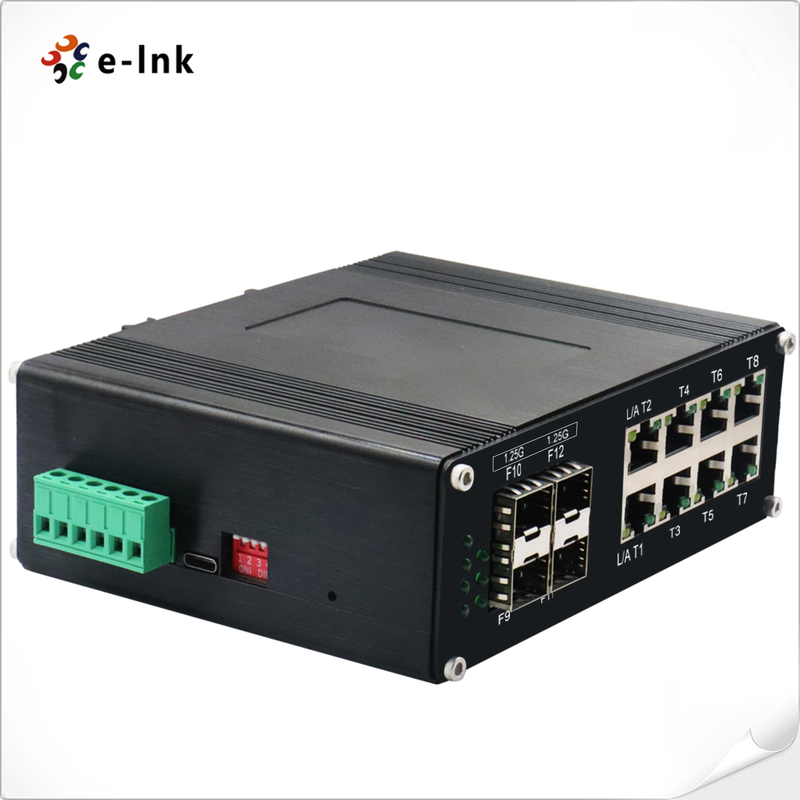

ETH-IMC408M

الصناعية L2 + 8-البوابة 10/100/1000T + 4-البوابة 1000X SFP إدارة إثنترات التبديل

خيارات SFP

خيار SFP. يرجى تحديد SFP الخاص بك على صفحة خيارات SFP لدينا

يجب شراء وحدة SFP بشكل منفصل.

خيارات التثبيت

تم تثبيت دعامة قطار DIN الافتراضية

خيارات الطاقة

إمدادات الكهرباء للسكك الحديدية

يجب شراء إمدادات الطاقة بشكل منفصل.
