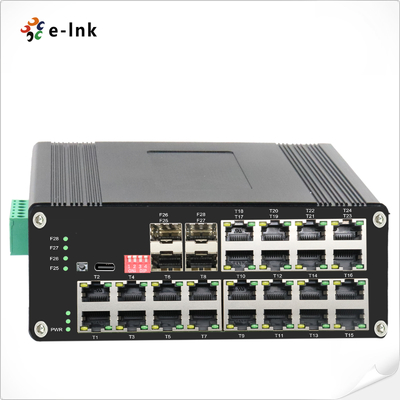

مُبدِّل جيجابت مُقوّى من الطبقة الثانية + 24 منفذًا مع 4 منافذ SFP USB-C إدارة سهلة

المعايير:

IEEE802.3 10BASE-T

IEEE802.3u 100BASE-TX/FX

IEEE802.3ab 1000BASE-T

IEEE802.3z 1000BASE-X

IEEE802.3

pQoS IEEE802.1d Spanning Tree

إلى الأمام

& تصفيةمعدل:14,880pps (10 ميجابت في الثانية) 148,800pps (100 ميجابت في الثانية)

1,488,000pps (1000 ميجابت في الثانية)

ذاكرة مخزن مؤقت للحزم:

12 ميجابايت

نوع المعالجة:

التخزين وإعادة التوجيه

عرض النطاق الترددي للوحة الخلفية

110 جيجابت في الثانية

الحد الأقصى لطول الحزمة:

10K بايت إطار جامبو

حجم جدول العناوين:

8K

عناوين MAC

الواجهة الموصل:

24 x RJ45

R

S485:

1x RS485 (اختياري)

واجهة تسلسلية RS485 (اختياري) 4

x 1000Base-X

SFP USB -C:

1x USB-C (للإدارة)

واجهة تسلسلية RS485 (اختياري) الواجهة المادية

طرف لولبي قياسي صناعي ثلاثي السنون

نوع البيانات

1Ch RS485 ثنائي الاتجاه

إشارات RS-485

Data+، Data-، GND

مسافة خط المنفذ التسلسلي (النحاس)

1000 متر

معدل الباود

0 ~ 800 كيلوبت في الثانية

بيئي

درجة حرارة التشغيل:

-40 درجة مئوية إلى 80 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت)درجة حرارة التخزين:

-40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت)

الرطوبة النسبية:

5% إلى 95% بدون تكثف

MTBF

> 200,000 ساعة

كهربائي وميكانيكي

طاقة الإدخال:

12

~

48VDC

, طاقة احتياطية (كتلة طرفية 6 سنون)استهلاك الطاقة:مسار ثابت W كحد أقصى

الحماية:

زيادة حمل طاقة الإدخال:إعادة ضبط تلقائية

قطبية عكسية:

موجود

مفتاح DI

P

مفتاح DIP رباعي الأرقام

وظيفةDIP

الوظيفةالإعداداتSW 1

VLAN

تشغيل - تمكين

إيقاف - تعطيل

SW 2

إدارة الوقت

تشغيل - محجوز

إيقاف - محجوز

SW 3

محجوز

تشغيل - محجوز

إيقاف - محجوز

SW 4

PWR:

حالة الطاقة

إيثرنت (لكل منفذ):

مؤشرات LED:

PWR:

حالة الطاقة

إيثرنت (لكل منفذ):

الرابط/النشاط

منفذ RJ45

(T1~T24)

ألياف

:

منفذ Gigabit SFP: F25~F28

الأبعاد (العرض × العمق × الارتفاع):

155x

115

x

85 1.2الوزن: 1.2ك ج

الغلاف:

ألومنيومعلبةخيارات التركيب:

تركيب DIN-Rail

ميزات البرنامج بروتوكولات التكرار

دعم STP/RSTP/MSTP/ERPSv2، تجميع الارتباط

دعم البث المتعدد

دعم IGMP Snooping V1/V2/V3

,

دعم GMRP و GVMP و 802.1Q

VLAN

دعم IEEE 802.1Q 4K VLANمسار ثابتدعم QINQ و Double VLAN,

إدارة الوقت

SNTPمسار ثابتإعادة توجيه قائمة على التدفق

تحديد معدل قائم على التدفق

تصفية الحزم القائمة على التدفق

8* قوائم انتظار إخراج لكل منفذ 802.1p/DSCP تعيين الأولوية

Diff-Serv QoS، علامة/ملاحظة الأولوية

خوارزمية جدولة قائمة الانتظار (SP، WRR، SP+WRR)
ACL
ACL قائم على المنفذ
ACL بناءً على المنفذ و VLAN
تصفية الحزم من L2 إلى L4، مطابقة أول 80 بايت من الرسالة.

توفير ACL بناءً على MAC، عنوان MAC الوجهة، مصدر IP، IP الوجهة، نوع بروتوكول IP، منفذ TCP/UDP، نطاق منفذ TCP/UDP، و VLAN، إلخ

الصيانة التشخيصية

دعم انعكاس المنفذ، Syslog، Ping
وظيفة الإدارة
دعم CLI، WEB، SNMPv1/v2/v3، خادم Telnet للإدارة، EEE، LLDP، خادم/عميل DHCP (IPv4/IPv6)، Cloud/MQTT

إدارة الإنذار

دعم إخراج إنذار الترحيل في اتجاه واحد، RMON، TRAP

الأمان

حماية عاصفة البث، HTTPS/SSLv3، AAA و RADIUS، SSH2.0

دعم DHCP Snooping، الخيار 82

,

الوصول الأمني 802.1X,

دعم الإدارة الهرمية للمستخدم، قائمة التحكم في الوصول ACL,

دعم DDOSمسار ثابتتصفية/ربط MAC المستندة إلى المنفذ، الثقوب السوداء MAC، حماية مصدر IP، تحديد سرعة رسالة ARP
ميزات الطبقة 2+ المتقدمة
إدارة IPv4/IPv6مسار ثابتموافقات تنظيمية

ISO9001، CE، RoHS، FCC

EN55022:2010+AC: 2011، الفئة A

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2013

EN55024:2010

IEC 61000-4-2: 2008 (ESD)

IEC 61000-4-3: 2010 (RS)

IEC 61000-4-4: 2012 (EFT)

IEC 61000-4-5: 2014 (Surge)

IEC 61000-4-6: 2013 (CS)

IEC 61000-4-8: 2009 (PFMF)

معلومات الطلب

الموديل

الوصف

ETH-DIMC2424M

خيارات SFP

► خيار SFP. يرجى تحديد SFP الخاص بك في صفحة خيارات SFP الخاصة بنا

► يجب شراء وحدة SFP بشكل منفصل.

خيارات التركيب

► مثبت قوس DIN-Rail افتراضي

خيارات الطاقة

► مزود طاقة DIN-Rail. سلك مفتوح للكتلة الطرفية.

► يجب شراء مزود الطاقة بشكل منفصل.

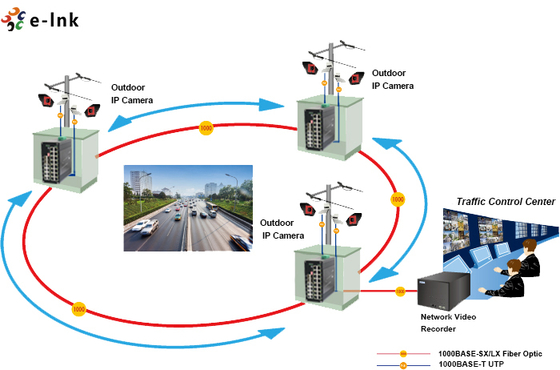

التطبيق
