E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| الموانئ: | 2 × RJ45 (10/100Base-T) ، 2 × الألياف (100Base-FX ، SC/ST/FC/SFP اختياري) | المعايير: | IEEE802.3 10BASE-T ، IEEE802.3U 100BASE-TX/FX |
|---|---|---|---|
| نوع المعالجة: | المتجر والموازنة | معدل إعادة التوجيه: | 12 ~ 48VDC (كتلة طرفية من 4 أسنان) ؛ الاستهلاك ≤ 5W |
| السكن: | IP40 حالة الألومنيوم ؛ دينار القفاز / الجدار | درجة حرارة التشغيل.: | -40 درجة مئوية إلى +75 درجة مئوية ؛ الرطوبة: 5 ٪-95 ٪ غير الوصايا |

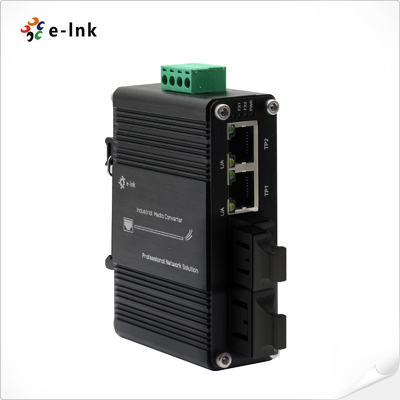

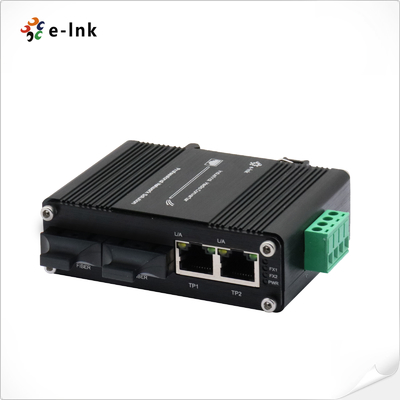

مفتاح إيثرنت نحاسي صناعي صغير بمنفذين + مفتاح إيثرنت ألياف بمنفذين -40~75 درجة مئوية
نظرة عامة
سلسلة LNK-IMC202 عبارة عن مفتاح إيثرنت صناعي صغير ومتين يتميز باثنين
منفذ RJ45 10/100BASE-T واثنين من منافذ الألياف 100Base-FX مع SC/ST/FC/SFP الاختياري
الوحدات. مصمم للبيئات الصناعية القاسية، وهو يدعم التشغيل المزدوج الكامل/نصف المزدوج،
مرور خطأ الارتباط، وإطارات جامبو 9K، ومدخل طاقة واسع 12~48VDC مع سكة DIN أو
تركيب على الحائط. يضمن غلافه المصنوع من الألومنيوم IP40 ونطاق التشغيل الممتد من -40 درجة مئوية إلى +75 درجة مئوية
اتصالات شبكة موثوقة ومستقرة لتطبيقات مثل التشغيل الآلي،
المراقبة، والشبكات عن بعد.
الميزات
2 × منافذ RJ45 10/100BASE-T مع MDI/MDI-X تلقائي
2 × منافذ ألياف 100Base-FX، SC/ST/FC/SFP اختياري
يدعم Link Fault Pass Through (LFP)
تفاوض تلقائي مزدوج كامل/نصف مزدوج
دعم إطار جامبو 9K بايت
مدخل طاقة 12~48VDC زائد عن الحاجة
غلاف ألومنيوم IP40 متين
تركيب سكة DIN وتركيب على الحائط
درجة حرارة التشغيل: -40 درجة مئوية إلى +75 درجة مئوية
تصميم مضغوط: 95 × 70 × 30 مم؛ الوزن: 0.25 كجم
MTBF > 200,000 ساعة لموثوقية طويلة الأمد
الفهارس الفنية
|
إيثرنت |
|
|
المعايير: |
IEEE802.3 10Base-T |
|
IEEE802.3u 100Base-TX/FX |
|
|
نوع المعالجة: |
تخزين وإلى الأمام |
|
معدل تصفية التمرير: |
14,880pps (10 ميجابت في الثانية) |
|
148,800pps (100 ميجابت في الثانية) |
|
|
ذاكرة مخزن مؤقت للحزمة: |
1 ميجابت |
|
الحد الأقصى طول الحزمة: |
9K بايت |
|
حجم جدول العنوان |
2K عناوين MAC |
|
واجهة |
|
|
موصل: |
2 x RJ45 |
|
المنفذ البصري: |
2 x SFP/SC/ST/FC 100Base-FX |
|
كهربائي وميكانيكي |
|
|
مدخلات الطاقة: |
12~48VDC, 4-كتلة طرفية ذات سنون |
|
استهلاك الطاقة: |
5W كحد أقصى. |
|
مؤشرات LED |
|
|
PWR: |
حالة الطاقة |
|
RJ45: |
LINK/نشاط |
|
SFP: |
LINK |
|
عام |
|
|
الأبعاد (العرض × العمق × الارتفاع): |
95 x 70 x 30 مم |
|
الوزن: |
0.25 كجم |
|
الغلاف: |
ألومنيوم علبة |
|
خيارات التركيب: |
سكة DIN / تركيب على الحائط |
|
بيئي |
|
|
درجة حرارة التشغيل: |
-40 درجة مئوية إلى 75°C (-40°F إلى 167°F) |
|
درجة حرارة التخزين: |
-40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت) |
|
الرطوبة النسبية: |
5% إلى 95% بدون تكاثف |
|
MTBF |
> 200,000 ساعة |
|
الموافقات التنظيمية |
|
|
ISO9001، CE، FCC، RoHS |
|
|
EMI: EN55022:2010+AC: 2011، الفئة أ EN 61000-3-2: 2006+A1: 2009+A2: 2009 EN 61000-3-3: 2013 EN55024: 2010 |
|
|
EMS: IEC 61000-4-2: 2008 (ESD) IEC 61000-4-3: 2010 (RS) IEC 61000-4-4: 2012 (EFT) IEC 61000-4-5: 2014 (Surge) IEC 61000-4-6: 2013 (CS) IEC 61000-4-8: 2009 (PFMF) |
|
معلومات الطلب
|
نموذج |
الوصف |
|
LNK-IMC202 سلسلة |
صناعي 2-منفذ 10/100BASE-TX إلى 2x100BASE-X SFP/SC/ST/FC إيثرنت مفتاح |
|
خيارات SFP |
► خيار SFP. يرجى تحديد SFP الخاص بك في صفحة خيارات SFP الخاصة بنا (SFP الصناعي). |
|
► يجب شراء وحدة SFP بشكل منفصل. |
|
|
خيارات التركيب |
► تم تثبيت قوس سكة DIN الافتراضي، ويتم تضمين قوس التثبيت على الحائط. |
|
خيارات الطاقة |
► 24W/1A 24مزود طاقة VDC. سلك مفتوح للكتلة الطرفية |
|
► يجب شراء مصدر الطاقة بشكل منفصل. |
تطبيق
