E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| الطول الموجي: | WDM: 1310 نانومتر / 1550 نانومتر | قوة الإدخال: | DC5V 2A |
|---|---|---|---|
| استهلاك الطاقة: | ≤6W | وزن: | 1.5 كجم |
| حجم البعد: | 167 × 172 × 45 ملم | درجة حرارة التشغيل: | -15 درجة مئوية إلى 65 درجة مئوية (5 درجة فهرنهايت إلى 149 درجة فهرنهايت) |
| إبراز: | محول ألياف فيديو بـ 8 قنوات,محول الألياف AHD CVI TVI 120km,محول بث فيديو 4 في 1,AHD CVI TVI fiber converter 120km,4-in-1 video transmission converter |
||
نظرة عامة على محول ألياف الفيديو عالي الدقة

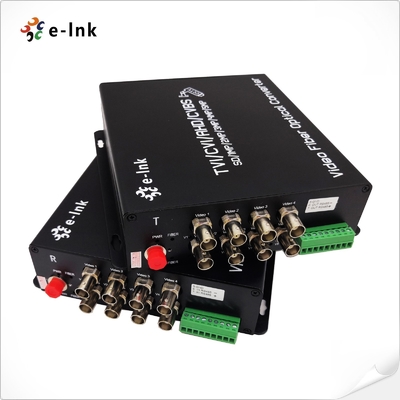

إن E-Link 8-Channel 4-in-1 Video Fiber Converter يستخدم فيديو عالي الدقة غير مضغوط متقدم
وتكنولوجيا الإرسال الضوئي عالية السرعة لتحويل AHD و HD-CVI و HD-TVI أو CVBS التناظرية
إشارات إلى إشارات ضوئية، مما يتيح إرسالاً استثنائياً لمسافات طويلة يصل إلى 120 كم عبر
ألياف واحدة. يمكن لهذا الحل عالي الكثافة إرسال ثماني قنوات فيديو في وقت واحد مع
دعم دقة تصل إلى 5 ميجابكسل. مصمم للتشغيل الكامل والتوصيل والتشغيل، فهو يتطلب
لا توجد تعديلات إلكترونية أو بصرية ويتميز بمراقبة حالة LED بديهية. مع كل من المستقلة
وخيارات التثبيت على الحامل، فهو حل متعدد الاستخدامات وموثوق به وعالي السعة للتطبيقات الصعبة
المراقبة والأمن والبث.
ميزات محول ألياف الفيديو عالي الدقة
الفهارس الفنية لمحول ألياف الفيديو عالي الدقة
|
الألياف الضوئية |
||
|
الطول الموجي |
WDM:1310nm/1550nm |
|
|
طاقة الإخراج |
-8~3dBm |
|
|
الألياف البصرية |
50/125u متعدد الأوضاع,62.5/125u متعدد الأوضاع,9/125u أحادي الوضع |
|
|
حساسية Rx |
-26dBm |
|
|
موصل بصري |
FC (افتراضي)، ST أو SC (اختياري) |
|
|
مسافة الإرسال |
0~550M (MM) / 0~80KM (SM) (المسافة الافتراضية 20Km) |
|
|
فيديو |
||
|
عدد القنوات |
8 |
|
|
معاوقة الإدخال/الإخراج |
75 أوم (غير متوازن) |
|
|
|
1.0Vp-p |
|
|
عرض نطاق الفيديو |
50 ميجاهرتز |
|
|
عرض نطاق التردد |
8 بت |
|
|
تردد أخذ العينات |
108 ميجاهرتز |
|
|
نسبة الإشارة إلى الضوضاء |
>67dB |
|
|
وقت الارتفاع والسقوط |
<0.8ns |
|
|
الاهتزاز الجوهري للإشارة الضوئية |
<0.2 UI |
|
|
الكسب التفاضلي |
< ±1.5% |
|
|
المرحلة التفاضلية |
< ±1° |
|
|
موصل |
BNC |
|
|
دعم الفيديو |
كاميرا 5MP 4MP 3MP 1080P 720P |
|
|
بيانات PTZ |
||
|
البروتوكول |
افتراضي: RS485 (RS232/RS422 اختياري) |
|
|
عدد القنوات |
1 |
|
|
موصل |
كتل طرفية 3 سنون |
|
|
معدل البيانات |
0-200 كيلوبت في الثانية |
|
|
الاتجاهات |
افتراضي: أحادي الاتجاه من Rx إلى Tx (اختياري ثنائي الاتجاه BIDI) |
|
|
البيئة |
||
|
درجة حرارة التشغيل: |
-15°C إلى 65°C (5°F إلى 149°F) |
|
|
درجة حرارة التخزين: |
-40°C إلى 85°C (-40°F إلى 185°F) |
|
|
الرطوبة النسبية: |
5% إلى 95% بدون تكثف |
|
|
MTBF |
> 100,000 ساعة |
|
|
كهربائي وميكانيكي |
||
|
طاقة الإدخال: |
DC5V 2A |
|
|
استهلاك الطاقة: |
≤6W |
|
|
مؤشرات LED: |
||
|
الألياف |
الألياف الحالة |
|
|
فيديو |
LED1، LED2، LED3، LED4 |
|
|
بيانات |
حالة البيانات |
|
|
PWR |
حالة الطاقة |
|
|
الأبعاد (العرض × العمق × الارتفاع): |
167 x 172 x 45 مم |
|
|
الوزن: |
2.5كجم |
|
|
الغلاف: |
علبة معدنية |
|
|
خيارات التركيب: |
تثبيت على الحائط/تثبيت على الحامل |
|
|
موافقات تنظيمية |
||
|
ISO9001 |
||
|
CE، RoHS و FCC |
||
معلومات طلب محول ألياف الفيديو عالي الدقة
|
الموديل |
التفاصيل |
|
LNK-5MP-8V-20 |
فيديو 8-Ch HD-AHD/CVI/TVI/CVBS (كاميرا 5MP 4MP 3MP 1080P 720P)، 20 كم، ألياف مفردة أحادية الوضع، FC، بما في ذلك جهاز إرسال وجهاز استقبال واحد، يستخدم في أزواج |
|
LNK-5MP-8V-20R |
فيديو 8-Ch HD-AHD/CVI/TVI/CVBS (كاميرا 5MP 4MP 3MP 1080P 720P ) + 1-Ch بيانات خلفية RS485 (لكاميرات PTZ)، 20 كم، ألياف مفردة أحادية الوضع، FC، بما في ذلك جهاز إرسال وجهاز استقبال واحد، يستخدم في أزواج |
تطبيق محول ألياف الفيديو عالي الدقة
سياسة ما بعد البيع والضمان
وهي تتكون من خدمة العملاء عبر الإنترنت و خدمة العملاء عبر الهاتف, توفير استشارة المنتج,
الدعم الفني عن بعد, خدمات الصيانة والقبول.
سياسة الخدمة: استبدال لمدة ثلاثة أشهر وضمان لمدة ثلاث سنوات.
الاستبدال: في غضون ثلاثة أشهر من شراء سلسلة من المنتجات، بعد اختبار فشل المنتج
من قبل الفنيين والأضرار التي من صنع الإنسان والتي تسببها الكوارث غير الطبيعية، يمكن للمشتري مباشرة
اذهب إلى نقطة الشراء لاستبدال نفس نوع المنتجات. أو منتج ذو أداء مماثل.
إذا لم تكن هناك مشكلة في اختبار المنتج، فسيتم إرجاع العينة الأصلية.
الضمان: الأضرار التي من صنع الإنسان والتي تسببها الكوارث غير الطبيعية، فترة الضمان المجانية لشركتنا هي سنة واحدة.
[لا تندرج الظروف التالية ضمن نطاق الاستبدال والصيانة المجانية]
1. الأضرار الناجمة عن التشغيل والصيانة غير المتوافقة مع التعليمات الواردة في دليل المنتج.
2. الأضرار الناجمة عن عوامل بشرية، مثل إدخال الجهد غير المناسب، وامتصاص الماء والكسر.
3. تلف المنتجات الناجم عن الكوارث الطبيعية، مثل البرق والزلازل والحرائق وما إلى ذلك.
3. التغيير غير المصرح به للإعدادات المتأصلة أو الإصلاح دون إذن الشركة.
4. المنتجات خارج نطاق الصيانة المجانية.
5. الأضرار الناجمة عن النقل والتحميل والتفريغ أثناء الإصلاحات التي يرسلها العملاء.
6. لا يتوافق الرمز الشريطي للمنتج أو الطراز الموجود على بطاقة ضمان المنتج مع المنتج نفسه.
7. الفشل أو التلف الناجم عن مشاكل أخرى غير متعلقة بالمنتج مثل التصميم والتكنولوجيا والتصنيع والجودة.
