E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| نموذج: | LNK-INJ301-M12 | موانئ إيثرنت: | 1x Data + Power Out (M12 8-Pin-Doding) ، بيانات 1x في (M12 8-Pin-Doding) |
|---|---|---|---|
| Poe Standard: | IEEE802.3AF/AT ، EN50155 متوافق | جهد المدخلات: | 12 ~ 48VDC عبر ترميز 5 دبوس M12 |
| درجة حرارة التشغيل: | -40 درجة مئوية إلى 80 درجة مئوية ؛ التخزين: -40 درجة مئوية إلى 85 درجة مئوية | الأبعاد والوزن: | 95 × 70 × 30 مم ؛ 0.25 كجم |
| إبراز: | حقن طاقة عبر الإيثرنت (PoE) صناعي وفقًا للمعيار EN50155,حقن PoE جيجابت موصل M12,حقن PoE سكة DIN بقدرة 30 واط,Gigabit PoE injector M12 connector,DIN-rail PoE injector 30W |
||

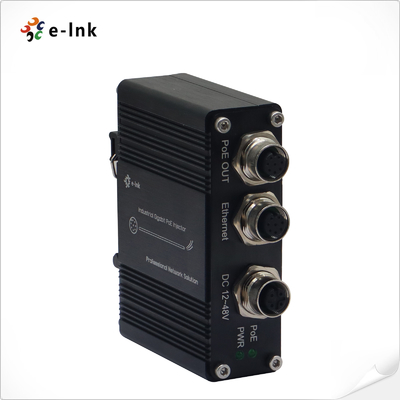

EN50155 صناعية 1-البوابة جيجابيت PoE حقن 30W M12
نظرة عامة
LNK-INJ301-M12 هو حقن PoE صناعي جيجابيت معتمد EN50155
المواد المتحركة، والمركبات، وتطبيقات السكك الحديدية.
التشغيل الموثوق به في ظروف قاسية مع الاهتزازات والصدمات والدرجات الحرارية القاسية
(-40 درجة مئوية إلى 80 درجة مئوية) ، مع موصلات M12، الكشف عن PoE الذكية،
دعم DIN-Rail / الجدار، هذا المحقن يضمن طاقة آمنة عالية الأداء
وتسليم البيانات لأجهزة الشبكات الصناعية.
الخصائص
EN50155 معتمد: متوافق مع البيئات الصناعية للسكك الحديدية والمركبات
PoE + عالية الطاقة: 30W لكل منفذ مع IEEE802.3af / عند الامتثال
وصلات M12 القوية: تضمن اتصالات آمنة ومقاومة للهزات
دعم بيانات جيجابيت: 10/100/1000Base-TX، كامل / نصف مزدوج، إلى الأمام / مرشح 1.488Mpps
موثوقية البيئة: درجة حرارة تشغيل من -40 إلى 80 درجة مئوية، غلاف الألومنيوم IP40
التثبيت المرن: DIN-Rail أو تركيب الجدار
حماية PoE الذكية: يكتشف أجهزة PoE صالحة قبل تشغيلها
مصابيح LED التشخيصية: إشارة واضحة للطاقة وحالة PoE
المؤشرات التقنية
|
المعايير: |
IEEE802.3af الطاقة عبر الايثنتر |
|
الـ IEEE802.3at الطاقة عبر الايثرنات |
|
|
نوع المعالجة: |
إلى الأمام |
|
نصف مزدوج، مزدوج كامل |
|
|
معدل المرشح الأمامي: |
1,488,000pps (1000Mbps) |
|
الكابلات: |
10/100/1000Base-T |
|
رابط: |
2x موصل M12 (M12 A-coding الإناثية ذات 8 أقواس) |
|
البيئة |
|
|
درجة حرارة العمل: |
-40°C إلى 80°C (-40°F إلى 176°F) |
|
درجة حرارة التخزين: |
-40°C إلى 85°C (-40°F إلى 185°F) |
|
الرطوبة النسبية: |
5-95% غير مكثفة |
|
MTBF: |
>200000 ساعة |
|
الكهربائية والميكانيكية |
|
|
قوة الدخول: |
12~48VDC على 5 دبوس إمرأة M12 A-تشفير |
|
استهلاك الطاقة: |
36 واط كحد أقصى |
|
PoE (السلطة عبر Ethernet) |
|
|
القياسية: |
الـ (إي إي إي 802)3af/في |
|
الميناء: |
رابط M12 (M12 A-coding الإناثية ذات 8 أقواس) |
|
أقصى قدر من الطاقة لكل منفذ |
30 واط كحد أقصى |
|
مؤشرات LED: |
|
|
الطاقة: |
حالة الطاقة |
|
البنك المركزي: |
حالة PoE |
|

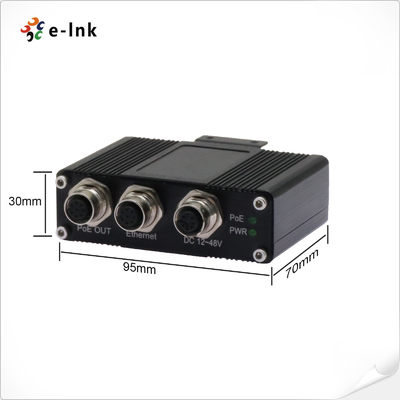

الأبعاد (WxDxH): |
95 × 70 ×30 ملم |
|
وزن: |
0.25 كيلو |
|
الغلاف: |
الألومنيومالقضية |
|
خيارات التثبيت: |
DIN-Rail / الجدار |
|
الموافقات التنظيمية |
|
|
ISO9001 |
|
|
جزء 15 من FCC، الفئة A، EN50155 |
|
|
EN55022:2006+A1: 2007 الفئة A |
|
|
الحماية من التزايد: |
|
|
RJ45: 1KV |
|
|
الطاقة: 500V |
|
|
ESD: 4KV / 8KV |
|
معلومات الطلب
|
النموذج |
الوصف |
|
LNK-INJ301-M12 |
EN50155 صناعية 1 منفذ 10/100/1000M M12 PoE المحقن12 ~ 48VDC مدخل الطاقة |
|
خيارات التثبيت |
تم تثبيت دعامة DIN-Rail الافتراضية ؛ يتم تضمين دعامة الجدار. |
|
خيارات الطاقة |
يجب شراء إمدادات الطاقة بشكل منفصل |
التطبيق
تعيينات M12:
|
الدبوس |
التعيين |
||
|
RJ45 |
M12 |
البنك المركزي |
الايثرنت |
|
1 |
6 |
TP0+ |
TP0+ |
|
2 |
4 |
TP0- |
TP0- |
|
3 |
5 |
TP1+ |
TP1+ |
|
4 |
7 |
TP2+ ((VCC+) |
TP2+ |
|
5 |
1 |
TP2- ((VCC+) |
TP2- |
|
6 |
8 |
TP1- |
TP1- |
|
7 |
2 |
TP3+(VCC-) |
TP3+ |
|
8 |
3 |
TP3- ((VCC-) |
TP3- |
