E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| الطول الموجي: | WDM: 1310 نانومتر / 1550 نانومتر | قوة الإدخال: | 90 ~ 240VAC |
|---|---|---|---|
| استهلاك الطاقة: | ≥16 واط | وزن: | 15 كجم |
| حجم البعد: | 19 "2U هيكل 422 × 230 × 90 مم | درجة حرارة التشغيل: | -15 درجة مئوية إلى 65 درجة مئوية (5 درجة فهرنهايت إلى 149 درجة فهرنهايت) |

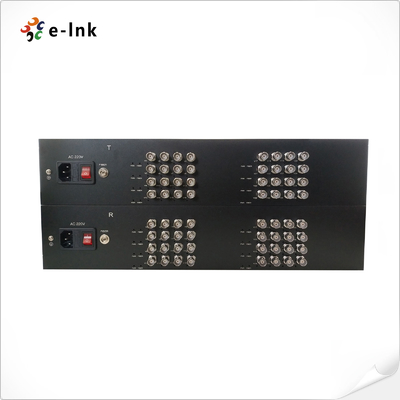

نظرة عامة على محول ألياف الفيديو 4 في 1 32 قناة
إن محول الألياف E-Link HD-AHD/HD-CVI/HD-TVI/CVBS 4 في 1 للفيديو هو حل متعدد الاستخدامات و
عالي الأداء لنقل الفيديو عالي الدقة على مسافات طويلة. باستخدام
فيديو مركب عالي الدقة غير مضغوط وتقنيات الإرسال الضوئي الرقمي عالية السرعة، يمكنه تحويل إشارات AHD أو HD-CVI أو HD-TVI أو CVBS التناظرية إلى إشارات ضوئية
للإرسال عبر ألياف أحادية الوضع أو متعددة الأوضاع. يحقق هذا مسافات استثنائية تصل إلى
120 كم
. يمكن لجهاز الإرسال والاستقبال المكون من 32 قناة إرسال ما يصل إلى 16 قناة فيديو في وقت واحد، مما يلغي الحاجة إلى تعديلات إلكترونية أو بصرية معقدة. مع مؤشرات حالة LED بديهية
للمراقبة الفورية، وهي متوفرة في إصدارات قائمة بذاتها وتركيب على الحامل لتناسب أي بيئة.
مع دعم تنسيقات الإدخال المختلفة، بما في ذلك 720p بمعدل 60 إطارًا في الثانية و 1080p بمعدل 30 إطارًا في الثانية، فهو الحل المثالي
للتوصيل والتشغيل لأنظمة
المراقبة عالية الدقة الحديثة التي تتطلب اتصالًا موثوقًا بالألياف الضوئية بعيد المدى.
ميزات محول ألياف الفيديو 4 في 1 32 قناة
تضمن تقنية الترميز غير المضغوط
نقل فيديو عالي الجودة وفي الوقت الفعليالكشف التلقائي عن تنسيقات الفيديو المدخلة
للتوافق السلسيدعم إشارات الفيديو متعددة التنسيقات
(AHD و HDCVI و HD-TVI و CVBS) مع التحكم المتزامن في PTZ عبر كابل ألياف ضوئية واحدمتوافق مع درجات دقة متعددة
، بما في ذلك 720p/50 و 720p/60 و 1080p/25 و 1080p/30 والمزيدمؤشرات LED
توفر مراقبة حالة واضحة لأوضاع التشغيلتحمل درجة حرارة واسعة من الدرجة الصناعية
: -15 درجة مئوية إلى +65 درجة مئوية، مناسبة للبيئات القاسيةتصميم التوصيل والتشغيل
للتركيب السريع والسهلالفهارس الفنية لمحولات ألياف الفيديو 4 في 1 32 قناة
الألياف الضوئية
|
الطول الموجي |
||
|
WDM:1310nm/1550nm |
طاقة الإخراج |
|
|
-8~3dBm |
الألياف الضوئية |
|
|
50/125u متعدد الأوضاع، 62.5/125u متعدد الأوضاع |
9/125u أحادي الوضع حساسية Rx |
|
|
-26dBm |
موصل بصري |
|
|
FC (افتراضي)، ST أو SC (اختياري) |
مسافة الإرسال |
|
|
0~550M (MM |
) 0 ~80كم (SM) (المسافة الافتراضية 20 كم)فيديو |
|
|
LED1 |
||
|
32 |
HACT-20R |
|
|
75 أوم (غير متوازن) |
جهد الإدخال/الإخراج القياسي للفيديو |
|
|
|
عرض نطاق الفيديو |
|
|
50 ميجاهرتز |
عرض نطاق المعاينة |
|
|
8 بت |
تردد المعاينة |
|
|
108 ميجاهرتز |
نسبة الإشارة إلى الضوضاء |
|
|
>67dB |
وقت الارتفاع والسقوط |
|
|
<0.8ns |
الاهتزاز الجوهري للإشارة الضوئية |
|
|
<0.2 UI |
الكسب التفاضلي |
|
|
< |
±1المرحلة التفاضلية |
|
|
< |
±100,000 ساعةموصل |
|
|
كتل طرفية ذات 3 سنون |
دعم بكسل/دقة الفيديو |
|
|
1280(H)x720(V)@30Hz/1MPX |
1280(H)x720(V)@50Hz/1MPX 1280(H)x960(V)@30Hz/1.3MPX 1920(H)x1080(V)@30Hz/2MPX بيانات PTZ |
|
|
البروتوكول |
||
|
افتراضي: RS |
485 (RS232/RS422 اختياري)عدد القنوات |
|
|
1 |
00,000 ساعة |
|
|
كتل طرفية ذات 3 سنون |
معدل البيانات |
|
|
0-200 كيلوبت في الثانية |
الاتجاهات |
|
|
افتراضي: أحادي الاتجاه |
من Rx إلى Tx (اختياري ثنائي الاتجاه BIDI) البيئة |
|
|
درجة حرارة التشغيل: |
||
|
- |
15كجم65°C (5°F إلى 149°F)درجة حرارة التخزين: |
|
|
-40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت) |
الرطوبة النسبية: |
|
|
5% إلى 95% بدون تكاثف |
MTBF |
|
|
> |
100,000 ساعةكهربائي وميكانيكي |
|
|
طاقة الإدخال: |
||
|
90~240VAC |
استهلاك الطاقة: |
|
|
≤ |
16 واطمؤشرات LED: |
|
|
الألياف |
||
|
الحالة |
الحالة فيديو |
|
|
LED1 |
~LED32بيانات |
|
|
حالة البيانات |
PWR |
|
|
حالة الطاقة |
الأبعاد (العرض × العمق × الارتفاع): |
|
|
19 |
”2 هيكل U 422 × 230 × 90 ملم الوزن: |
|
|
15 |
كجمالغلاف: |
|
|
علبة معدنية |
خيارات التركيب: |
|
|
تركيب على الحامل |
الموافقات التنظيمية |
|
|
ISO9001 |
||
|
CE و RoHS و FCC |
||
|
معلومات طلب محول ألياف الفيديو 4 في 1 32 قناة |
||
الموديل
|
التفاصيل |
LNK-32 |
|
ACT-20فيديو 32 قناة HD-AHD/CVI/TVI/CVBS ( |
1080Pكاميرا HD-AHD/CVI/TVI) + 1 قناة بيانات خلفية RS485 (لكاميرات PTZ)، 20 كم، أحادي الوضع أحاديالألياف ، FC، بما في ذلك جهاز إرسال وجهاز استقبال واحد، يستخدم في أزواجتطبيق محول ألياف الفيديو 4 في 1 32 قناة |
|
T-20Rفيديو 32 قناة HD-AHD/CVI/TVI/CVBS ( |
1080Pكاميرا HD-AHD/CVI/TVI) + 1 قناة بيانات خلفية RS485 (لكاميرات PTZ)، 20 كم، أحادي الوضع أحاديالألياف ، FC، بما في ذلك جهاز إرسال وجهاز استقبال واحد، يستخدم في أزواجتطبيق محول ألياف الفيديو 4 في 1 32 قناة |
|
32HACT-20Rفيديو 32 قناة HD-AHD/CVI/TVI/CVBS ( |
1080Pكاميرا HD-AHD/CVI/TVI) + 1 قناة بيانات خلفية RS485 (لكاميرات PTZ)، 20 كم، أحادي الوضع أحاديالألياف ، FC، بما في ذلك جهاز إرسال وجهاز استقبال واحد، يستخدم في أزواجتطبيق محول ألياف الفيديو 4 في 1 32 قناة |
|
32HACT-20Rفيديو 32 قناة HD-AHD/CVI/TVI/CVBS ( |
1080Pكاميرا HD-AHD/CVI/TVI) + 1 قناة بيانات خلفية RS485 (لكاميرات PTZ)، 20 كم، أحادي الوضع أحاديالألياف ، FC، بما في ذلك جهاز إرسال وجهاز استقبال واحد، يستخدم في أزواجتطبيق محول ألياف الفيديو 4 في 1 32 قناة |
سياسة ما بعد البيع والضمان
وهي تتكون من
خدمة العملاء عبر الإنترنت و خدمة العملاء عبر الهاتف، وتوفير استشارة المنتج،الدعم الفني عن بعد
، خدمات الصيانة والقبول.سياسة الخدمة
: استبدال لمدة ثلاثة أشهر وضمان لمدة ثلاث سنوات.الاستبدال
: في غضون ثلاثة أشهر من شراء سلسلة من المنتجات، بعد اختبار فشل المنتجمن قبل الفنيين والأضرار التي من صنع الإنسان والتي تسببها الكوارث غير الطبيعية، يمكن للمشتري مباشرة
اذهب إلى نقطة الشراء لاستبدال نفس نوع المنتجات. أو منتج ذو أداء مماثل.
إذا لم تكن هناك مشكلة في اختبار المنتج، فسيتم إرجاع العينة الأصلية.
الضمان
: الأضرار التي من صنع الإنسان والتي تسببها الكوارث غير الطبيعية، فترة الضمان المجانية لشركتنا هي سنة واحدة.[لا تندرج الظروف التالية ضمن نطاق الاستبدال والصيانة المجانية]
1. الأضرار الناجمة عن التشغيل والصيانة غير المتوافقة مع التعليمات الواردة في دليل المنتج.
2. الأضرار الناجمة عن عوامل بشرية، مثل إدخال الجهد غير المناسب، وامتصاص الماء والكسر.
3. الأضرار التي تلحق بالمنتجات بسبب الكوارث الطبيعية، مثل البرق والزلازل والحرائق وما إلى ذلك.
3. التغيير غير المصرح به للإعدادات المتأصلة أو الإصلاح دون إذن الشركة.
4. المنتجات خارج نطاق الصيانة المجانية.
5. الأضرار الناجمة عن النقل والتحميل والتفريغ أثناء الإصلاحات التي يرسلها العملاء.
6. لا يتوافق الرمز الشريطي للمنتج أو الطراز الموجود على بطاقة ضمان المنتج مع المنتج نفسه.
7. الفشل أو التلف الناجم عن مشاكل أخرى غير متعلقة بالمنتج مثل التصميم والتكنولوجيا والتصنيع والجودة.
