E-لينك الصين التكنولوجيا المحدودة.
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| مدخل: | 1 × RJ45 ، IEEE 802.3BT POE ++ (حتى 95W) | الإخراج: | 4 × RJ45 ، IEEE 802.3AF/AT ، 75W ميزانية الطاقة المشتركة |
|---|---|---|---|
| إنتاجية: | تبديل 10 جيجابت في الثانية ، معدل إعادة توجيه 14.88mpps | طاولة ماك: | إدخالات 8K ، تدعم 10 آلاف إطارات جامبو |
| امتداد: | 100 متر لكل فئة ، حتى 400 متر مع متتالية | حالة وحجم: | الألومنيوم المصنفة IP40 ، 95 × 70 × 30 مم ، 0.25 كجم |

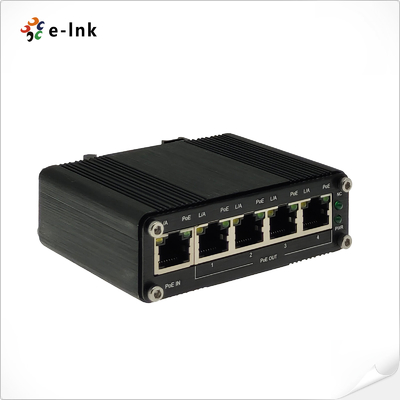

موسع جيجابت PoE++ من منفذ واحد صناعي بقدرة 95 واط إلى 4 منافذ PoE+ بمدى 400 متر
نظرة عامة
إن موسع PoE LNK-IPE104-90 هو حل صناعي متين يوسع نطاق الطاقة والبيانات
والاتصال لأجهزة متعددة على مسافات طويلة. مع مدخل واحد 802.3bt PoE++ (حتى 95 واط),
يوفر ميزانية PoE مشتركة تبلغ 75 واط لما يصل إلى أربعة أجهزة تعمل بالطاقة مع تمديد إيثرنت جيجابت
إلى 200 متر. يؤدي توصيل ثلاث وحدات في سلسلة إلى تمديد النطاق إلى 400 متر، مما يتيح النشر المرن لكاميرات IP
ونقاط الوصول وأجهزة PDs الأخرى. يضمن الغلاف المصنوع من الألومنيوم المصنف IP40 ودرجة حرارة التشغيل الواسعة،
والحماية من الاندفاع أداءً موثوقًا به في البيئات الصعبة.
الميزات
1× مدخل PoE++ (95 واط) → 4× مخرجات PoE (75 واط إجمالية)
تمدد البيانات + PoE حتى 200 متر، قابلة للتوسيع إلى 400 متر مع 3 وحدات
أداء جيجابت: 10/100/1000 ميجابت في الثانية، سعة تبديل 10 جيجابت في الثانية
متوافق مع IEEE 802.3af/at/bt PDs
لا يلزم وجود محول طاقة خارجي للتشغيل
صغير الحجم علبة ألومنيوم IP40، خفيف الوزن ولكنه قوي
الحماية من الاندفاع (6KV) و ESD (8KV) للتشغيل المستقر

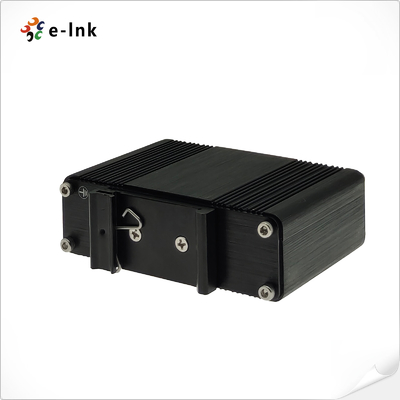

يدعم تركيب سكة DIN أو على الحائط
يعمل بشكل موثوق في ظروف صناعية من -40 درجة مئوية إلى 80 درجة مئوية
الفهارس الفنية
| منفذ إيثرنت | |
| منفذ إدخال PoE |
10/100/1000Base-TX RJ45, مدخل IEEE 802.3bt PoE طاقة الإدخال 50~57V DC، بحد أقصى 95 واط |
| منفذ إخراج PoE |
1*10/100/1000Base-TX RJ45، إخراج IEEE 802.3bt/at PoE طاقة الإخراج: بحد أقصى 75 واط إجمالاً، 75 واط عند 101 متر، 65 واط عند 200 متر |
| اتصال متتالي | دعم 3 درجات |
| الطاقة عبر الإيثرنت | |
| معيار PoE |
IEEE 802.3af الطاقة عبر الإيثرنت IEEE 802.3at الطاقة عبر الإيثرنت بلس IEEE 802.3bt الطاقة عبر الإيثرنت بلس بلس |
| نوع إمداد طاقة PoE | منتصف النطاق ونهاية النطاق |
| تعيين دبوس PoE | 1/2(+), 3/6(-),4/5(+), 7/8(-) |
| خاصية التبديل | |
| المعايير |
IEEE 802.3 إيثرنت IEEE 802.3u إيثرنت سريع IEEE 802.3ab جيجابت إيثرنت IEEE 802.3x التحكم في التدفق |
| أوضاع إعادة التوجيه | التخزين وإعادة التوجيه |
| مسافة الإرسال | 100 متر |
| جدول MAC | 8K |
| سعة التبديل | 10 جيجابت في الثانية |
| معدل إعادة توجيه الحزم | 14.88Mpps |
| التحكم في التدفق | إطار إيقاف مؤقت IEEE 802.3x للاتصال المزدوج الكامل، ضغط خلفي للاتصال النصفي المزدوج |
| إطار جامبو | 10K بايت |
| البيئة | |
| حصانة الاندفاع | 6KV، المعيار: IEC6000-4-5 |
| حماية ESD |
6KV 1a مستوى تفريغ التلامس 3, 8KV 1b مستوى تفريغ الهواء 3, المعيار: IEC61000-4-2 |
| مستوى الحماية | IP 40 |
| درجة حرارة التشغيل | -40 درجة مئوية إلى 80 درجة مئوية (-40 درجة فهرنهايت إلى 176 درجة فهرنهايت) |
| درجة حرارة التخزين | -40 درجة مئوية إلى 85 درجة مئوية (-40 درجة فهرنهايت إلى 185 درجة فهرنهايت) |
| رطوبة التشغيل | 0~95% (بدون تكاثف) |
| المعلمة المادية | |
| الأبعاد (العرض × العمق × الارتفاع) | 95 × 70 × 30 ملم |
| الوزن | 0.25 كجم |
| الغلاف | علبة ألومنيوم |
| خيارات التركيب | سكة DIN / تركيب على الحائط |
| الشهادات | |
| الشهادات | CE، FCC، RoHS |
معلومات الطلب
| الموديل | الوصف |
| LNK-IPE104-90 | موسع PoE جيجابت من منفذ واحد صناعي 802.3bt إلى 4 منافذ 802.3af/at |
| خيارات التركيب | يتم تثبيت قوس سكة DIN الافتراضي؛ يتم تضمين قوس التثبيت على الحائط. |
التطبيق
