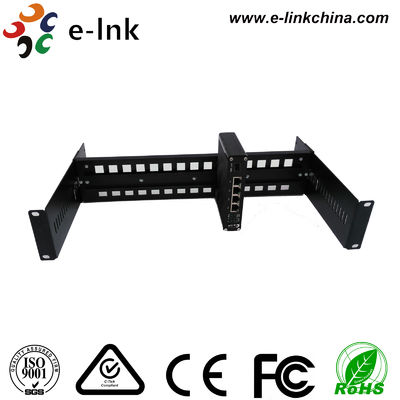

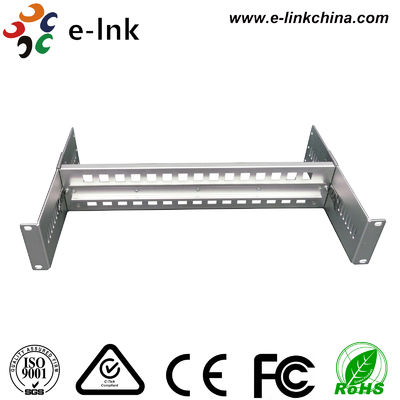

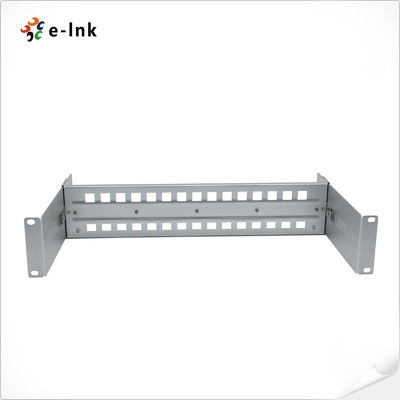

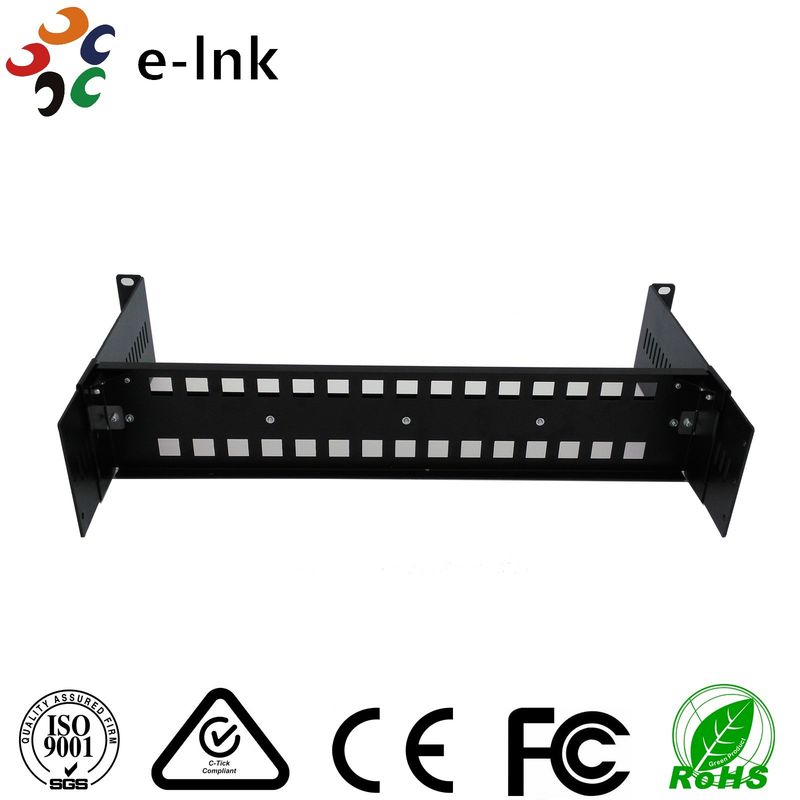

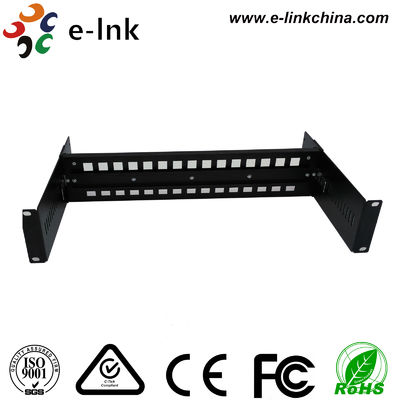

19 " رف جبل الدين السكك الحديدية جبل العصا لمحول الوسائط الدين السكك الحديدية و Ethernet PoE Switch

النموذج: سلسلة LNK-DR190

نظرة عامة

يتم تثبيت DIN-السكك الحديدية رف تركيب الأجهزة19 ′′ رفالخزانة للسماح بتثبيت المعدات المثبتة على DIN-Rail على الرفيمكن أن تكون DIN-Rail Ethernet PoE Switches ومصادر الطاقة DIN-rail مناسبة لهذه الأجهزة المثبتة على الرف.

الخصائص

• أجهزة DIN-Rail داخل معيار19 بوصة رف أو خزانة
• ميزة ضبط عمق فريدة من نوعها لتناسب المعدات في أي حجم
• معيار واحد35mm (1.38") DIN-Railالمسار متضمن
• تصميم سهل الاستخدام

المواصفات

الميكانيكية

المواد

• الألومنيوم

الأبعاد

• 482.6 ملم x 92.2 ملم x 250 ملم (11.22 ") (العمق x H x D)

التثبيت:

يتم تثبيت الرف LNK-DR190 في خزانة رف قياسية 19 ′′ للسماح بتثبيت المعدات المثبتة على DIN-Rail على الرف. يوضح لك هذا الدليل السريع كيفية تجميع الرف.

يتم سرد إجراءات التجميع أدناه:

1. استخدم مفك المسامير لتثبيت الشظايا المعدنية ((3) بمسامير M3x6 (4) على الهيكل DIN-Rail (1) على الجانب الأيمن واليسار.
2. قم بإنزال حاملات الهيكل (2) إلى قاطع القيادة على جانبي الهيكل (1) ووضع حاملات الهيكل (2) إلى الموضع المناسب.
3. Push backward or pull forward the Rackmount Chassis Holders (2) along the guide rails on two sides of the Rackmount DIN-Rail Chassis (1) to adjust the depth of the Rack and offer flexible space for fitting in DIN-rail mountable equipmentالرجاء التأكد من أن حاملات الهيكل (2) وهيكل الهيكل DIN-Rail (1) مثبتة بشكل آمن.
4. انزلي الرف في خزانة الرف القياسية 19 ′′. ثم استخدمي مفك المسامير وأربع مسامير لربط الرف بالخزانة القياسية 19 ′′.
